1.4.4 Скоростной анализ



В дополнение к улучшению отношения сигнал/помеха многократное отслеживание с регистрацией при нулевом выносе характеризует разрез сточки зрения скоростей (Глава 3). Скоростной анализ выполняется на определенных выборках ОСТ или на группах выборок. Результатом одного из типов скоростного анализа является таблица зависимости скорости от полного времени пробега при нулевом выносе (скоростной спектр). Эта зависимость представляет некоторую меру когерентности сигнала по гиперболической траектории, которая определяется скоростью, выносом и временем пробега. На рис.1-44 показаны скоростные спектры в положениях ОСТ, указанных на рис.1-42. Пары “скорость - время” выбираются из этих спектров, исходя из максимальной когерентности. Затем выполняется пространственная информация этих функций между точками анализа по всему профилю (см. рис.1-45), чтобы обеспечить скоростную функцию для каждой выборки ОСТ по профилю.

На участках со сложным строением скоростные спектры часто не обеспечивают достаточной точности селекции по скорости. В этом случае данные суммируются с диапазоном постоянных скоростей и при пикинге скоростей используются эти суммы (Раздел 3.3).



1.4.5 Поправки за нормальное приращение и суммирование   Поле скоростей (рис.1-45) используется для определения поправок за нормальное приращение (NMO) выборок ОСТ (Раздел 3.2). На рис.1-46 показаны выборки ОСТ, представленные на рис.1-42 после ввода поправок за приращение. Вступление сглажены в диапазоне выносов, т.е. из времен пробега исключено влияние выноса. Однако, в результате применения таких поправок трассы растягиваются в зависимости от времени, что обуславливает смещение частотного состава в низкочастотную часть спектра. Частотное искажение возрастает на малых временах и больших выносах. Чтобы предотвратить ухудшение вступлений на особенно малых глубинах, зона искажений удаляется (обнуляется) перед суммированием (рис.1-47). Сумма ОСТ получается при сложении по выносу. Сумма представляет собой переднюю грань призмы данных, показанной на рис.1-34.

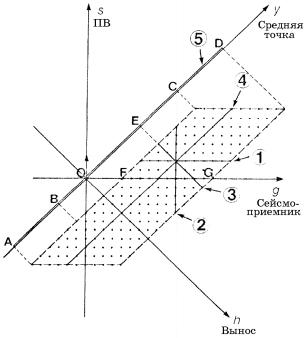

Рис.1-43 Схема суммирования (модификация по Clearbout, 1976). Каждая точка представляет одну трассу с осью времени, перпендикулярной плоскости рисунка. Координаты “взрыв - сейсмоприемник” (s, g) и “средняя точка - вынос” (y, h) наложены друг на друга, причем плоскость (y, h) повернута на 45° относительно плоскости (s, g). Здесь (1) – выборка ОПВ, (2) – выборка ОТП, (3) – выборка ОСТ, (4) – разрез с общим выносом, (5) – разрез, суммированный по ОСТ. Остальные обозначения см. в тексте.



1.4.6 Коррекция остаточной статики



Для большинства наземных и некоторых данных, полученных на мелководных участках, перед суммированием требуется выполнить дополнительный шаг. В выборках, исправленных за нормальное приращение на рис.1-49а обратите вынимание, что сигналы не такие гладкие, как в других выборках. Приращение в выборках ОСТ не всегда следует совершенной гиперболической траектории. Часто это можно отнести за счет неоднородностей скоростей вблизи поверхности, которые обуславливают проблему –статического или динамического искажения. Изменения скоростей в латеральном направлении вследствие сложного строения перекрывающих отражений могут привести к тому, что приращение будет отрицательным, т.е. отражение на данных трассах вступает раньше, чем на ближних. Подробное исследование скоростных спектров показывает, что в некоторых из них селекция выполняется проще (рис.1-50а), чем в других (рис.1-51а). Скоростной спектр, который соответствует ОСТ 297 характеризуется резко выраженными пиками когерентности, ассоциированными с хорошо различимыми трендами скорости. Скоростной спектр, который соответствует ОСТ 188, осложнен помехами и его сложно интерпретировать.

Чтобы улучшить качество суммирования, на выборках ОСТ, исправленных за нормальное приращение, выполняется коррекция остаточной статики (Раздел 3.4). Это делается с учетом изменения поверхностных условий, т.е. смещения во времени зависят только от положений ПВ и сейсмоприемников, а не от лучей, которые соединяют их. Коррекция остаточной статики применяется к первоначальным выборкам ОСТ, не исправленным за нормальное приращение. Скоростной анализ часто выполняется повторно с целью улучшенной селекции скоростей (рис.1-50b и 1-51b). При этом улучшенном скоростном поле в выборки ОСТ вводятся поправки за нормальное приращение (рис.1-49b). Наконец, выборки суммируются, как показано на рис.1-52b Для сравнения на рис. 1-52а показана сумма без коррекции остаточной статики. Непрерывность отражения между средними точками 53 и 245 улучшена.

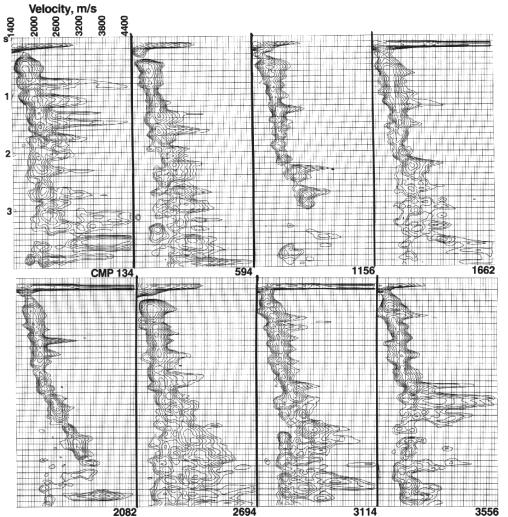

Рис.1-44 Спектры скоростей, выведенные по выборкам ОСТ на рис.1-42. Обратите внимание на тренд, общий для всех скоростных функций и на возрастающую потерю разрешающей способности на поздних временах.
