4. Поточний ремонт вимикача постійного струму ваб-43 Технологічна карта №11.

1. Склад виконавців

Склад виконавців	Кількість	Пункти технологіч­ної карти, які вико­нуються
Електромеханік тягової підстанції (РРД)	1	4.1 -4.6
Електромонтер тягової підстанції 4-го розряду	1	4.1-4.6

2. Прилади, інструменти, приладдя та матеріали

Динамометр 50 кгс, шт ………………………………………………………1

Пилосос, шт…………………………………………………………………..1

Штангенциркуль, шт………………………………………………………...1

Лінійка, шт ……………………………………………………………………1

Ключі гайкові, компл………………………………………………………...1

Ключі торцеві, компл………………………………………………………...1

Викрутки, компл……………………………………………………………...1

Напилки, компл……………………………………………………………….1

Набір щупів, компл…………………………………………………………..1

Шаблон, шт……………………………………………………………………1

Дротова щітка, шт…………………………………………………………….1

Шабер, шт ……………………………………………………………………..1

Переносна лампа, шт………………………………………………………….1

Дерев'яна паличка, шт ………………………………………………………..1

Пилки для очищення контактів, шт ……………………………………………

Прилад класу точності 0,5

для вимірювання стуму і напруги котушок, шт…………………………….1

Мегаомметр на 2500 В, шт……………………………………………………1

Секундомір, шт………………………………………………………………...1

Переносні заземлення, компл…………….за кількістю, зазначеній у наряді

Каска захисна…………………………………………за кількістю виконавців

Копіювальний і міліметровий папір, Уайт-спирит, Обтиральний матеріал, Змащення ЦИАТИМ-23, Наждаковий папір, Рухомий і нерухомий головні контакти.

3. Умови виконання робіт, підготовчі роботи

і допуск до роботи

3.1 Робота виконується за нарядом, зі зняттям напруги і заземленням.

3.2 Одержати наряд на виконання робіт і цільовий інстру­ктаж від особи, що видала його.

3.3 Підібрати прилади, інструмент, приладдя, захисні за­соби. Перевірити їх справність та терміни випробувань.

3.4 За наказом енергодиспетчера виконати підготовку ро­бочого місця відповідно до заходів, передбачених нарядом.

3.5 Обгородити робоче місце та прохід до нього.

3.6 Після підготовки робочого місця провести цільовий інструктаж з охорони праці всім членам бригади з розписом кож­ного в наряді.

3.7 Здійснити допуск бригади до виконання робіт.

4. Схема послідовного технологічного процесу

4.1 Протирання частин вимикача та ізоляторів.

Очистити вимикач і реле вторинної комутації серветкою та

пилососом, протерти ошиновку. Використаний змащувальний матеріал видалити серветкою змоченою в уайт-спириті.

4.2 Огляд вторинних кіл, заземлень, реле, перевірка кріп­лення ошиновки, справності діодів у колах утримуючих котушок, стану ізоляції.

Упевнитись у надійності і правильності електричних з'єднань. Перевірити достатність відстані від проводів вторинної комутації до частин, що перебувають під високою напругою, дня унеможливлення потрапляння високої напруги у низьковольтні кола при перенапругах на шинах постійного струму підстанції. Упорядкувати кріплення проводів на клемних збірках, комутато­рі, станції керування. Зачистити наждаковим папером підгоряння контактів комутатора та станції керування. Перевірити легкість ходу тяги і натискання контактів комутатора при вимкненому й увімкненому положенні вимикача. Перевірити надійність болтових і зварних з'єднань опорної конструкції; металевого кожуха, який закриває комутатор; клемної збірки вимикача і тяги комутатора з контуром заземлення. Перевірити цілісність ошиновки, болтові з'єднання ошиновки і вимикача, справність діодів, які забезпечу­ють необхідний напрямок струму у колі утримуючих котушок. Перевірити мегаомметром опір ізоляції вимикача, який повинен бути не менше 5 МОм.

4.3 Вимірювання лімітуючих зазорів і відстаней.

4.3.1 Вимірювання провалу головних δ1 і дугогасних δ2 кон­тактів.

Перевірити у вимкненому положенні вимикача кріплення гнучкого зв'язку до дугогасного контакту. Якщо кріплення по­слаблене, зняти скобу і затягнути гайку, яка кріпить гнучкий зв'язок до дугогасного контакту. Установити на місце пружину та скобу.

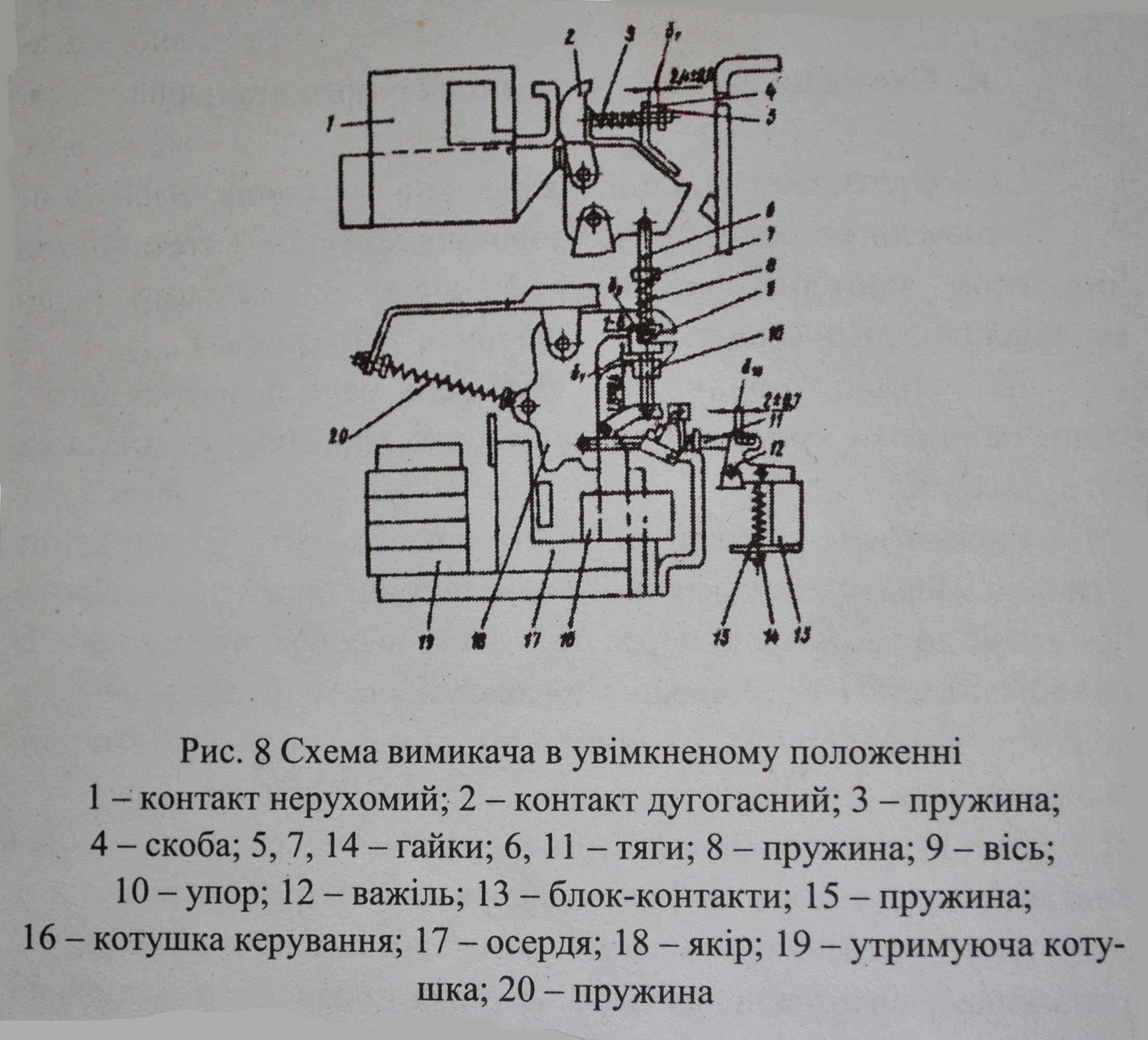

Виставити зазор δ2 (рис. 8). Він повинен дорівнювати 2,8-3,0 мм. Момент рівноваги визначається за погашенням лампи, яка жи­виться від джерела 12 В та включена у коло дугогасного контакту; при цьому між головними контактами повинен бути прокладений папір. Момент рівноваги може визначатись за будь-яким індика­тором струму. Шаблоном заміряти зазор δ1 між упором 10 та віс­сю 9. Він повинен бути 2,0-2,4 мм. За потреби відрегулювати його і ретельно законтрити упор 10. При вимірюванні зазору вісь 9 розвернути так, щоб площини вісі та упору 10 були паралельні.

4.3.2 Вимірювання відстані між дугогасним контактом і ро­гом δ6.

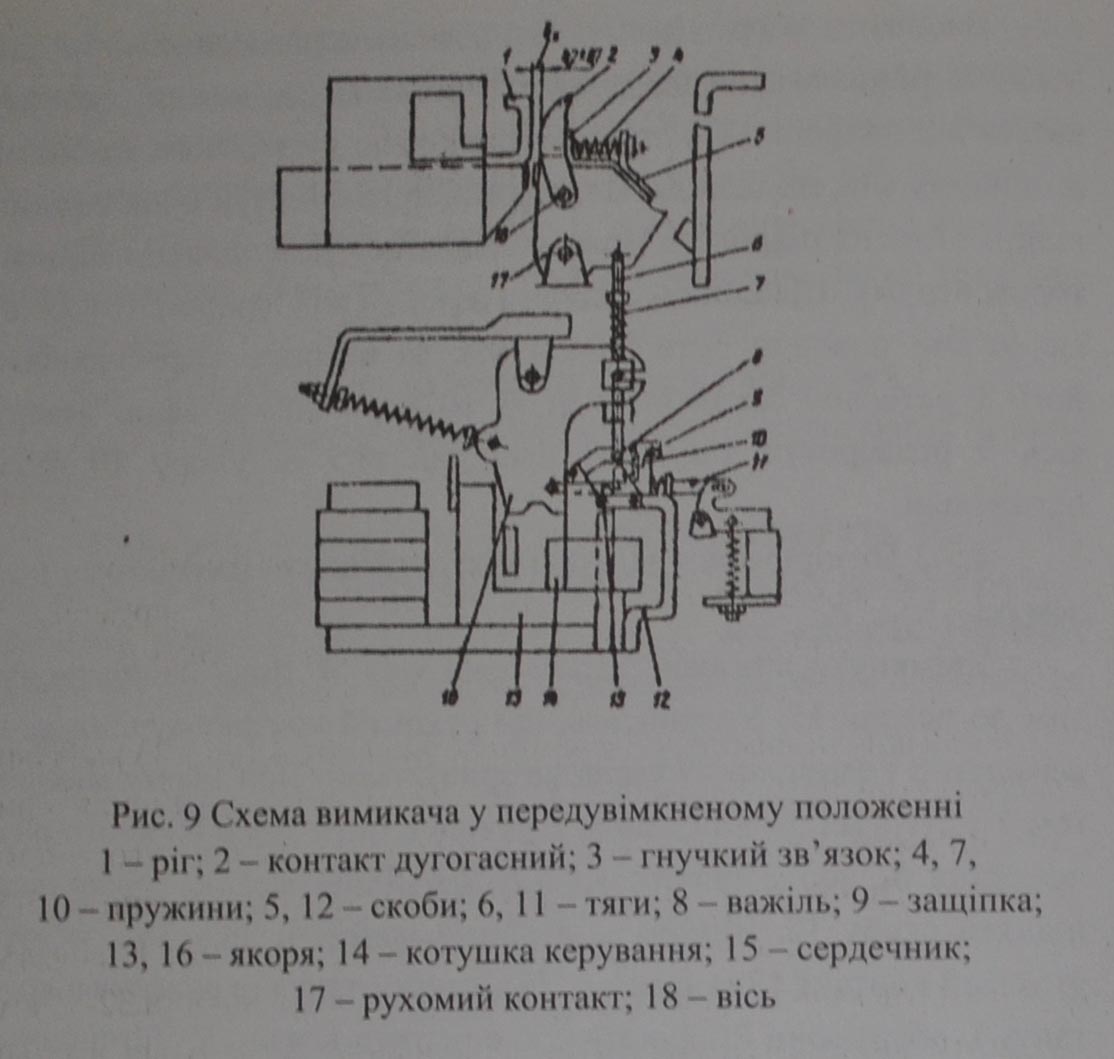

Увімкнути вимикач, утримуючи якір 16 (рис. 9) притисну­тим до осердя 15. Упевнитись, що рухомий контакт зупиняється важелем 8 і защіпкою 9 (вона не зривається). При цьому між ро­гом 1 і дугогасним контактом 2 повинен бути зазор вільного роз­чеплення δ6, що дорівнює 4,0-4,5 мм. Якщо важіль зривається, підняти скобу 12. Вимкнути вимикач, вийняти вісь, яка зв'язує рухомий контакт 17 із тягою 6. Від'єднати тягу від рухомого кон­такту і, обертаючи її, підняти або опустити важіль 8. Установити тягу на місце, вставити вісь. Увімкнути вимикач і перевірити за­зор між рогом та д угогасним контактом, зашплінтувати вісь.

4.3.3 Огляд головних і дугогасних контактів.

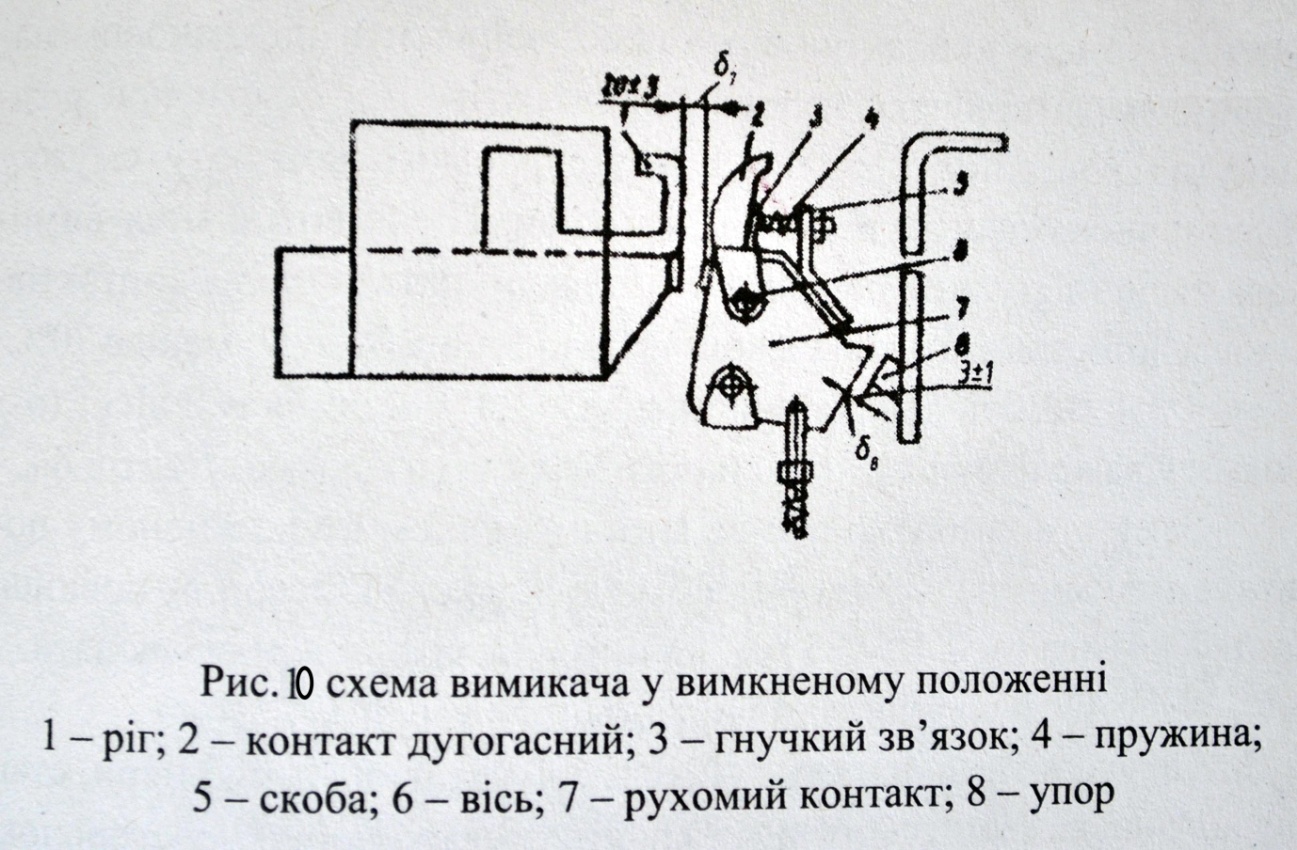

Обертаючи упор 8 (рис. 10) виставити у вимкненому поло­женні вимикача зазор δ8 між рухомим контактом та упором. Він повинен бути 1-4 мм. Закріпити упор гайкою. Перевірити зазор δ7 між головними контактами, який повинен бути 18-20 мм.

Увімкнути вимикач. Переміщуючи скобу 4 (рис. 8) вистави­ти контактне натискання 12-14 кгс. Відтягнути дугогасний кон­такт динамометром за гайку 5 і заміряти натискання дугогасного контакту. Динамометр натягувати горизонтально. Закріпити гай­ки, які кріплять скобу. Стискаючи контактну пружину 8, відрегу­лювати натискання головних контактів. Воно повинно бути 32-36 кгс. Зачепити динамометр за шнур, пропущений через отвір у рухо­мому контакті, та перед вимірюванням натискання декілька раз відтягнути на 2-3 мм рухомий контакт. Слід мати на увазі, що ко­нтактне натискання, заміряне без попереднього відтягування кон­такту безпосередньо після увімкнення вимикача, може бути дещо більшим. Заміряти довжину вимикаючих пружин в увімкненому положенні вимикача, яка повинна бути 199-205 мм. Закрити чис­тою серветкою котушки і магнітопроводи (для запобігання за­бруднення під час очищення контактів). При наявності на контактах напливів міді або підгоряння видалити їх пласким на­пилком, попередньо зняти шар окису та бруду. Якщо на контак­тах з'являється робоча площадка шириною 10-12 мм, то їм необхідно надати первинну форму. Заміна головних контактів виконується при обгорянні срібних накладок на 2 мм від первин­ного стану або при вигорянні 1/3 площадки контакта. Дугогасні контакти замінюються при обгорянні за товщиною на 3 мм кожен.

Ріг нерухомого контакту і прокладки зачистити наждаковим па­пером. Зняти відбитки головних контактів. Для цього при розімкнутих контактах прикласти до нерухомого контакту смужку паперу, після цього увімкнути вимикач. Після вимикання вими­кача витягти смужку паперу, на якій залишаться сліди контактів. Площа доторкання головних контактів повинна бути не менше 70%.

4.3.4 Вимірювання сумарних зазорів між шийками вісі і то­рцями у важелі якоря δ3 та вільного ходу тяги блок-контактів δ10.

Заміряти лінійкою або штангенциркулем в увімкненому по­ложенні вимикача зазори δ3 та δ10 (див. рис. 8). Зазор δ3 повинен бути 1-8 мм, а δ10- 1,5-2,5 мм. За потреби зазори відрегулювати.

4.4 Огляд і очищення дугогасної камери.

Перевірити цілісність і справність уставки устя камери, стан рогів, щік камери, фібрових екранів, центральних перегородок, V-подібних перегородок жалюзей, азбоцементних планок. Роги замінити при обгорянні на 4 мм. Необхідно замінити: центральні перегородки і азбоцементні прокладки при наявності великих тріщин та наскрізного підгоряння, V-подібні перегородки - при наявності великих тріщин і сколів V-подібного пазу, фіброві ек­рани при наявності великих деформацій і підгоряння. Також під­лягають заміні щоки камери, якщо є злами і жалюзі, що приварились. За темним слідом на лабіринтних перегородках упевнитись у правильності розвитку електричної дуги у камері (див. рис. 2 технологічної карти №5). Якщо дуга розвивається не­правильно, то необхідно усунути нерівномірність зазорів або ін­шу причину. Очистити внутрішню поверхню камери гострою паличкою із твердого дерева. Краплі міді, рідкого скла, інші шор­сткості також необхідно видалити дерев'яною паличкою. Переві­рити зазор δ9 між дугогасним контактом і рогом (рис. 11).

Для цього зняти з вимикача один із полюсів магнітного дут­тя і відповідний йому екран. Встановити камеру без щік на вими­кач, який повинен знаходитись у передувімкненому положенні. Заміряти зазор δ9, який повинен дорівнювати 3-10 мм. Якщо він замалий, то дозволяється підпиляти дугогасний контакт 4 або ріг 3. Якщо зазор більше норми, зняти камеру, послабити кріплення у її нижній частині, відрегулювати положення рогів 1 і 2, затягну­ти кріплення, встановити камеру на вимикач та знову заміряти зазор δ9.

4.5 Змащення частин вимикача, що труться.

Протерти чистою серветкою і змастити ЦИАТИМ-203 пло­щини дотику якоря і осердя, місця торкання защіпки і важеля, а також всі частини вимикача, що труться.

4.6 Випробування дистанційного керування.

Випробування дистанційного керування вимикача виконати

відповідно до п. 4.6 технологічної карти №5.
