3. Универсальный угломер с нониусом

Предназначение определение углов

Основные данные измеряются как наружные углы от 0 до 180, так и внутренние – от 130 до 180.

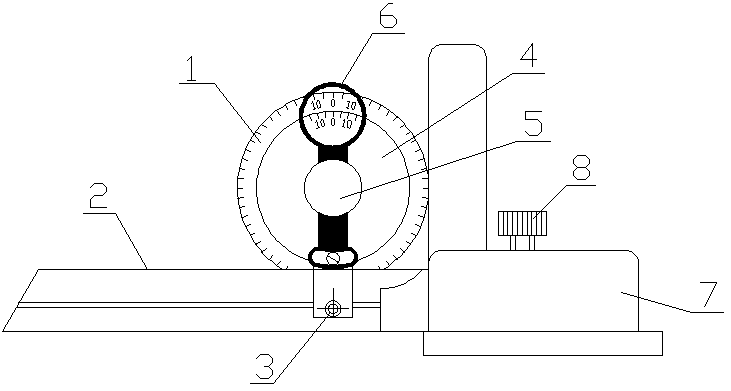

У стройство Основанием этого угломера служит круг 1 со шкалой, имеющей цену деления 1. На основании посредством болта 3 укреплена подвижная линейка 2. В центре основной шкалы перемещается круг с нониусом 4, имеющим величину отсчета 0,05^/, в центре круга 4 расположен стопорный винт 5, а также расположена лупа 6. Для измерения на измерительной плите УН угломер вставляется в паз стойки 7 и фиксируется болтом 8.

Принцип работы 1. Измерить стороны измеряемой детали штангенциркулем.

2. Установить измеряемую деталь на измерительную плиту, поднять линейку 2 и приложить к свободной стороне детали, образующей угол, добиться ровности прилегания линейки без просветов.

3. Снять показания угломера по шкалам основания 1 и нониуса 4 тем же методом, что и при чтении показания штангенциркуля.

4. Повторить вышеуказанные действия два раза, устанавливая угломер каждый раз по углу детали и снимая каждое показание.

Относительное измерение

4. Горизонтальный оптиметр

Предназначение предназначен для контактных измерений наружных и внутренних линейных размеров изделий методом сравнения с концевыми мерами 4 и 5-го разрядов (1 и 2-го классов), калибрами или деталями-образцами. В частности, на приборе можно производить измерения концевых плоскопараллельных мер длины, калибров, диамстров шариков, внутренних диаметров изделий

Основные данные Пределы измерения длин: наружных - 0 … 500 мм, внутренних: с помощью приспособления с дугами: длин - 13,5 … 400 мм, диаметров - 13,5 … 150 мм. Пределы измерения по шкале - ±0,1 мм

Ц ена наименьшего деления шкалы - 0,001 мм. Погрешность показаний измерительного устройства на любом участке шкалы: от 0 до ±0,06 мм - ±0,0002 мм, свыше ±0,06 мм - ±0,0003 мм. Предел допускаемой основной погрешности при измерении: плоскопараллельных концевых мер - ± (0,4 + 5І0^-3L) мкм, внутренних размеров стальных изделий - ± (1+ 5І0^-3L) мкм Принцип действия и оптическая схема Лучи света, отражаясь от зеркала 6, через призму 7 освещают шкалу; пройдя призму 3 и объектив 2, они параллельным пучком падают на зеркало 1, отражаются от него и возвращаются в объектив 2, снова проходят призму 3, сетку 4 и попадают в окуляр 5. При осевом перемещении измерительного штифта 8 трубки оптиметра зеркало 1 будет отклоняться на некоторый угол , вследствие чего изображение шкалы в поле зрения окуляра будет перемещаться относительно неподвижного индекса. Н/h = 2MN/b

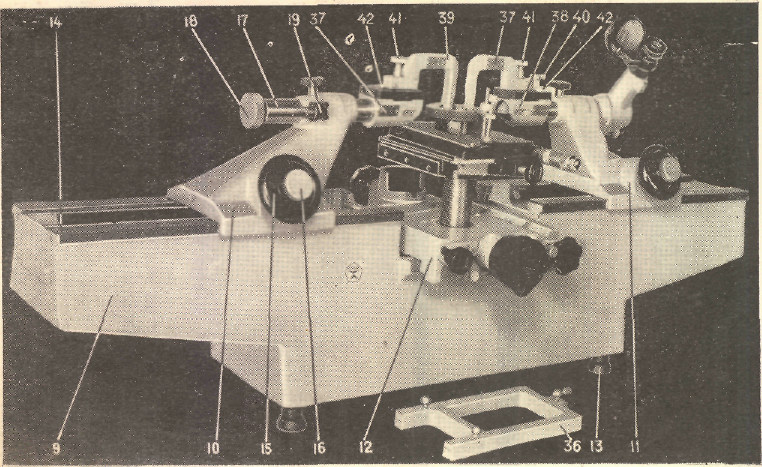

Устройство Оптиметр состоит из основания (литая станина, сверху на основании расположены плоские направляющие для установки и перемещения по ним пинольной бабки и измерительной бабки с трубкой оптиметра. В средней части основания помещается предметный стол, пинольной и измерительной бабок, предметного стола и комплекта приспособлений.
