Преобразователь расхода вихреакустический Метран-300пр
Измеряемые среды: вода (теплофикационная, питьевая, техническая, дистиллированная и т.п.), водные растворы, кроме абразивных, вязкостью до 2·10-6 м2/с (2 сСт). Диапазон температур измеряемой среды 1…150°С, Избыточное давление измеряемой среды до 1,6 МПа. Пределы относительной погрешности измерения объема до ±1,0%

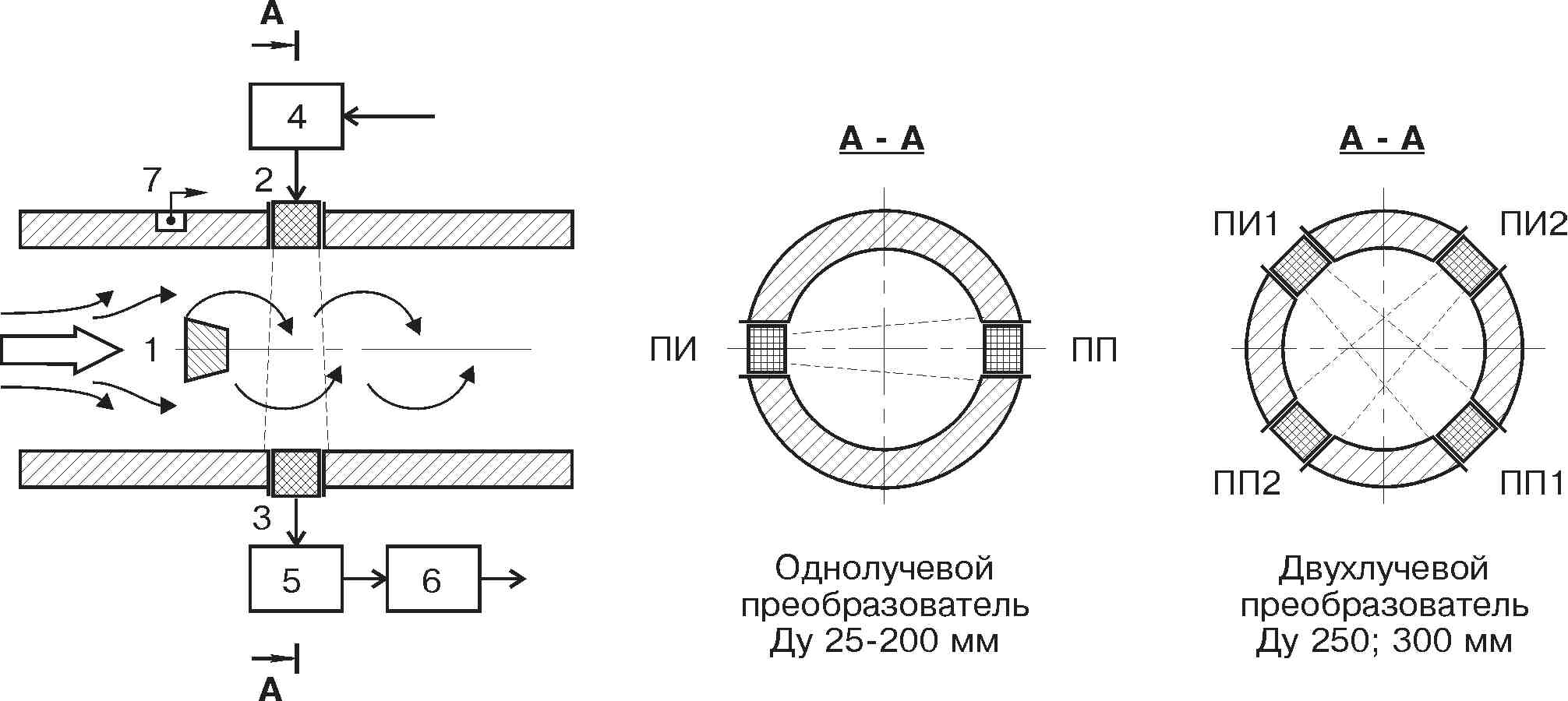

1 - тело обтекания
– призма трапецеидального сечения, 2 -
пьезоизлучатели ПИ, 3 - пьезоприемники
ПП, 7 - термодатчик
Электронный блок:
4 – генератор, 5 - фазовый детектор,
- микропроцессорный адаптивный фильтр с блоком формирования выходных сигналов

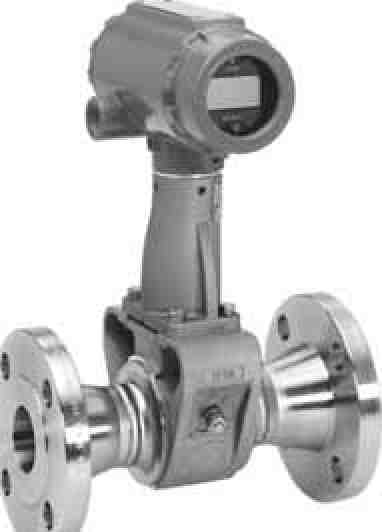

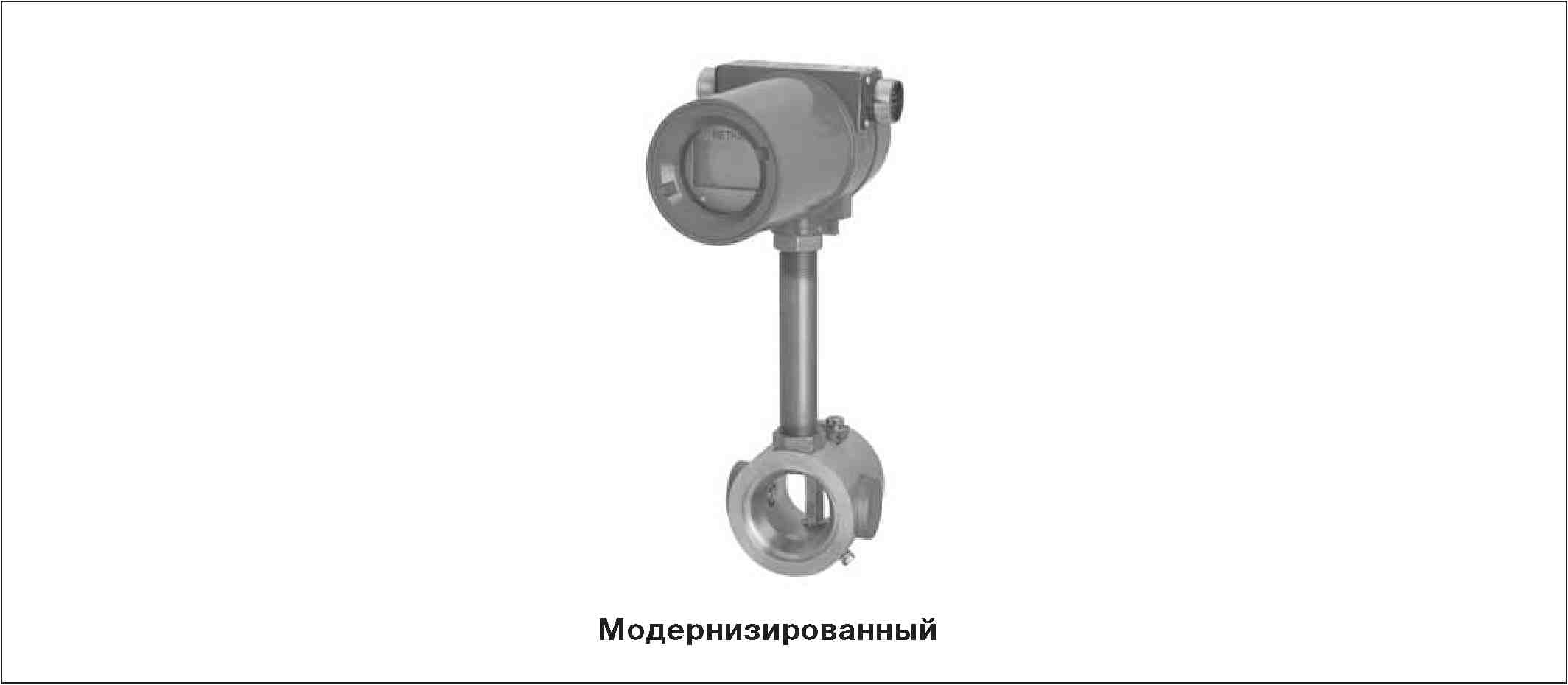

2. Интеллектуальный вихревой расходомер Rosemount 8800d
Измеряемые среды: газ, пар, жидкость.
Избыточное давление измеряемой среды до 25 МПа.
Пределы допускаемой основной относительной погрешности измерений расхода: для жидкости ±0,65%; для пара, газа ±1,35%.
Принцип действия: Определение частоты вихрей, образующихся в потоке измеряемой среды при обтекании тела специальной формы. Частота вихрей пропорциональна объемному расходу.
3.Кориолисовые расходомеры
Измеряемая среда - газы; жидкости (в т.ч. агрессивные); эмульсии, суспензии, тяжелые и высоковязкие среды (сырая нефть, мазут, битум, гудрон)
Рабочее избыточное давление в трубопроводе до 15,8 МПа
Пределы основной относительной погрешности - измерений массового и объемного расходов жидкостей ±0,5%; газов ±0,75%.
П
ринцип
работы:
состоит из датчика расхода (сенсора) и
преобразователя. Сенсор напрямую
измеряет расход, плотность среды и
температуру сенсорных трубок.
Преобразователь конвертирует полученную
с сенсора информацию в стандартные
выходные сигналы.

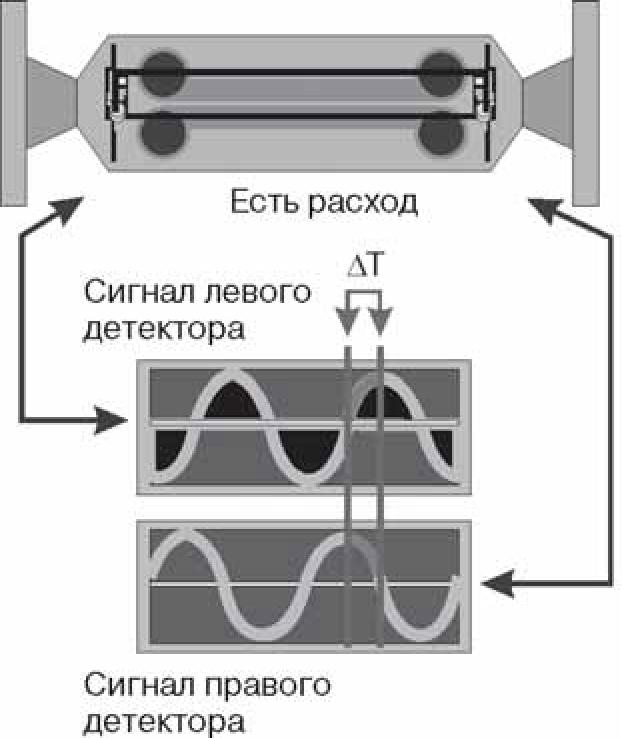

Когда расход отсутствует, синусоидальные сигналы, поступающие с детекторов, находятся в одной фазе. При движении измеряемой среды через сенсор появляется кориолисовая сила, которая приводит к изгибу трубки
Э лектромагнитные расходомеры
Измеряемые среды: электропроводные жидкости
Пределы основной относительной погрешности до ±0,25% (опция ±0,15%)
Давление измеряемой среды 0,05…4,00 МПа
Прибор состоит: из датчика расхода и преобразователя.
Датчик расхода устанавливается непосредственно в трубопровод и представляет собой трубу из нержавеющей стали (футерованную неэлектропроводным материалом),
на трубе установлены две катушки индуктивности (индуктор) и два изолированных от трубы электрода.
Электроды и индуктор герметично защищены кожухом, состоящим из двух полуцилиндров, приваренных к двум кольцам, установленным на трубе. К кожуху крепится стойка, на которой размещена плата с клеммами для подключения к преобразователю. В корпусе преобразователя установлены электронный блок, локальный операторский интерфейс ЛОИ (опция), выходные клеммы, клеммы питания и заземления.
Принцип действия основан на взаимодействии движущейся электропроводной жидкости с магнитным полем, подчиняющемся закону электромагнитной индукции.
ЭДС индуцируется в жидкости при пересечении ею магнитного поля, создаваемого катушками индуктивности, и снимается с двух измерительных электродов, контактирующих с жидкостью и расположенных в направлении, перпендикулярном как к направлению движения жидкости, так и направлению силовых линий магнитного поля.
Измеряемая разность потенциалов, прямопропорциональная объемному расходу жидкости, подается в электронный блок преобразователя, где усиливается и обрабатывается, формируя выходные сигналы расходомера.
