Расчет вала
Определение опорных реакций и изгибающих моментов
Рисунок 3.5 – Эпюра изгибающих моментов
Определяем реакцию опоры, RB по вертикали, Н, из выражения:
∑М(А)=0
Определяем реакцию опоры, RА по вертикали, Н, из выражения:
∑М(В)=0
Определяем реакцию опоры RА по горизонтали, Н, из выражения:
∑М(А)=0
Rx1 и Rx2 - равноудалены от силы Fn, следовательно Rх1=Rх2=282 Н
Определяем изгибающие моменты, М, Н*мм, в точках опор вала:
Участок 1: 0 ≤ Z1 ≤ l\
Mx=Rx1·z1=282·115=32430 H·мм.
My=-Ry1·z1=-51,7·115=-5945,5 H·мм.
Участок 2: 0 ≤ Z2 ≤ l\\\
Mx=0
My= F0·z2=282·54=15228 H·мм.
Участок 3: 0 ≤ Z3 ≤ l\\
Mx=Rx2·z3=282·115=32430 H·мм.
My= F0(l\\\+z3) – Ry2·z3=282·(54+115)-333,7·115=9282,5 H·мм.
Из расчетной схемы видно, что более нагружена точка В.
Находим изгибающий момент Мизг, Н*мм, по формуле:
,
Находим крутящий момент Мкр, Н*мм, по формуле:
.
Рассчитываем эквивалентный момент Мэкв, Н*мм, по формуле:
.
Рассчитываем минимальный диаметр вала d, мм, по формуле:
Где
= 80 МПа.
Конструктивно принимаем d= 20мм.
Выбор подшипников
Выбираем подшипник по ГОСТ 8338 – 75 шариковый радиальный однорядный подшипник особолегкой серии 1, нормальной серии ширин 0.
d= мм;
D= мм;
B= мм;
С= кгс.

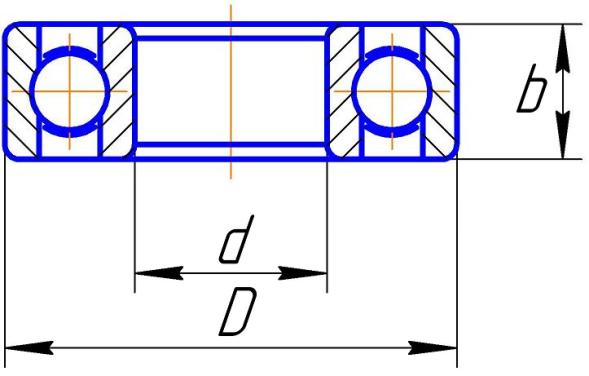

Рисунок
3.6 – Подшипник радиальный,шариковый,однорядный.
Заключение
Курсовой проект выполнен в полном объеме, в соответствии с заданием. Были рассмотрены следующие разделы и рассчитаны следующие показатели:
1. Общая часть. Здесь было приведено описание принципа работы фуговального станка.
2. Технологическая часть. Здесь была приведена характеристика продольного фрезерования, определена мощность резания, Определение значений и направлений составляющих сил резания Fп и Fн. Согласно расчетам по ГОСТ 15150 - 69 был выбран закрытый обдуваемый двигатель асинхронной частотой вращения n=3000 об/мин 4A80А2Y3 с мощностью Р=1,5 кВт.
3. Конструкторская часть. В данном разделе был произведен расчет клиноременной передачи и расчет вала и был выбраны подшипники.
