11. Диаграмма последовательности. [1/2]

Одной из характерных особенностей систем различной природы и назначения является взаимодействие между собой отдельных элементов из которых образованы эти системы. В языке UML взаимодействия рассматривается в информационном аспекте и коммуникации, т.е. взаимодействующие объекты объединяются между собой некоторой информацией (сообщения). Для моделирования взаимодействия объектов в языке UML используется соответствующие диаграммы взаимодействия. Говоря об этих диаграммах имею в виду два аспекта взаимодействия. Во первых взаимодействие объектов можно рассматривать во времени и тогда для представления временных особенностей передачи/приема сообщений между объектами используется диаграмма последовательности. Во вторых можно рассматривать структурные особенности взаимодействия объектов для представления структурных особенностей передачи и приема сообщений между объектами используется диаграмма кооперации.

На диаграмме последовательности изображаются исключительно те объекты, которые непосредственно участвуют во взаимодействии. Ключевым моментом является именно динамика взаимодействия объектов во времени. При этом диаграмма последовательности имеет как бы два измерения: 1) слева направо в виде вертикальных линий, каждая из которых изображает линию жизни отдельного объекта участвовавшего во взаимодействии. Крайней слева объект является инициатором взаимодействия; 2) вертикальная временная ось направлена сверху вниз. Начальному моменту времени соответствует самая верхняя часть диаграммы. При этом взаимодействие объектов реализуется по средствам сообщений, которые посылаются одними объектами к другим. Линия жизни служит для обозначения периода времени в течение которого объект существует в системе и следовательно может потенциально участвовать во всех ее взаимодействиях. Отдельные объекты, выполнив свою роль в системе, могут быть уничтожены чтобы освободить занимаемые ими ресурсы.

*11. Диаграмма последовательности. [2/2]

В процессе функционирования объектно-ориентированных систем одни объекты могут находиться в активном состоянии, непосредственно выполняя определенные действия или в состоянии пассивного ожидания сообщений от

других объектов. Чтобы явно выделить подобную активность объектов в языке UML применяются специальные понятия, получивши название фокуса управления.

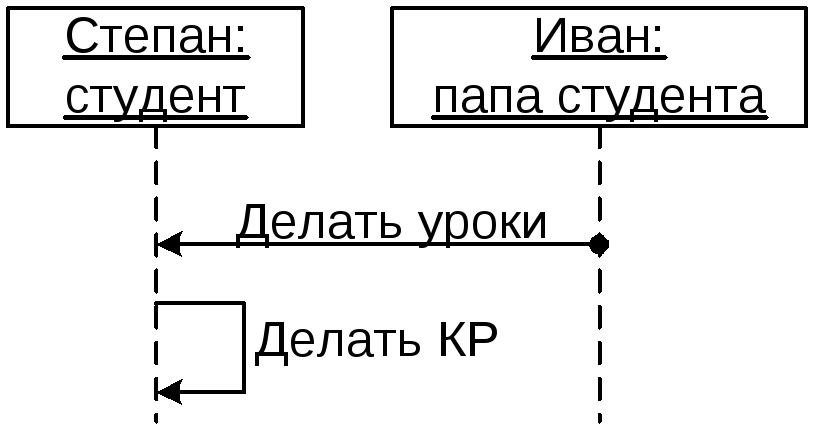

Иногда некоторый объект может инициализировать рекурсивное взаимодействие самим собой. Сообщение представляет собой законченный фрагмент информации, который отправляется одним объектом к другому. При этом прием сообщения инициализирует выполнение определенных действий, направленных на решение отдельных задач и тем объектам, к которым это сообщение отправлено.

Для отображения ветвления рисуется 2 или более стрелки, выходящие из одной точки фокуса управления объекта. При этом соответствующие условия должны быть явно указаны рядом с каждой из стрелок в форме сторожевого условия.

12. Диаграмма кооперации. [1/2]

ДК предназначена для спецификации структурных аспектов взаимодействия. В отличии от диаграмм последовательности на ДК изображаются только отношения между объектами, играющие определенные роли во взаимодействии. На этой диаграмме время так же не указывается в виде отдельного измерения, поэтому последовательность взаимодействий и параллельных потоков может быть определено с помощью порядковых номеров. Понятие кооперации служит для обозначения множества взаимодействующих с определенной целью объектов в общем контексте моделировании систем. Цель самой кооперации состоит в том, чтобы специализировать особенности реализации отдельных наиболее значимых операций в системе. Кооперация определяет структуру поведения системы в терминах взаимодействия участников этой кооперации.

Объект является отдельным экземпляром класса, который создается на этапе выполнения программы. Он может иметь свое собственное имя и конкретное значение атрибутов. Существуют мульти объекты, которые представляют собой целое множество объектов на одном из концов ассоциации. Существует составной компонент, который предназначен для представления объекта, имеющего собственную структуру и внутренние потоки управления. Активный объект имеет свою собственную нить управления и может инициировать деятельность по управлению другими объектами. Связь является экземпляром или примером произвольной ассоциации. Связь, как элемент языка UML, может иметь место между двумя и более объектами.

Сообщение на ДК специфицирует коммуникацию между двумя объектами, один из которых передает другому некоторую информацию, при этом первый объект ожидает что после получения сообщения вторым объектом последует выполнение некоторого действия. Таким образом именно сообщение является причиной или стимулом для начала выполнения операции отправки сигналов, создания и уничтожение отдельных объектов. Связь обеспечивает канал для направленной передачи сообщений между объектами от объекта источника к объекту получателя.

*12. Диаграмма кооперации. [2/2]

В Ration Rows существует возможность создания диаграммы кооперации на основе диаграммы Sequance путем нажатия на клавишу F5. Построение диаграммы кооперации можно начинать сразу после построения диаграмм вариантов использования. В этом случаи каждый из вариантов использования может быть специфицирован в виде отдельных диаграмм кооперации. Необходимо следить за использованием только тех объектов для которых определены порождающие их классы и не допускается различный порядок следования сообщений для моделирования одного и того же взаимодействия на диаграмме кооперации и на диаграмме последовательности.
