6.3. Описание интерфейса

После запуска программы открывается окно, в котором можно наблюдать режим работы системы. Теперь краткая информация предназначения каждой кнопки:

«Вычислить» - после нажатия происходит запуск данной системы и можно в последующем наблюдать показатели изменяющиеся в реальном времени.

Рядом с этой кнопкой находиться текстовое поле, в которой задается время работы системы.

Рисунок 4 – Интерфейс основного окна программы КС

«Задание» - выдает условие задания на курсовую работу и отображает структурную схему модели в символике Q-схем.

Рисунок 5 – Интерфейс окна «Задание»

«О программе» - выводит информацию о разработчике и проблеме, решенную в данной работе.

Рисунок 6 – Интерфейс окна «О программе»

«Выход» - выход из системы.

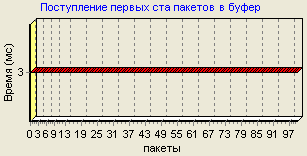

Слева на форме находиться текстовое поле, в котором отображается время поступления каждого пакета.

7. Результаты моделирования и их анализ

Результат моделирования системы при обработке 3 речевых сообщений.

Таблица 1

Результат первого моделирования

Параметр	Значение
Время работы системы	9999 мс
Число потерянных пакетов	117 шт
Всего передано пакетов	1670 шт
Ресурс подключен	0 раз
Частота подключения ресурса	0 раз/с
Частота уничтожения пакетов	12 шт/с
Время поступления пакета	6+-3 мс

Таблица 2

Результат второго моделирования

Параметр	Значение
Время работы системы	9994 мс
Число потерянных пакетов	107 шт
Всего передано пакетов	1642 шт
Ресурс подключен	0 раз
Частота подключения ресурса	0 раз/с
Частота уничтожения пакетов	11 шт/с
Время поступления пакета	6+-3 мс

Таблица 3

Результат третьего моделирования

Параметр	Значение
Время работы системы	9999 мс
Число потерянных пакетов	1000 шт
Всего передано пакетов	3333 шт
Ресурс подключен	333 раз
Частота подключения ресурса	33 раз/с
Частота уничтожения пакетов	100 шт/с
Время поступления пакета	3 мс

В результате моделирования был спроектирован процесс работы системы для передачи 3 порций цифровой информации. Определено число поступления пакетов и потерь. Из первых двух результатов видно что при поступления пакетов со скоростью 6+-3мс потери составляют порядка 6,5%, для достижения 30% необходимо поступление пакетов со скоростью 3 мс, что видно на третьем примере.

Заключение

Результатом данной работы стало построение программы, моделирующего процесс функционирования заданной системы. Также были построены схемы моделирующего алгоритма и рассчитаны следующие показатели эффективности данной системы: количество поступивших пакетов, количество потерянных пакетов, частота подключения ресурса, частота уничтожения пакетов, вероятность уничтожения пакетов.

По результатам моделирования видно что при поступления пакетов со скоростью 6+-3мс потери составляют порядка 6,5%, для достижения 30% необходимо поступление пакетов со скоростью 3 мс.

Таким образом, показано, что машинное моделирование – это эффективное средство решения задач в системе управления технологическим процессом, где появление сообщений (сигналов) на обработку происходит в случайные моменты времени, т.е. характер их функционирования носит стохастический характер.
