3. Присвоение геометрии.

После загрузки данных необходимо произвести присвоение геометрии. В нашем случае она вводилась вручную, но так же существует возможность присвоения геометрии из файла.

Во внутренней базе данных RadExPro сами сейсмические трассы хранятся отдельно от заголовков трасс (Headers), но связаны вместе как один объект базы.

• В “Database” “Geometry spreadsheet”, открываем сохраненный объект;

• к видимому столбцу – “TRACENO” – сквозная нумерация трасс в базе, добавляем необходимые столбцы: FFID, CHAN, OFFSET, AOFFSET, SOU_X, REC_X, CDP_X, CDP, SOURCE, входя в пункт меню “View” “Add field”.

Этот этап включает в себя установление таких параметров как:

FFID – номер сейсмограммы (номер взрыва)

CHAN – номер канала

OFFSET – расстояние между источником и приемником

AOFFSET – модуль OFFSET

SOU_X – координата пункта возбуждения

REC_X– координата пункта приема

CDP_X – координата ОГТ

CDP – номер ОГТ

Присвоение осуществляется следующим образом: меню Database –> Geometry Spreadsheet. Здесь выбираем данные, для которых нужна геометрия. Затем добавляем нужные нам заголовки: меню View –> Add Field. Нам известно, что расстояние между приемниками 2,5 м, исходя из этого в окне Data –> Header Math можно с помощью формул задать нужные значения всем заголовкам (рис. 4).

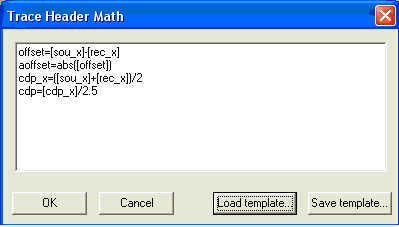

Рис. 4. Функция Header Math.

В итоге получается таблица с необходимыми значениями (рис. 5).

Рис.5. Таблица с потоком для накопления возбуждений-трасс.

4. Первичная обработка и проверка данных

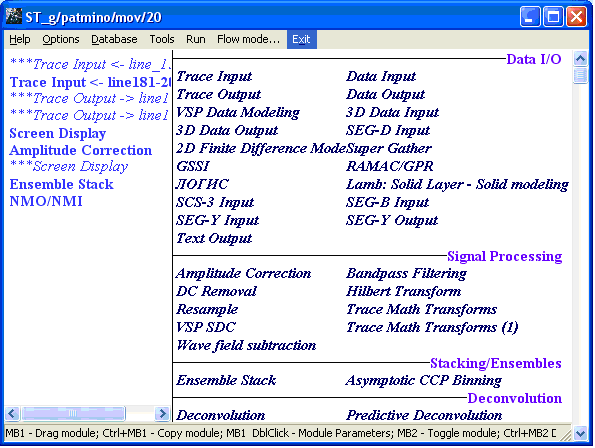

Рис. 6. Обработка данных

Следующей операцией является “Ensemble Stack” – суммирование или осреднение трасс по ансамблю. Суммируются все трассы, попадающие в ансамбль.

Основная идея метода ОГТ исходит из того, что если отражающая граница горизонтальная и поверхность наблюдений горизонтальная, то при равной удаленности источника и приемника от центральной точки лучи волны отражаются от одной и той же точки границы под этой центральной точкой, вне зависимости от расстояния источник-приемник. Однако в случае наклонной границы точка отражения смещается от центральной точки в сторону восстания границы, причем тем больше, чем больше расстояние источник-приемник. Таким образом, в действительности образуется общая глубинная площадка, а не точка, к тому же она смещена от общей центральной точки на поверхности наблюдений. При суммировании трасс по ОГТ знать заранее величину смещения и размеры площадки не представляется возможным. Поэтому условно результирующую трассу относят к середине разноса источник-приемник, и, исходя из этого, иногда используют название – метод общей средней точки (ОСТ). С другой стороны, с учетом реальных положений источников и приемников на профиле, а также в стремлении суммировать по ОГТ как можно больше трасс, в каждую сейсмограмму ОГТ относят все трассы с отражениями от общей глубинной площадки заданных размеров, а не от точки. Размеры площадки задаются исходя из разумных требований горизонтальной разрешенности и кратности наблюдений. Принято этот процесс называть бинированием.

Ввод необработанной трассы из базы данных Radex (Trace Input).

Bandpass Filtering – полосовая фильтрация каждой трассы (рис. 7).

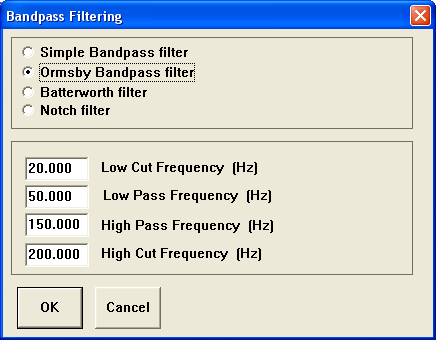

Рис. 7. Полосовая фильтрация

На исходной сейсмограмме присутствовали сильные низкочастотные помехи, которые можно было увидеть с помощью инструмента выделения среднего спектра сигнала (Tools –> Spectrum –> Avarage) (рис. 8).

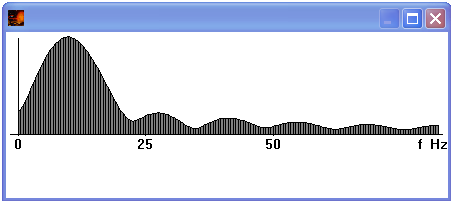

Рис. 8. Спектр неотфильтрованного сигнала.

Здесь видно, что на частоте до 20 Гц мы имеем пик. С помощью полосового фильтра мы убираем эти помехи, равно как и высокочастотные. Далее с помощью функции “Amplitude Correction” выполняем амплитудную коррекцию сигнала.

Функция Screen Display используется для отображения сейсмограммы. Можно задать параметры отображения (время по оси ординат, указать номер трассы, номер ОГТ и любой другой заголовок по оси абсцисс) (рис. 11).

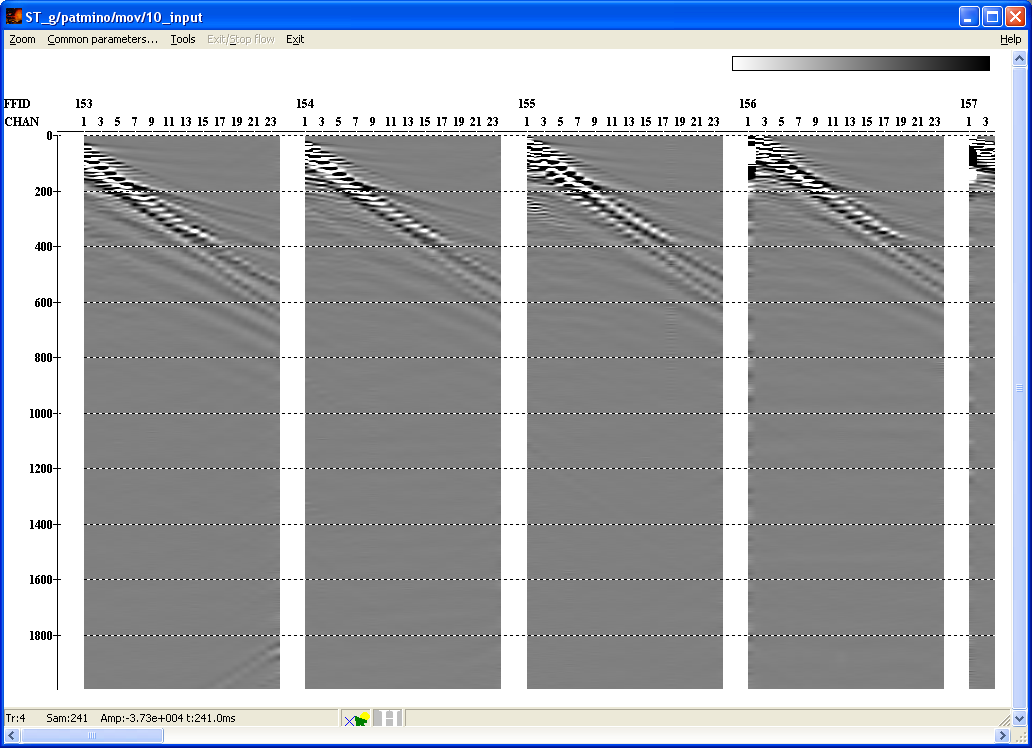

Рис. 11. Изображение обработанной сейсмограммы.

После фильтрации и амплитудной коррекции записываем данные в файл MFilan10_correct с помощью Trace Output.

Процедура – “NMO/NMI” – ввод кинематических поправок , которые вычисляются по формуле

где T₀ – время прихода отраженной волны к приемнику с нулевым удалением,

X – удаление источник-приемник,

V – скорость в покрывающей толще (V_огт).

При этом предполагается, что скорость в покрывающей толще для каждой отражающей границы постоянная, но для разных границ, а также разных интервалов профиля, может быть разная. Поэтому, в общем случае

• далее идет процедура суммирования Ensemble Stack, в результате которой и получаем временной разрез

Ensemble Stack – суммирование или осреднение трасс по ансамблю. Суммируются все трассы, попадающие в ансамбль.
