Международный университет природы, общества и человека «Дубна»

Кафедра общей и прикладной геофизики

Отчет

по учебной геофизической практике.

Сейсморазведка.

Выполнила бригада №2:

Зайчиков Н.Г.

Зарецкий В. А.

Кузнецов К. О.

Созонтов М. С.

Мазунин Д. И.

Самичев В. А.

Шульченко А. В.

Огарков В. Г.

Проверили:

Гайнанов В.Г.

Колигаев С.О.

Дубна, 2012

Содержание.

Введение.

Глава 1. Географическое положение и геологическое строение района работ.

Глава 2. Годографы.

Глава 3. Аппаратура и методика работ.

§1. Аппаратура.

1.Источники сейсмических волн.

2.Сейсмоприемники.

3.Сейсмостанция.

§2. Методика работ МПВ.

§3. Методика работ МОВ-ОГТ.

Глава 4. Обработка данных.

§1. Обработка данных МПВ.

§2. Обработка данных МОВ-ОГТ.

Глава 5. Результаты работ.

Заключение.

Введение.

В период с 02.07.12 по 13.07.12 бригадой №2 была пройдена учебная практика по сейсморазведке в районе деревни Ратмино. Практика включала в себя работу в поле и камеральную работу. В ходе полевых работ были освоены два основных метода сейсморазведки (метод преломленных волн и метод отраженных волн).В результате которых получены сейсмические данные, в последующем обработаны в лаборатории. В ходе практики мы ознакомились с приборами, необходимые для сейсмической разведки и программы “RadExPro”, с помощью которой проводилось лабораторная обработка данных. Конечным результатом сейсморазведочной практики является получение временных глубинных разрезов исследуемой площадки.

Глава 1. Географическое положение и геологическое строение района работ.

Р ис. 1

Дубна и ее окрестности, в частности Ратмино, располагаются в пределах Русской плиты — части Восточно-Европейской древней платформы. Русская плита, как и все другие плиты, обладает четко выраженным двухъярусным строением. Нижний ярус или структурный этаж, образован древними — нижнепротерозойскими и архейскими толщами метаморфических и магматических пород с возрастом древнее 1,7 млрд. лет. Подобные толщи смяты в сложные складки, первичный облик пород сильно изменен и все они прорваны различными гранитными интрузивными массивами. Все эти толщи пород спаялись в единое жесткое тело — фундамент платформы, который, начиная с рубежа 1,7 млрд. лет мог только либо незначительно подниматься или опускаться, но не подвергался складчатости.

На этом фундаменте — нижнем структурном этаже, с рифейского времени, т.е. с позднего протерозоя начал формироваться верхний структурный этаж — чехол платформы, залегающий почти горизонтально.

Дубна, располагается в южной части очень пологой блюдцеобразной структуры — Московской синеклизы. Среди почти горизонтально залегающих пород чехла выделяются грубообломочные породы среднего рифея и карбонатно-песчанистые отложения верхнего рифея, приуроченные к узким впадинам. Песчано-глинистые отложения венда (660-575 млн. лет) со следами древнего оледенения, уже широким плащом перекрывают рифейские толщи. А выше залегает фанерозойский чехол, начинающийся с песчанистых отложений среднего девона (370 млн. лет), карбонатных толщ верхнего девона и карбона, мощностью в сотни метров.

На всех этих отложениях платформенного чехла, залегает покров четвертичных отложений, представленный, главным образом, ледниковыми образованиями, а также озерными и речными отложениями. Именно этими отложениями, в основном, создан современный рельеф окрестностей Дубны, который формировался довольно длительное время, по крайней мере, более 1 млн. лет.

Основными элементами рельефа в окрестностях Дубны являются Клинско-Дмитровская гряда, представляющая собой часть Смоленско-Московской возвышенности с абсолютными высотами до 280-300 м и Верхне-Волжская низменность, в которой высоты не достигают и 200 м. Клинско-Дмитровская гряда, протягивающаяся от Клина на Дмитров, Сергиев Посад и Юрьев-Польский, довольно круто обрывается к северу и полого снижается к югу, т.е. обладает асимметричным строением из красноватых суглинков и тяжелой красно-бурой глины, за счет окрашивания окисленными железистыми минералами, находящимися в морене. В суглинки включены разнообразные по составу и размеру валуны метаморфических и магматических пород докембрийского возраста. Чуть восточнее Дубны стадиальная морена ранневалдайского оледенения круто изгибается к северу, делая петлю, что связано с выступами на юг двух языков, отходящих от края ледникового щита.

Таким образом, геологическое положение Дубны и ее окрестностей связано с приуроченностью района к Русской плите Восточно-Европейской платформы, а рельеф обязан воздействию одного из четвертичных оледенений — ранневалдайского, конечная морена которого, располагается на нынешней Клинско-Дмитровской возвышенности.

В пределах возвышенности развит типичный моренно-грядовый или холмистый рельеф, изрезанный овражно-балочной сетью. Между субширотными грядами располагаются понижения — зандровые долины, выполненные водно-ледниковыми песками. В тоже время гряды пересекаются поперечными долинами, по которым стекали воды таявшего ледника к югу, в долины Москвы-реки и Клязьмы. среди холмов часто располагаются низины, иногда, заболоченные, представляющие собой спущенные озерные котловины.

В ходе геофизической практики, используя методы сейсмической разведки (О.Г.Т. и М.П.В.) мы получили представление о строение верхних слоев (приблизительно 10 м.) земной коры, исследования проводились в районе поселка Ратмино (рис 1), который расположен в 4 четырех километрах на север от Дубны. В ходе работы нами было проложено 2 профиля (рис.2).

к

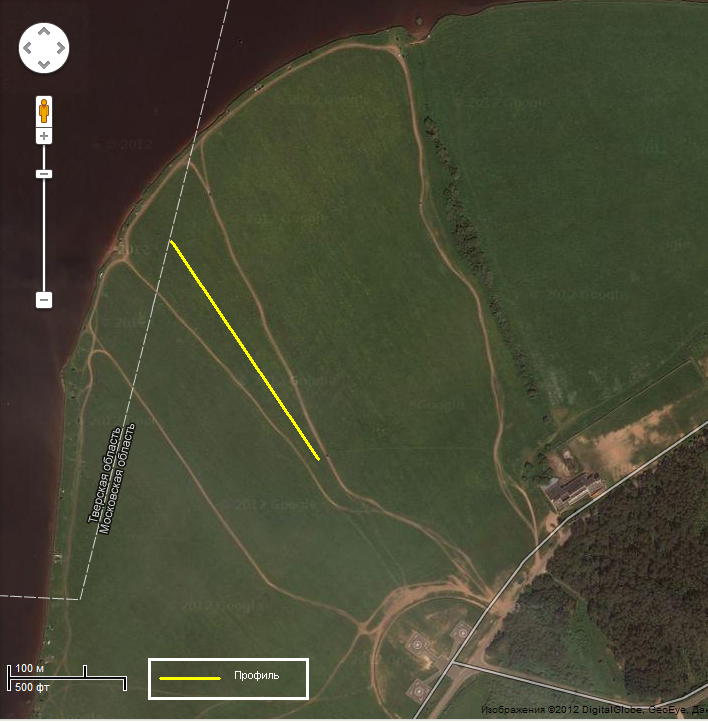

Рис.2
