  1. Индивидуальное задание

Разработать 3-х мерную модель детали, построить чертеж по 3-х мерной модели, рассчитать объем и массу по 3-х мерной модели.

Для поверхности выбрать способ получения заготовки, оборудование, приспособление для закрепления заготовки в станке и инструмент.

Начертить эскиз технологического перехода, рассчитать режимы резания, определить основное время на переходе.

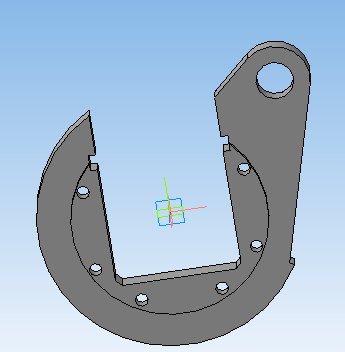

Рис.11. Трехмерная модель

Материал Сталь 45 ГОСТ 1050-88

Плотность материала Ro =0.007820 г/мм3

Расчетные параметры

Масса M = 44045.382490 г

Объем V = 5632401.852971 мм3

Отверстие обрабатываем зенкером.

Наименование станка:

Радиально-сверлильный станок.

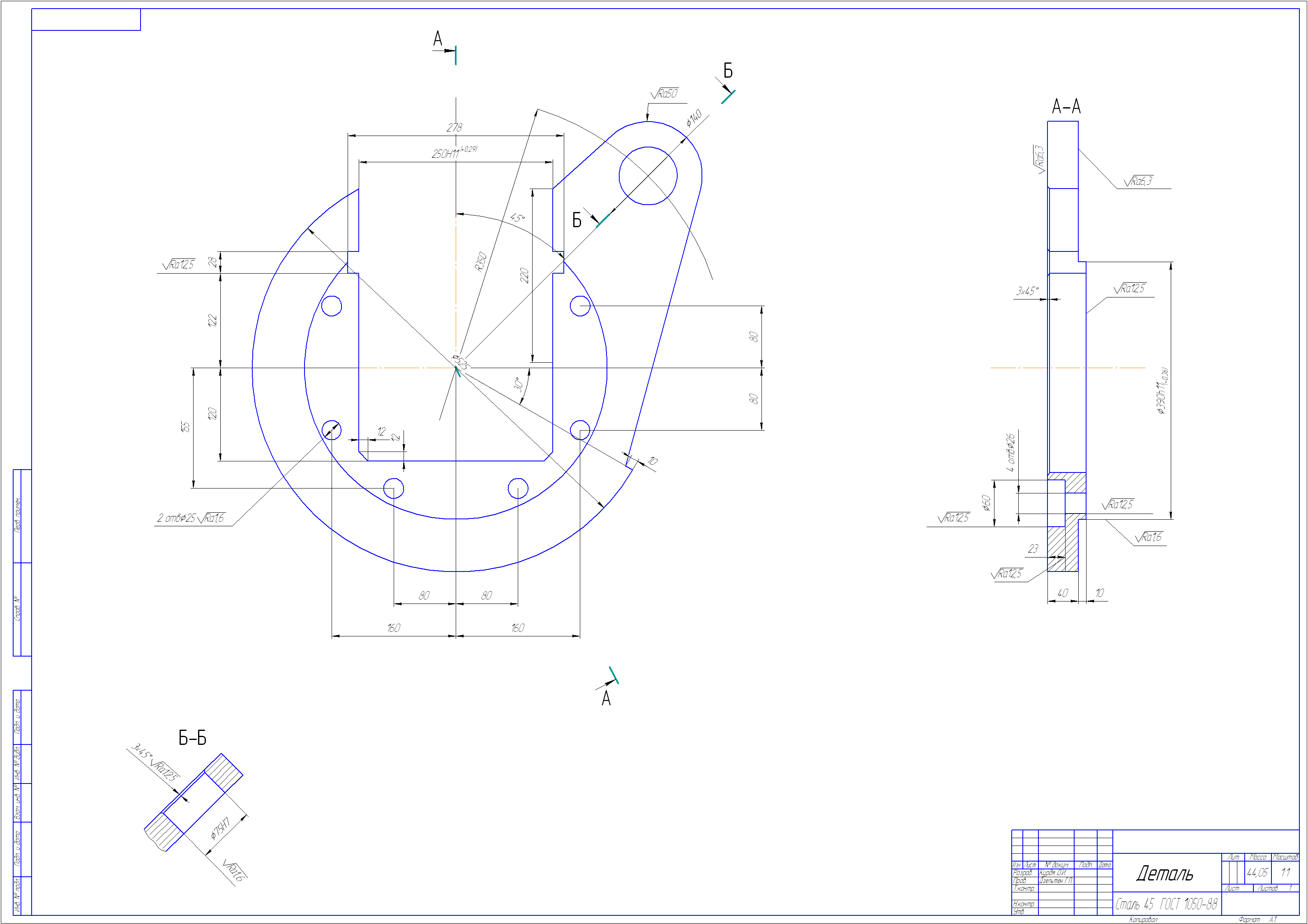

Чертеж детали

Таблица 1

Технологический маршрут фрезерной обработки заготовки

Содержание перехода

Эскиз перехода

Режу-щий инстру-мент

1

Установить и закрепить заготовку и зенкер

Зенкер

2

Зенкероватьотверстие диаметром 75 мм на глубину 40 мм

Зенкер

3

Раскрепить

и снять деталь

Расчеты, необходимые для наладки станка

  1. Определение частоты вращения шпинделя станка nст.

Для зенкера:

  1. Выбор значение подачи S0.

  1. Расчет основного времени

Основное время определяют по формуле

(1)

где Li – длина пути инструмента на i-м переходе; Sоiподача инструмента на i-м переходе, мм/об; nшпi – частота вращения шпинделя на i-м переходе, об/мин.
