Раздел 1: «Технология возведения 24-х квартирного жилого дома в г.П. Лужесно».
ОБЩАЯ ЧАСТЬ.
Объект «24-х квартирный жилой дом» расположен в н.п. Лужесно Витебского района .
Уровень ответственности II-нормальный, степень огнестойкости IY по СНБ 2.02.01-98.
Участок под строительство расположен в квартале жилой застройки д. Лужесно и характеризуется следующими климатическими и геологическими условиями:
климатический район - IIВ;
нормативная снеговая нагрузка - 120 кгс/м²;
нормативная ветровая нагрузка - 23 кгс/м²;
расчетная температура наружного воздуха - 25°С.
Здание оборудуется:
раздельным поквартирным отоплением, естественной вентиляцией, водопроводом, канализацией, электроснабжением, телефонизацией.
АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ.
Генплан.
Участок под строительство расположен в квартале жилой застройки н.п. Лужесно. Рельеф участка спокойный.
Объемно-планировочное решение.
Здание 24-х квартирного жилого дома выполнено 3-х этажным 2-х секционным со следующим набором квартир: трехкомнатных - 3 шт., двухкомнатных - 15 шт., однокомнатных - 6 шт., по 4 квартиры на лестничной площадке.
КОНСТРУКТИВНЫЕ РЕШЕНИЯ.
Здание выполнено с поперечными несущими стенами, техническим чердаком и подвалом, в котором размещены инженерные сети и технические помещения: электрощитовая и водомерный узел.

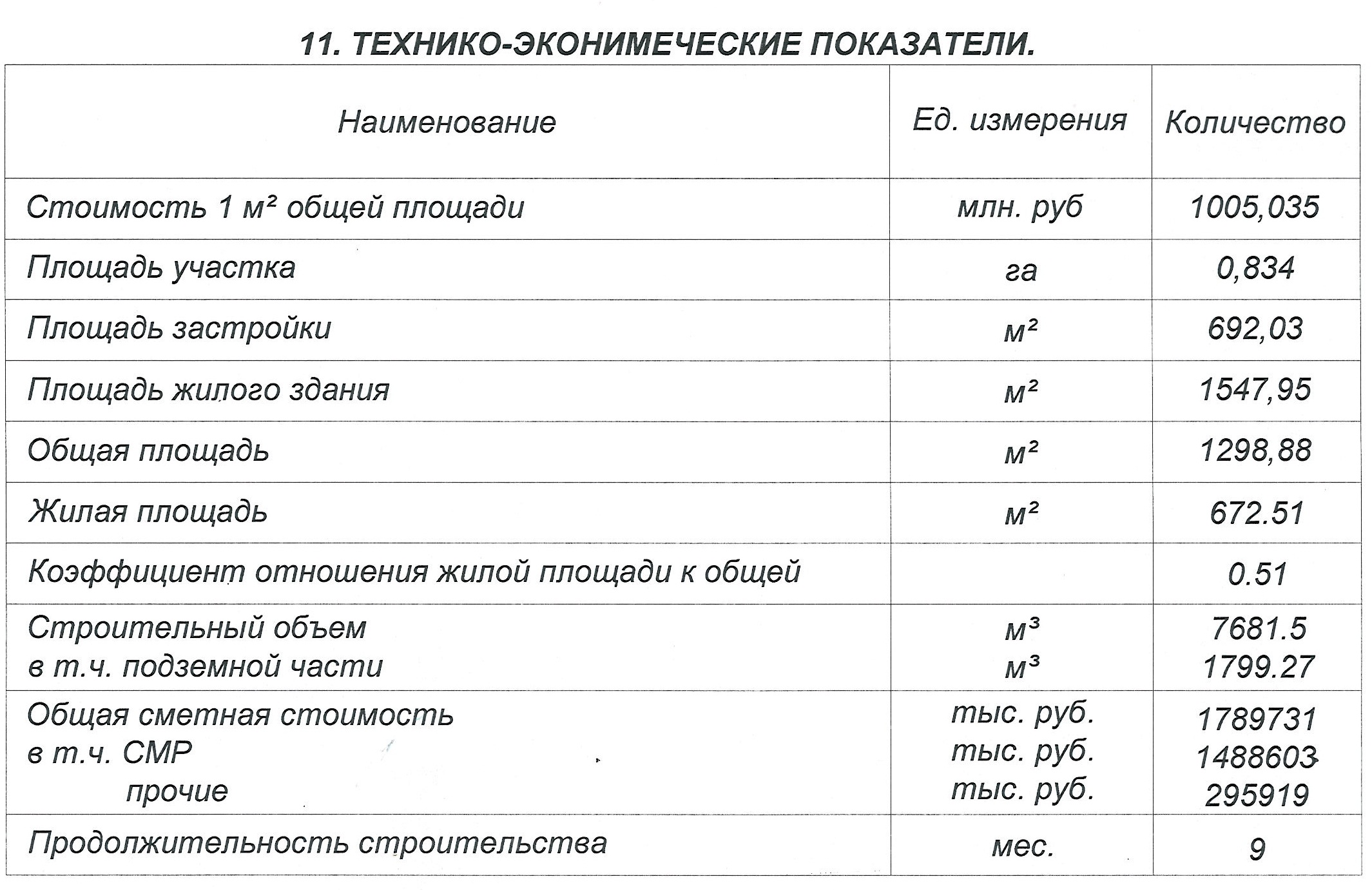

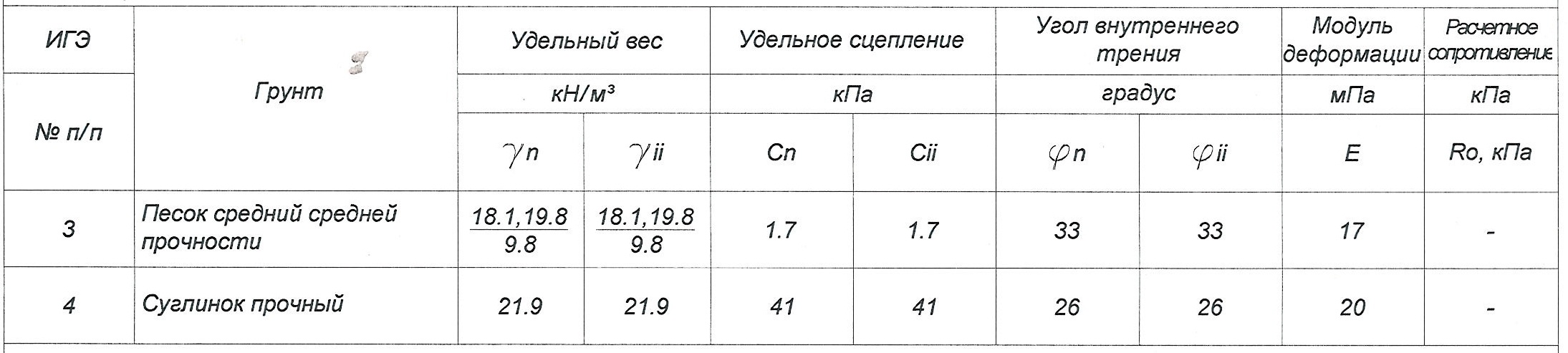

Основанием фундаментов служат грунты со следующими расчетными характеристиками:
Фундамент выполнен сборным из плит ленточных фундаментов по серии Б1.012.1-1.99 и блоков стен подвалов по серии Б1.016.1-1.98.
Гидроизоляция фундамента.
1. Раствор на жидком стекле;
2. Обмазка битумом за два раза (первый слой состоит из битума-20% и солярки 80%;во втором слое битума 80% и 20% солярки).
Перед тем, как засыпать фундамент, на фундаментные блоки ложатся плиты перекрытия. Это делается для того, чтобы при засыпке фундаментные блоки не сдвигались.
На разных этажах здания используется раствор различных марок:
-для нижних этажей применяется раствор марки 100;
- для средних-75;
- для верхних-50;
Также применяются кирпичи различных марок:
- силикатный кирпич марки 125;
- керамический пустотный облицовачный-150;
- внутренний пустотный кирпич 125 .
Перекрытие подвала - из железобетонных многопустотных плит по серии Б1.041-1 вып. 1-3.

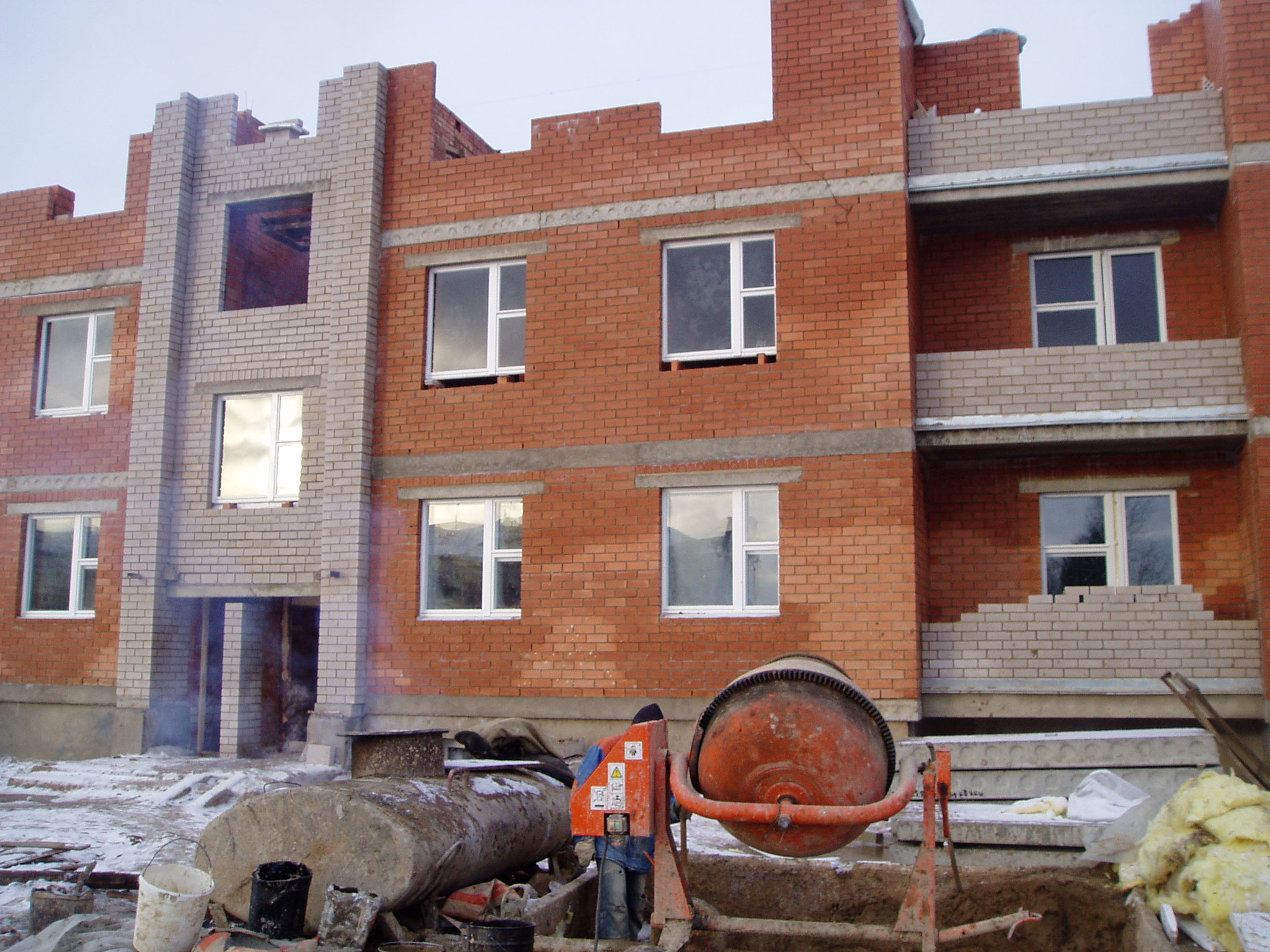

Наружные стены выполнены трехслойными: внутренний несущий слой из камней керамических КР 100/35 СТБ 1160-99, наружный лицевой слой - из кирпича керамического лицевого утолщенного КЛПУ 100/35 СТБ 1160-99, утеплитель - плиты пенополистирольные ППТ -25Н СТБ 1437-2004.
Внутренние стены толщиной 380 мм выполнены из камней керамических рядовых КР 100/35/СТБ 1160-99, перегородки в санузлах и участки стен с вентканалами - из кирпича керамического полнотелого КРО 100/35/СТБ1160-99.
Внутренние межквартирные стены выполнены из 2-ух слоев теплоизоляционных плит из ячеистых бетонов 599-249-100-2,5-600-35-1 СТБ1117-98 на клею с укладкой между слоями слоя плит минераловатных ПЖ-75 ТУ РБ 400051892.431-2005 толщиной 40 мм. Внутриквартирные перегородки выполнены из теплоизоляционных плит из ячеистых бетонов 599-249-100-2,5-600-35-1 СТБ1117-98 на клею.
Лестничные марши и площадки - сборные железобетонные по серии 1.151.1-6 и 1.152.1-8.
Перемычки - сборные железобетонные по серии 1.038.1-1 вып. 5.
На высоту этажа делается сплошной шов и укладывается перемычка, и как следствие, когда здание «трещит», то трещины идут только по первому шву.
На объекте используется башенные краны. Для передвижения башенных кранов делают грунтовую подсыпки и укладывают рельсы (одна на одну шпалу). На кранах установлен датчик, который измеряет скорость ветра. Если скорость ветра превышает допустимую, то работа кранов прекращается. Транспортируют краны в разобранном виде. Раствор подаётся в растворном ящике объёмом 0,25м^3. Керамический кирпич подаётся на деревянный поддонах (250шт), силикатный – металлических поддонах(500 шт.). Для кладки используют подмостки.
Для подъема строительных и технологических конструкций используют грузозахватные устройства в виде гибких стальных канатов, различного рода траверс, механических и вакуумных захватов.
К конструкциям грузозахватных устройств предъявляются два основных требования:
возможность простой и удобной строповки и расстроповки;
надежность зацепления или захвата, исключающих возможность обрыва груза.
Горизонтальная гидроизоляция - из одного слоя Г-ПХ-БЭ-ПП/ПП-3.0 СТБ 1107-98 на мастике МБПГ СТБ 1262-2001 по огрунтовке мастикой МБПГ разбавленной уайт- спиритом в соотношении 2:1 на отм. -0.340.
Вертикальная гидроизоляция - окраска в два слоя мастикой МБПГ СТБ 1262-2001 по предварительно выровненной бетонной поверхности.
Перекрытия и покрытие - сборные многопустотные железобетонные плиты по серии Б1.041-1 вып. 1-3.
Термическое сопротивление наружных стен - RТ=3.21²°С/Вт.
Утепление чердачного перекрытия - плиты минералловатные ПЛ-50-1000.500.60 ТУ ВУ 400051892.431-2005 толщиной 120 мм с устройством ходовых трапов шириной 600 мм.
Термическое сопротивление покрытия - 3.2 м²°С/Вт.
Кровля - скатная их асбестоцементных волнистых листов профиль 40/150-8П СТБ 1118-98 по деревянной стропильной системе.
Входные двери предусмотрены металлические усиленные, укомплектованные охранно-переговорным устройством.
Мероприятия по пожарной безопасности.
К зданию предусмотрена возможность подъезда пожарных автомобилей. Все несущие конструктивные элементы здания предусмотрены из материалов соответствующих IY степени огнестойкости. При прокладке кабелей и трубопроводов через ограждающие конструкции зазоры между ними заполнены строительным раствором на всю толщину.
Наружное пожаротушение осуществляется с помощью автомобилей пожарных команд с забором воды из пожарных гидрантов, установленных в наружной водопроводной сети.
Выходы из лестничных клеток на чердак и кровлю предусмотрены через противопожарные люки и слуховые окна.
Из подвала предусмотрены выходы наружу, для дымоудаления из лестничной клетки - окна. Двери в технические помещения подвала - противопожарные 2-го типа.
Мероприятия по шумозащите.
Здание расположено на значительном удалении от транспортных потоков и поэтому разработка специальных мероприятий по шумозащите не требуется.
Заполнение оконных и дверных проемов запроектировано трехслойным, лоджии запроектированы остекленными, что значительно снижает уровень внешних шумов.
Инсоляция и освещенность.
Продолжительность инсоляции и естественная освещенность помещений жилого дома соответствуют требованиям СНиП 2.08.01-89 и СНБ 2.04.05-98.
ВОДОПРОВОД И КАНАЛИЗАЦИЯ.
Стоки от проектируемого дома поступают по самотечной сети бытовой канализации в существующую поселковую сеть бытовой канализации согласно технических условий КУП "УКС Витебского района" №103 от 24.12.2008г.
Подземные воды из под фундаментов отводятся дренажной системой с выпуском в существующий овраг.
Самотечная сеть выполнена из керамических труб. Колодца на сети приняты из сборных железобетонных элементов. Проектирование и расчет дренажа выполнен по П8-2000 к СНБ 5.01.01-99" Проектирование и устройство защиты подземных сооружений от грунтовых вод" и по серии 8.005-1 Конструкции пластовых дренажей".
Холодное водоснабжение предусматривается от наружной водопроводной сети. На вводе в здание устанавливается водомерный узел со счетчиком CВ-40.
Горячее водоснабжение предусмотрено от поквартирных водонагревателей АОГВ-24-ОП/ЗП расположенных на кухне.
Отвод сточных вод осуществляется самотеком в наружную сеть бытовой канализации.
Расчет внутреннего водопровода и канализации выполнен в соответствии со СНиП2.04.01-85 "Внутренний водопровод и канализация здании"
Общий расход холодной воды расчетный равен:q=1,74 л/с
Общий расход сточных вод равен:q=3,34 л/с
Трубопровод предусмотрен: водопровод из пропиленовых труб по СТБ 1293-2001 канализация из полипропиленовых труб канализационных по ТУ 2248-043-00284581-2000.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ.
Система отопления горизонтальная однотрубная. Трубопроводы системы отопления прокладываются над полом. Удаление дыма предусматривается через трубу дымоудаления, забор воздуха на горение - снаружи здания через воздухозаборный канал. Изготовление узлов, монтаж систем отопления и вентиляции выполнены в соответствии с требованиями пособия П1-2000 к СНиП 2.04.01-85 "Внутренние санитарно-технические системы. Производство работ". Испытание внутренних санитарно-технических систем произведено в соответствии с требованиями СНиП 3.05.01-85 "Внутренние санитарно-технические системы".
Расчет систем вентиляции произведен в соответствии с требованиями СНБ 4.02.01-03 "Отопление вентиляция и кондиционирование воздуха" и СНиП 2.08.02-89 "Общественные здания и сооружения". Удаление воздуха из кухонь и санузлов - через вентиляционные каналы в стенах, приток - через форточки и открывающиеся створки оконных блоков.
Удальный расход тепловой энергии на отопление и вентиляцию составляет
q=26 Втч/м²°Ссут
ГАЗОСНАБЖЕНИЕ.
Расчетный часовой расход газа для проектируемого здания составляет на плиту 1,22 м³/час, - на котел 2,38 м³/час.
