2 Стадии разработки конструкторской документации
Разработка конструкторской и технологической документации.
При разработке КД и ТД главным определяющим фактором является ГОСТ по ЕСКД, ЕСТД и стандарты предприятия. В процессе разработки конструктор-технолог должен руководствоваться следующим:
Конструктивный технологический маршрут должны быть оптимальным.
Используемые материалы должны иметь низкую цену.
В конструкции необходимо как можно больше использовать типовые решения.
Рациональным направлением проектирования является использование в конструктиве заимствованных узлов.
Внешне контуры узла должны быть плоскими или сферическими с определенным радиусом.
Материалы должны быть легко обрабатываемыми.
Отсутствие специальных средств измерения.
Ограниченное число деталей с малыми допусками.
Широкое использование материалов из пластмасс и других прогрессивных материалов.
Иметь возможность комбинированного внешнего вида.
При разработке технологии необходимо предусмотреть следующее:
Рациональный маршрут изготовления.
Чаще использовать типовые операции и типовые переходы с типовой оснасткой.
Малое использование вспомогательных материалов.
Сокращенное применение измерительных средств.
Отсутствие необходимости профессионального мастерства.
Исключение вредных испарений.
Сокращенные циклы изготовления.
Малое использование специальной оснастки.
Широкая возможность использования УСП.
Сокращенное использование энергетических затрат.
Изложенное выше принципы нашли свое отражение в стандартах предприятия, технологических инструкциях и являются руководящим материалом при разработке технологий.
В деятельности любого предприятия используется большая номенклатура технической документации, главной из которой является конструкторский чертеж, технологический процесс, технологические инструкции, нормы расхода материалов, конструкторские чертежи на оснастку, расцеховки, определяющие маршрут, стандарты предприятия. Разработки технологий производятся на формах 2 и 1Б по ЕСТД. В правой верхней части бланка находится информация по методу технологического процесса, номер процесса на узел изделия в целом. В средней верхней части находятся обозначения, тип изделия, конструкторский зашифрованный номер на узел и наименование узла. В левой части бланка 2 находятся графы по согласованию с разработчиком, проверяющим. Имеются отметки по метрологической экспертизе, нормконтроле. Остальные части форм 2 и 1Б схожи и предназначены для изложения общих технических требований, определения маршрутов технологии с характеристикой самих операций, перечня необходимого оборудования и оснастки с инструкцией для выполнения операций. В маршрутной технологии должны быть отражены измерительные средства и контрольные операции.

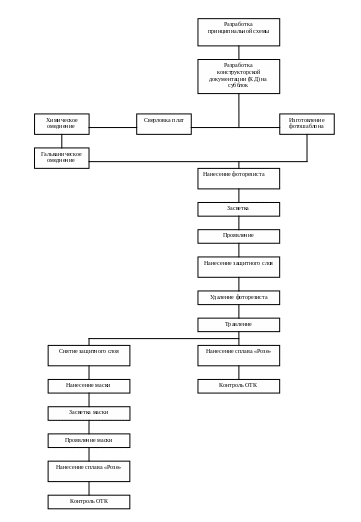

3 Технология изготовления печатных плат
