Министерство образования республики Беларусь

Учреждение образования

«Минский государственный высший радиотехнический колледж»

ОТЧЕТ

по практической работе № 1

Обработка результатов многократного измерения частоты осциллографическими методами Вариант № ___

Выполнил учащийся гр. __________

_______________________________

Проверил______________________

_______________________________

2009

1. Цель работы

1.1 Изучение осциллографических методов измерения частоты низкочастотных сигналов, а также методики обработки результатов многократного измерения физической величины (уяснение необходимости, условий и путей реализации таких измерений).

1.2 Приобретение практических навыков измерения частоты осциллографическими методами и обработки результатов многократного её измерения.

2. Рабочее оборудование

2.1 Универсальный электронный осциллограф С1-65

2.2 Генератор сигналов низкочастотный Г3-109 (источник исследуемых сигналов)

2.3 Генератор сигналов низкочастотный Г3-123 (источник образцовых сигналов)

2.4 Соединительные кабели (3 шт)

3. Задание для экспериментальной части работы

3.1 Измерить многократно (n₁=3) частоту заданного (табл. 1) сигнала генератора Г3-109, используя линейную калиброванную развёртку осциллографа С1-65, обработать полученную информацию с учетом класса точности осциллографа С1-65 и точности отсчёта отрезка .

3.2 Измерить многократно (n₂, табл. 2) частоту заданного сигнала и обработать полученную информацию с учётом заданных значений n₂ и (табл. 4).

3.3 Измерить многократно (n₃, табл. 3) частоту заданного сигнала, используя различные фигуры Лиссажу и обработать полученную информацию с учетом n₃ и (табл. 4).

3.4 Выбрать исходные данные в соответствии с вариантом задания:

f_Г3-109 = … кГц, n₂ = … , n₃ = … , P_д = … .

4. Схемы измерений

Рисунок 1. Структурная схема установки для измерения частоты методом линейной развёртки.

Рисунок 2. Структурная схема установки для измерения частоты методом круговой развёртки.

Г3-123

1

С1-65 X

Y

Г3-109

1

Рисунок 3. Структурная схема установки для измерения частоты методом фигур Лиссажу.

5. Таблицы для записи исходных данных, результатов измерений и вычислений.

Таблица 1. Результаты измерения частоты методом линейной развёртки

№ изм.	 Т, дел.	КГ, мс/дел.	fX, Гц	, %	, Гц
1
2
3

Таблица 5.2. Результаты измерения частоты методом круговой развёртки.

№ изм.	f(Г3-123), Гц	C1-65 изобр.	n шт	fi=fo·n Гц	Гц	Гц2
1
2
3
4
5
6
7
8
9
n2 =...

Таблица 5.3 Результаты измерения частоты методом фигур Лиссажу.

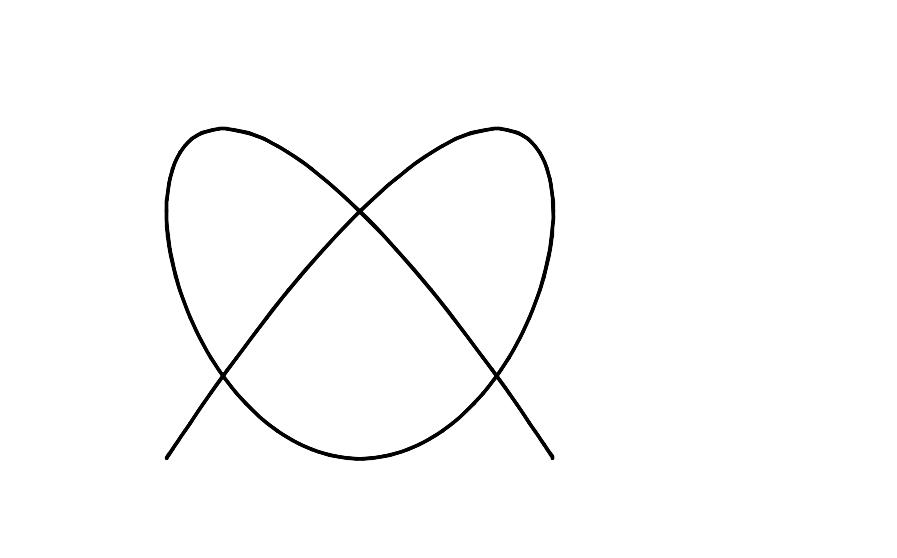

	№ изм.	f(Г3-123), Гц	Ф.Л.		nx шт	ny шт	fi=fo Гц		Гц	Гц2
	1
	2
	3
	4
	5
	6
	7
	8
	9
	10
	11
	12
	13
	14
	15
	16
	17
	n3 = ...
№ 1 f0 = fx				№ 2 f0=fx·2/3				№ 3 f0=fx·1.5			№ 4 f0=fx·3/4
№ 5 f0=fx·0.5				№ 6 f0=fx·2				№ 7 f0=fx·0.4			№8 f0=fx·2.5
№ 9 f0=fx·1/3				№ 10 f0=fx·3				№ 11 f0=fx·2/7			№ 12 f0=fx·3.5
№ 13 f0=fx·0.25				№ 14 f0=fx·4				№ 15 f0=fx·2/9			№16 f0=fx·4.5
№ 17 f0=fx·5				№18 f0=fx·0.2				№19 f0=fx·0.8			№20 f0=fx·5/4

Таблица 5.4.Результаты обработки многократных измерений частоты.

Физ. вел.	nизм шт.	Гц	–	Kст –	μ Гц	fx кГц	δf %
п. 2.2	n2 =
п. 2.3	n3 =

Расчётные формулы:

= – среднее арифметическое значение частоты,

– остаточная погрешность, v_i <3σ.

– среднеквадратическое отклонение от среднего арифметического значения .

– грубая ошибка (промах)

– максимальное значение случайной погрешности для заданной P_д

δ _ƒ=( μ /ƒ )*100% - относительное значение случайной составляющей погрешности измерения частоты ƒ_x исследуемого сигнала.

_ _

Результат измерения ƒ_x=ƒ‭ ± μ при P_д = … или ƒ_x=ƒ ± δ_ƒ при P_д = …

Выводы:

Выводы по результатам выполненной работы должны содержать информацию о точности применяемых методов и сложности их реализации, а также о влиянии на точность конечного результата числа проведённых измерений. ____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
