3.3 Обработка

Способы обработки деталей из нитинола вписываются в рамки широко используемых в России технологий обработки титановых сплавов. Производство сплавов памяти на основе никеля и титана и различных полуфабрикатов из них было освоено в России в промышленных масштабах сорок лет назад. При этом по заказу потребителей помимо основных выпускаемых сплавов марок ТН и ТМН специально изготавливались сплавы, аустенитно-мартенситные превращения которых реализовывались при любой заданной температуре (в пределах существования у никелида титана эффекта памяти формы). В настоящее время себестоимость производства нитинолового полуфабриката составляет около 3000 руб./кг.

Никелид титана в жидком состоянии легко поглощает газы и взаимодействует со многими веществами. Поэтому его выплавка производится в вакууме или атмосфере чистого инертного газа. К слиткам предъявляются высокие требования по однородности химического состава и чистоте от примесей. Хорошее качество металла достигается применением комбинированного способа плавки, при котором вначале плавка производится в вакуумной гарнисажной печи, после чего полученный электрод вторично переплавляют в электродуговой вакуумной печи в слитки массой до 1 т.

Никелид титана подвергают обработке давлением в интервале температур 700 – 900°С. Нагрев до более высоких температур опасен из-за сильного окисления и образования хрупкого газонасыщенного поверхностного слоя.

Особенно важную роль играет технологическая операция термофиксации. Сложность этой операции обусловлена проявлением эффекта памяти после придания заготовке из никелида титана требуемой формы. Заготовку деформируют при комнатной температуре. Для сохранения формы и размеров производят жесткое фиксирование по всем степеням свободы (заневоливание) с последующим нагревом в вакууме до температуры 650 – 700°С, т. е. до аустенитного состояния. В результате такой операции достигается стабильное состояние структуры и формы, которые объект «запоминает».

Химический состав двух сплавов, наиболее широко используемых на отечественных предприятиях, приведен в таблице 2.

Из сплавов никелида титана производят листы толщиной до 10 мм, проволоку, прессованные прутки диаметром до 110 мм и трубы с наружным диаметром до 50 мм.

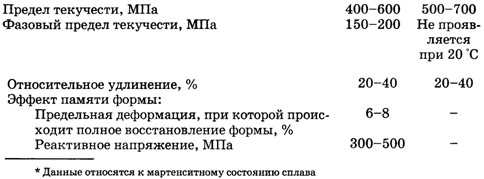

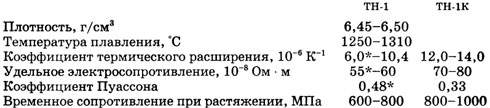

Основные свойства сплавов никелида титана приведены ниже:

Сплавы на основе никелида титана плохо поддаются механической обработке, особенно сплавы типа ТН-1, в которых интервал прямого мартенситного превращения находится вблизи комнатной температуры. В процессе резания происходят структурные превращения в поверхностном слое, приводящие к появлению эффекта памяти и резкому изменению механических свойств. Для механической обработки следует применять твердосплавные резцы с оптимальной геометрией и специальные охлаждающие среды.

Никелид титана в зависимости от состава и условий деформирования может иметь как однократно, так и многократно обратимый ЭПФ. Многократно обратимый эффект памяти проявляется при термоциклировании через интервалы прямого и обратного мартенситных переходов. Этот эффект проявляется как в нагруженном, так и в ненагруженном состоянии материала и сохраняется практически независимо от числа теплосмен.

Помимо никелида титана ЭПФ обнаружен во многих сплавах. Однако, как показали исследования, практическое применение, кроме никелида титана, имеют только сплавы на основе меди, такие как тройные сплавы Cu – Al – Ni и Cu – Zn – Al. Эти сплавы привлекли внимание в связи с резким расширением сферы применения сплавов с ЭПФ и необходимостью обеспечения экономичности их производства. Стоимость сплавов на основе меди по данным японских фирм составляет не более 10 % от стоимости никелида титана.
