Тема: Измерение вертикальных углов
Цель работы:
освоить методику измерения вертикальных уг- лов и обработки полученных результатов, приобрести началь- ные навыки измерений
Время работы – 2 часа
Углом наклона называют угол между горизонтальной пло- скостью и направлением на наблюдаемую точку. Если наблюдаемая точка расположена выше вершины угла, то углу на- клона придается знак плюс, если нижс — минус,
При измерении угла наклона теодолитом нулевой диаметр алидады с помощью уровня приводят в горизонтальную плос- кость, а нулевой диаметр лимба, параллельный визирной оси трубы, наводят на наблюдаемую точку. В теодолитах с ком- пенсаторами при вертикальном круге горизонтально распола- гают отсчетный индекс.
Измерение углов наклона выполняют при создании высот- ных съемочных сетей и сетей сгущения тригонометрическим нивелированием. В строительной практике углы наклона изме- ряются при передаче отметок на верхние ярусы возводимых сооружений, а также при наблюдениях за их осадкой.
В зависимости от конструкции теодолита деления на лимбе вертикального круга подписывают от 0 до 360' против хода часовой стрелки (теодолиты Т30, Т15, Т5) или по ходу часо- вой стрелки (теодолит ТТ-5).
В теодолитах 2ТЗ0, Т 15К и 2Т 5К вертикальный круг имеет четыре сектора по 60', из них два противоположных имеют положительную оцифровку, а два других — отрицательную. На рис. 1, в отсчет по вертикальному кругу теодолита 2Т30 равен ( — 0о42,5'). При отсутствии у цифры 0 знака минут отсчет был бы положительным (+0о 17,5').

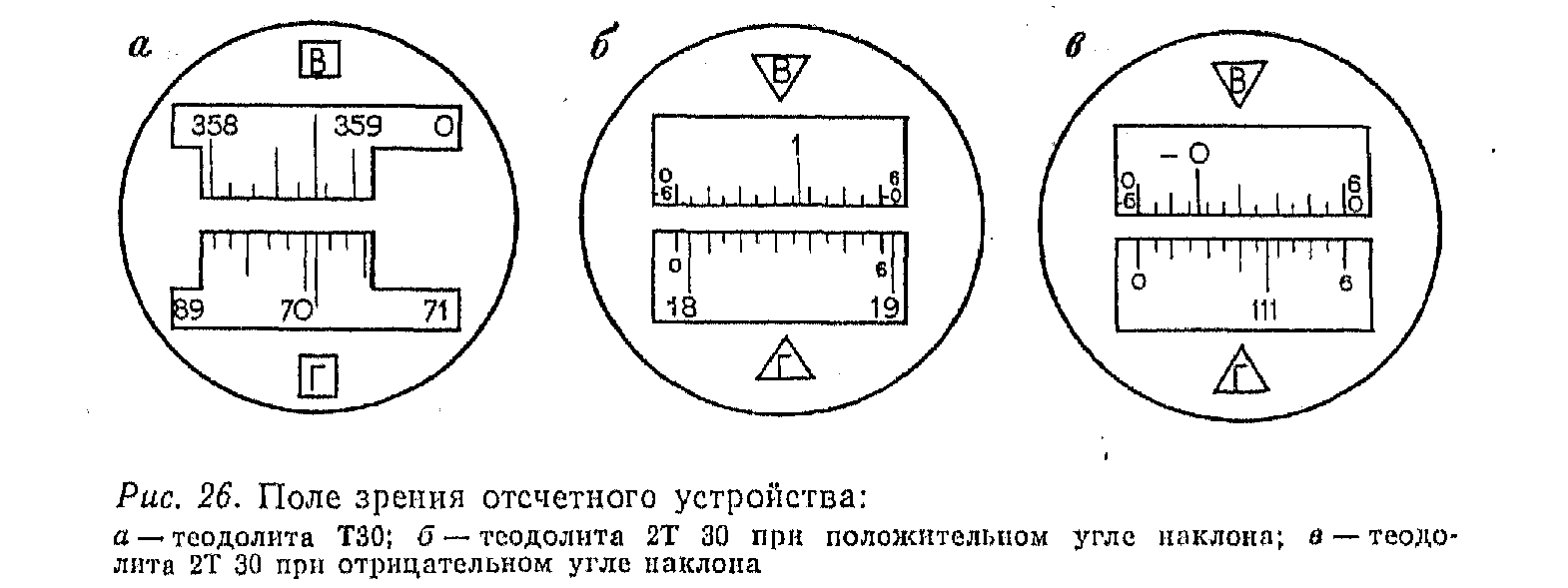

Рис.1. Поле зрения отсчетного устройства теодолтита при отрицательном угле наклона.
Измерение углов наклона осуществляют в таком порядке. Устанавливают теодолит в рабочее положение, приводят уро- вень вертикального круга в нуль-пункт, визируют на наблюдае- мую точку и берут отсчет по вертикальному кругу, например отсчет Л 'при круге лево, У теодолита Т 30 нет уровня при вер- тикальном круге — его заменяют уровнем при горизонтальном круге. Пузырек этого уровня приводят в нуль-пункт подъем- ными винтами теодолита.
Аналогичные действия производят при другом положении вертикального круга и получают отсчет П,
По результатам измерений определяют место нуля Мо вер- тикального круга. Место нуля — это отсчет, соответствующий горизонтальному положению визирной оси зрительной трубы и оси уровня или горизонтальному положению отсчетного индекса в теодолитах с компенсаторами.
Место нуля МО и угол наклона υ вычисляют по формулам:
для теодолитов Т 30 и Т 15
МО = 0,5 (Л+ П+ 180');
υ = 0,5 (Л — П — 180');
υ = Л — МО = МО — П — 180',
для теодолитов 2Т30, 2Т15К и 275К
- М0 =0,5 (Л+П);
υ = 0,5 (Л — П);
υ = Л — МО = МО — П.

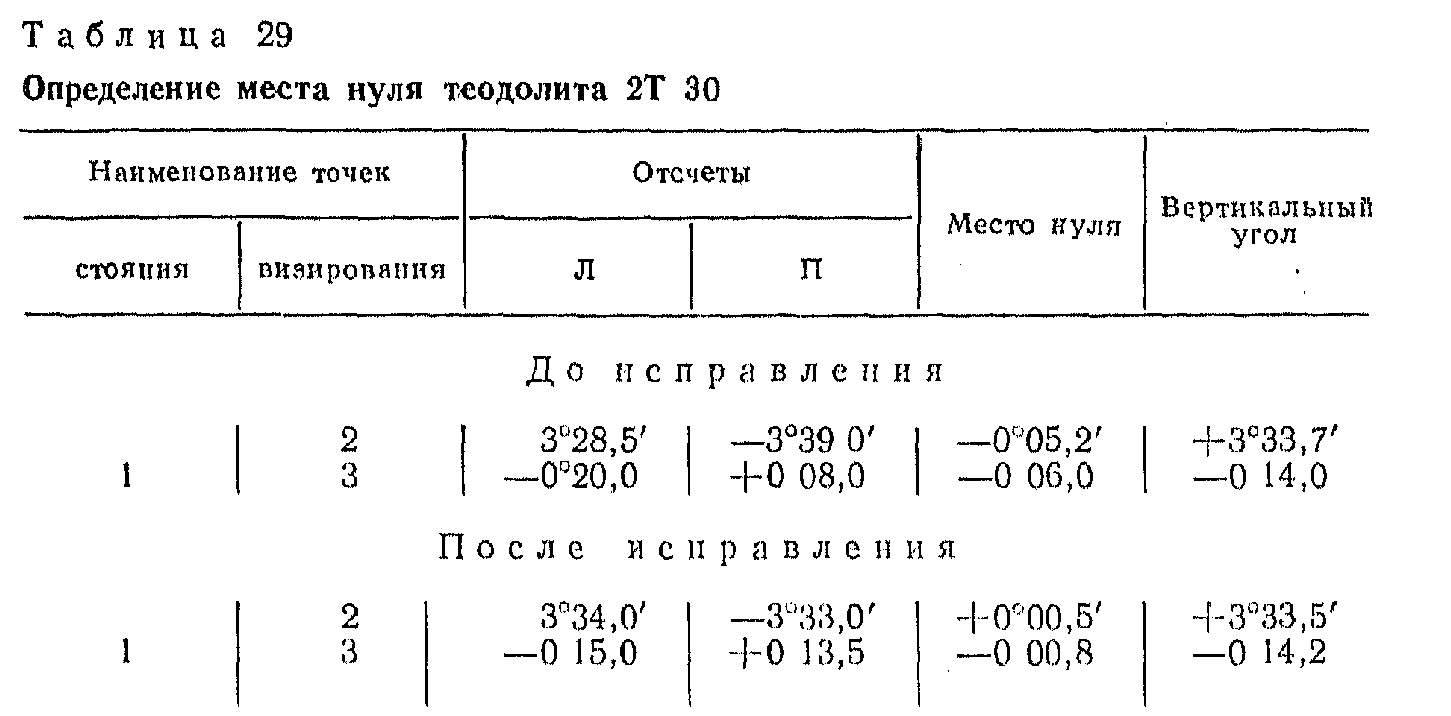

Таблица 1.
При вычислении MO и v по формулам (47) к отсчетам, мень- шим 90", прибавляют 360'.
Поскольку постоянство М0 является контролем измерений, его необходимо определять несколько раз, наводя трубу на раз- личные точки местности.
Колебания места нуля не должны превышать для теодоли- тов
Т30 и ТТ30 – 1,5’
Т15 и Т15К - 0,5‘
Т5 и Т5К – 0,1‘
Для удобства вычислений МО приводят к значению, близкому к 0.
Пример на определение места нуля теодолита 2Т30 дан в табл.1. По формулам имеем;
МО = 0,5 (3о28,5' — 3о39,0') = — 0о05,2', υ = 3о28,5' — ( — 0о05,2') = +3о33,7',
МO = 0,5 ( — 0о20,0'+ 0о08,0') = — 0'06,0', υ = — 0о20,0' — ( — 0о06,0') =- — 0о14,0',
В нашем примере постоянство места нуля выдержано в до- пустимых пределах (0,8'), однако его величину целесообразно уменьшить. Для этого тщательно приводят пузырек уровня в нуль-пункт и на вертикальном круге устанавливают отсчет, равный углу наклона на данную точку (например υ=+3'34' на точку 2). При этом горизонтальный штрих сместится с на- блюдаемой точки и ее вновь совмещают с ней исправитель- ными винтами сетки нитей, После исправления измерения для контроля повторяют. В нашем примере после исправления места нуля оно оказалось равным МО= — 0'00,6'.
В теодолитах с уровнем при вертикальном круге после оп- ределения места нуля исправление производят следующим об- разом. Установочным винтом уровня приводят пузырек в нуль- пункт, а наводящим винтом зрительной трубы устанавливают отсчет, равный МО. При этом визирная ось займет горизон- тальное положение. Действуя установочным винтом уровня добиваются такого положения, когда отсчет по вертикальному кругу будет равен нулю. При этом пузырек уровня отклонится от нуль-пункта; его возвращают в нуль-пункт юстировочными винтами уровня.
Задание
1. Определите место нуля и измерьте углы наклона на две точки, Результаты запишите в журнал измерения вер- тикальных углов и обработайте их.
2 .Опишите порядок действий при исправлении места нуля,
День 5
по дисциплине «Прикладная геодезия»
