Обработка результатов:
Таблица 7 – «Результаты испытаний»
Вывод: В результате проведенных испытаний марка стали Ст3сп.
Практическая работа №2 «Определение марки кирпича»
Сущность работы: изготавливаем образцы, имитирующие кирпичную кладку. Измеряем образцы для определения площади поперечного сечения. Образцы испытываем на сжатие и изгиб. Определяем предел прочности при сжатии и изгибе. По полученным значениям устанавливаем марку кирпича.
Аппаратура: гидравлический пресс, штангельциркуль, измерительная линейка, приспособление для испытания на изгиб.
Подготовка работы: изготавливаем образцы, поверхность керамического кирпича выравниваем цементо-песчаннным раствором 1:3, В/ц=0.4 (В/ц. - водоцементное отношение). Образцы выдерживаем трое суток. Допускается заменить раствор войлочной прокладкой.
Проведение работы:
измеряем образцы;
устанавливаем их на нижнюю плиту пресса строго по центру;
испытываем до разрушения.
Схемы и формулы:

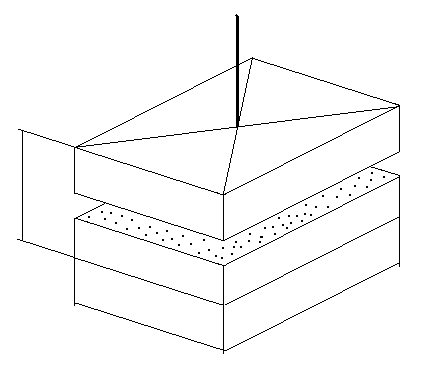

Рисунок 6 – «Схема испытания кирпича на сжатие»

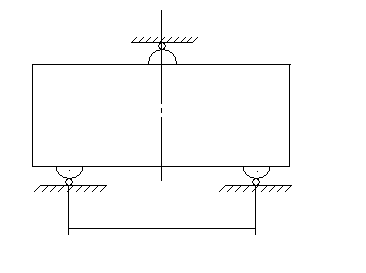

Рисунок 7 – «Схема испытания кирпича на изгиб»
Обработка результатов:
Таблица 6 – «Результаты испытаний»
№ исп. |
Размеры см. |
Fсеч см2 |
P кгс |
Rсж
|
Размеры см. |
P кгс |
Rизг
|
Марка М |
||
длина a |
ширина b |
Ширина a |
Высота h |
|||||||
1
2 |
25 |
11.9 |
297.5 |
1639.34 |
55.1 |
12.1
12 |
8.8
8.7 |
655.7 |
21.6 |
75
175 |
Rизг = 2.1 мПа, Rсж= 5.3 мПа.
Вывод: В результате проведённых испытаний марка кирпича М75. По испытанию одного кирпича – наименьший показатель для отдельного образца.
Практическая работа №2 «Оценка качества кирпича по внешнему виду»
Сущность работы: оценка качества кирпича по внешнему виду. Для этого отбираем необходимое количество кирпичей, осматриваем их, производим замеры для сопоставления с ГОСТ 530-95 для заключения о пригодности.
Аппаратура: измерительная линейка, штангельциркуль, поверочный металлический угольник, набор щупок.
Подготовка работы: отбор кирпичей для осмотра из разных мест.
Проведение работы:
Определение наличия недожога, пережога;
Определение размеров кирпича (см. табл. 5);
Вычисление отклонений по размерам;
Установка непрямолинейности рёбер и граней;
Определение отбитости углов и рёбер;
Определение наличия трещин.
Схемы и формулы:

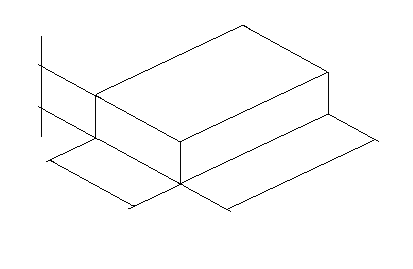

Рисунок 4 – «Керамический кирпич»

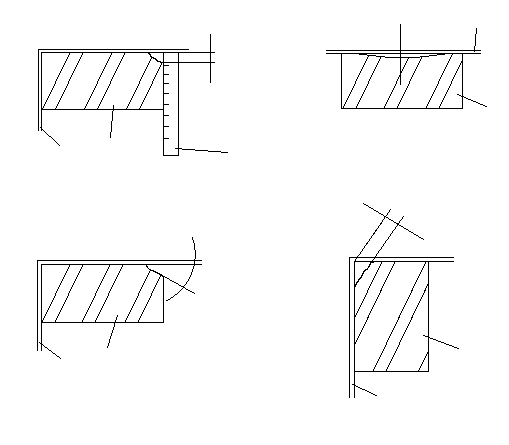

Рисунок 5 – «Измерение искривлений поверхностей и рёбер кирпича»
1 – стальной угольник
2 – кирпич
3 – стальная линейка
