- •Список экзаменационных вопросов по курсу «Схемотехника эвм», 4-й семестр. 2012 г.
- •Задачи анализа и задачи синтеза в деятельности инженера-схемотехника: их особенности и различия.
- •Основные физические величины, используемые при описании электромагнитных устройств: что характеризуют эти величины.
- •Как свойство накопления энергии в магнитном поле влияет на характеристики цифровых устройств?
- •Источники электрической энергии: для чего они нужны в электронных информационных устройствах? Каково основное отличие вольт-амперной характеристики источника электрической энергии?
- •Системные законы (уравнения) в математической модели цепи. Что они характеризуют? Назовите основные системные законы, позволяющие описывать процессы в электрической цепи.
- •Что называют сигналом в электронных информационных устройствах? Каков общий принцип отображения данных (информации) в сигнале?
- •Чем определяется точность при переходе к цифровому способу отображения информации в сигнале.
- •Каково может быть влияние на логический сигнал резистора, подключенного между выходом логического элемента и одним из выводов источника питания? Чем определяется сила этого влияния?
- •Что такое – свойство функциональной полноты системы логических функций. Какие совокупности логических функций обладают свойством функциональной полноты.
- •Теорема де Моргана и дуальные изображения логического элемента с несколькими входами. Для чего могут быть полезны дуальные изображения лэ?
- •Как могут быть построены электронные логические устройства, реализующие логические функции двух и более аргументов?
- •В чем состоит основное преимущество комплементарной схемотехники логических элементов с точки зрения энергоэффективности и в отношении динамических свойств (скорости переключения)?
- •Каковы основные характеристики, используемые для оценки динамических свойств лэ?
- •Что такое «многоразрядный логический вентиль» и для какой цели он используется?
- •Как можно реализовать любую из логических функций двух аргументов, а) используя только двухвходовый элемент и-не; б) используя только двухвходовый элемент или-не?
- •Что называют логической глубиной комбинационной схемы. Оцените логическую глубину для заданной вам логической схемы.
- •Каков обычный порядок проектирования цифрового устройства? Какими могут быть критерии минимизации, выполняемые при проектировании?
- •Проектирование произвольной логики комбинационного типа производится по этапам.
- •Каким способом можно наращивать разрядность дешифратора? Опишите схемотехнические приемы, укажите, каким требованиям должны удовлетворять используемые при этом малоразрядные дешифраторы.
- •Приоритетный шифратор вырабатывает на выходе двоичный номер старшего запроса.
- •Воздействие временной задержки в логическом элементе при инвертировании сигнала а
- •Для чего используется импульсное устройство, называемое «триггером Шмитта»? Каков принцип функционирования триггера Шмитта?
- •Простой rs-триггер на элементах или-не: схема, принцип функционирования, таблица изменения состояний. Дуальная конфигурация rs-триггера на элементах и-не.
- •Условное графическое обозначение асинхронного rs-триггера
- •Триггеры типа crs (с управляемой записью): принцип функционирования, таблица изменения состояний, временные диаграммы, иллюстрирующие работу. Варианты crs-триггеров на элементах разного типа.
- •Триггер, управляемый перепадом синхросигнала: принцип функционирования, таблица изменения состояний, временные диаграммы, основное отличие от более простых триггерных цепей.
- •Двухступенчатый триггер: структурные особенности построения, принцип функционирования, таблица изменения состояний, временные диаграммы, основное отличие от более простых триггерных цепей.
- •Регистры для хранения данных: назначение, принципы построения, разновидности, особенности использования.
- •Сдвиговые регистры: их основные применения, принципы организации, особенности функционирования.
- •Счетный триггер: особенности построения, принцип функционирования, таблица изменения состояний, временные диаграммы, основное назначение счетного триггера.
- •Способы ускорения переноса в счетчике. Счетчик со сквозным переносом. Связь между задержкой переключения разряда и максимальной частотой счета.
- •Организация счетчика с модулем пересчета, отличным от 2n. Для чего может понадобиться изменять модуль пересчета в ходе работы устройства, как это можно сделать?
Сдвиговые регистры: их основные применения, принципы организации, особенности функционирования.
Последовательные (сдвигающие) регистры представляют собою цепочку - разрядных схем, связанных цепями переноса.
В однотактных регистрах со сдвигом на один, разряд вправо (рис. 3.43, а) слово сдвигается при поступлении синхросигнала. Вход и выход последовательные (DSR — Data Serial Right). На рис. 3.43, б показана схема регистра со сдвигом влево (вход данных DSL — Data Serial Left), а на рис. 3.43, в иллюстрируется принцип построения реверсивного регистра, в котором имеются связи триггеров с обоими соседними разрядами, но соответствующими сигналами разрешается работа только одних из этих связей (команды "влево" и "вправо" одновременно не подаются).

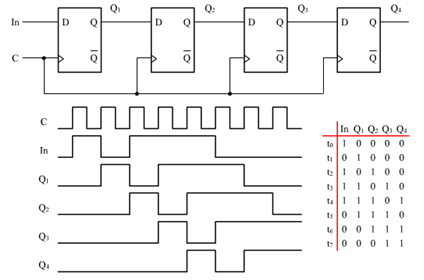

Наиболее распространенным видом регистров являются регистры сдвига. Регистром сдвига называют цифровую схему, состоящую из последовательно включенных триггеров, содержимое которых можно сдвигать на один разряд влево или вправо подачей тактовых импульсов. На рисунке приведена структурная схема регистра сдвига на синхронных D-триггерах. Описанный регистр называется регистром сдвига с последовательным приемом информации. Выдача информации у него может быть как параллельной, так и последовательной. При параллельной выдаче информация снимается одновременно с выходов всех триггеров. Последовательная выдача осуществляется с выхода Q4 при последующих тактовых импульсах |

Рассмотрим действие регистра при записи в него числа 0011, начиная с правого – младшего – разряда. До записи числа все триггеры устанавливают в нулевое состояние. Затем на вход схемы подается серия импульсов, соответствующая записываемому числу, а на вход С подаются тактовые импульсы. Сначала на вход поступает импульс, соответствующий первому из записываемых разрядов. В конце тактового импульса он дает Q1 = 1 на выходе левого триггера. В конце следующего тактового импульса информационный импульс продвигается на выход следующего триггера и т. д. Одновременно продвигаются вправо и другие цифры записываемого числа. После прихода четырех тактовых импульсов все число оказывается записанным в четырех триггерах, причем старший разряд числа записи в левом триггере, а младший – в правом. Чтобы записанная информация сохранилась, дальнейший сдвиг прекращается. Это осуществляется прекращением подачи тактовых импульсов.
На рис. 4.22 показан регистр сдвига с последовательным вводом и параллельным выводом. Информация в такой регистр вводится последовательно (по одному биту), а считывается “параллельно” (т.е. все биты считываются одновременно). В альтернативных регистрах с последовательным вводом и последовательным выводом данные последовательно вводятся и последовательно снимаются с выхода последнего триггера (рис. 4.23). Некоторые способы их использования: Регистры часто используются для хранения данных, т.е. набора битов, который представляет двоичное число. Однако сдвиговый регистр может быть использован для деления на любую величину, являющуюся степенью 2, что достигается простым сдвигом числа в регистре на нужное количество позиций вправо. Предположим, в 8-разрядном регистре хранится десятичное число 10 (в двоичной форме — 00001010). Сдвиг числа на одну позицию вправо, т.е. по направлению к старшему значащему биту, даст результат 00000101, т.е. десятичное число 5. Если хранящиеся в регистре числа сдвигать не вправо, а влево (что подразумевает соединение триггеров справа налево, а не слева направо), то, соответственно, можно выполнять умножение на степень 2.
|
