Окна и двери жилых зданий. Нормы освещенности. Перемычки над оконными и дверными проемами в кирпичных стенах. Детали установки окон.
Перемычки предназначены для перекрытия проемов в стенах из кирпича толщиной 65 мм жилых зданий. Перемычки расчитаны на нагрузки от собственного веса, веса кирпичной кладки над ними и перекрытий.
Дверные коробки можно изготовить из древесины, стали, камня; в отдельных случаях они могут быть железобетонными или кирпичной кладки.
Деревянные дверные коробки изготовляются из неоструганных досок (черновая коробка) с облицовкой деревом или из оструганных досок в различном исполнении.
Черновая дверная коробка.
Наиболее пригодным материалом для изготовления черновой коробки — деревянные бруски и балочки. Площадь сечения брусков выбирают в зависимости от того, каким способом и где устанавливают черновую коробку. На рисунке изображены отдельные элементы коробки, наклонные части которой называются откосами, горизонтальная часть ниже плиты лежня — опорным брусом, горизонтальная часть вверху — дверной перемычкой.
Перемычка и опорный брус перекрывают откосы на 8—10 см. Эту перекрывающую часть, срезаемую под углом (наклонно), называют оголовком. К откосам прибивают трехгранные анкерные планки размером 50Х30 мм. Оголовок и трехгранные планки встраивают в кладку, благодаря чему повышается жесткость соединения коробки с кладкой.
Отдельные части дверной коробки

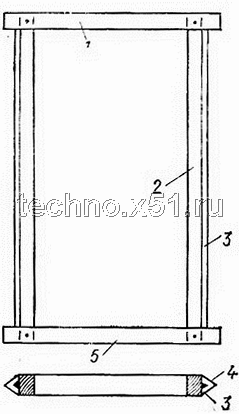

1 - перемычка; 2 - откосы; 3 - трехгранные анкерные планки; 4 - верхняя часть; 5 - лежневая часть
Соединение откосов с горизонтальными частями коробки чаще всего производится по типу соединения в шип со вставкой шипа в гнездо впотемок; от смещения его предохраняют шипом из твердой древесины или шпонка. Однако можно применить и другие типы соединения коробки, например в виде двустороннего или одностороннего ласточкина хвоста, открытого замка «в лапу»
С
оединение
черновой дверной коробки

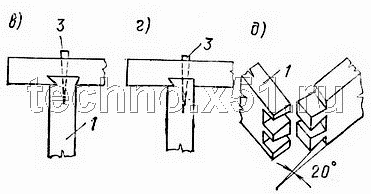

а - в шип и в лапу, без заглубления откосов; б - с заглублением откосов в перемычку и лежневую связь; в - двухсторонним ласточкиным хвостом; г - односторонним ласточкиным хвостом; д - угловым шиповым соединением
1 - откосы дверной коробки; 2 - шип; 3 - скоба; 4 - лежневая связь;
В
каменных стенах перемычки дверных
проемов подразделяются на следующие
типы: 1) каменные из цельного камня; 2)
каменные распорные; 3) деревянные дощатые;
и 4) комбинированные.

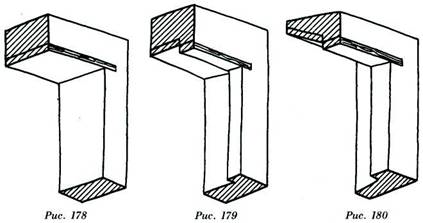

Деревянные дощатые перемычки представляют собой доску до 10 см толщиной чаще всего на высоту кирпичного ряда, лежащую плашмя. Три основных типа деревянных перемычек: 1) в одном уровне горизонтально, на глубину стены (рис. 178); 2) в разных уровнях горизонтально (рис. 179); 3) одна из досок (внутренняя) расположена наклонно (рис. 180).
