8. Внешние устройства

Видеока́рта (известна также как графи́ческая пла́та, графи́ческая ка́рта, видеоада́птер) (англ. videocard) — устройство, преобразующее изображение, находящееся в памяти компьютера, в видеосигнал для монитора.

Обычно видеокарта является платой расширения и вставляется в разъём расширения, универсальный (ISA, VLB, PCI, PCI-Express) или специализированный (AGP), но бывает и встроенной (интегрированной).

Современные видеокарты не ограничиваются простым выводом изображения, они имеют встроенный графический микропроцессор, который может производить дополнительную обработку, разгружая от этих задач центральный процессор компьютера. Например, все современные видеокарты NVIDIA и AMD(ATi) поддерживают приложения OpenGL на аппаратном уровне.

Мониторы

По виду отображаемой информации мониторы выделяют в такие группы:

1. алфавитно-цифровые

2. дисплеи, способные отображать только алфавитно-цифровую информацию

3. дисплеи, способные отображать псевдографические символы

4. интеллектуальные дисплеи, обладающие редакторскими возможностями и осуществляющие предварительную обработку данных

5. графические

6. векторные

7. растровые

По типу внутреннего устройства (технологии) мониторы разделяют на:

1. ЭЛТ — на основе электронно-лучевой трубки (англ. CRT — cathode ray tube)

2. ЖК — жидкокристаллические мониторы (англ. LCD — liquid crystal display)

3. Плазменный — на основе плазменной панели

4. Проекционный — видеопроектор и экран размещённые отдельно или объединённые в одном корпусе (как вариант через зеркало или систему зеркал)

Электро́нно-лучева́я тру́бка (ЭЛТ), кинеско́п — электровакуумный прибор, преобразующий электрические сигналы в световые.

В строгом смысле, электронно-лучевыми трубками называют^[2] ряд электронно-лучевых приборов, одним из которых является кинескоп.

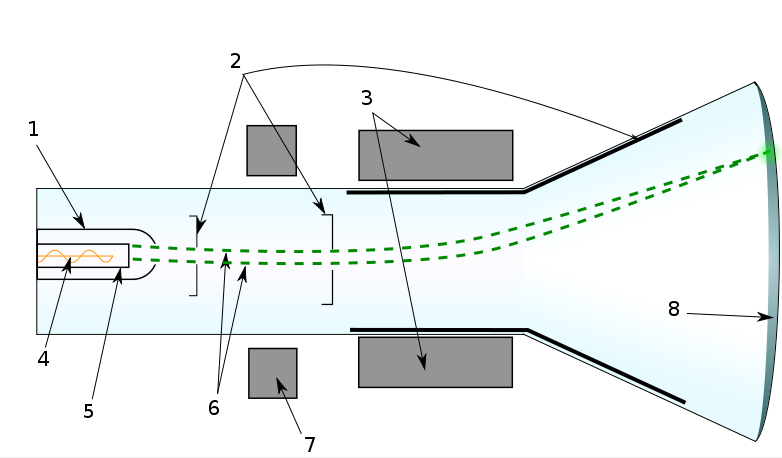

Принципиальное устройство:

• электронная пушка, предназначена для формирования электронного луча, в цветных кинескопах и многолучевых осциллографических трубках объединяются в электронно-оптический прожектор;

• экран, покрытый люминофором — веществом, светящимся при попадании на него пучка электронов;

• отклоняющая система, управляет лучом таким образом, что он формирует требуемое изображение.

Электронно-лучевая трубка

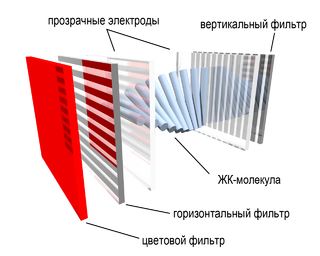

Жидкокристаллический монитор (также Жидкокристаллический дисплей, ЖКД, ЖК-монитор, англ. liquid crystal display, LCD, плоский индикатор) — плоский монитор на основе жидких кристаллов.

LCD TFT (англ. TFT - thin film transistor — тонкоплёночный транзистор) — одно из названий жидкокристаллического дисплея, в котором используется активная матрица, управляемая тонкоплёночными транзисторами. Усилитель TFT для каждого субпиксела применяется для повышения быстродействия, контрастности и чёткости изображения дисплея.

Важнейшие характеристики ЖК-мониторов:

• Разрешение: Горизонтальный и вертикальный размеры, выраженные в пикселях. В отличие от ЭЛТ-мониторов, ЖК имеют одно, «родное», физическое разрешение, остальные достигаются интерполяцией.

• Размер точки: расстояние между центрами соседних пикселей. Непосредственно связан с физическим разрешением.

• Соотношение сторон экрана(формат): Отношение ширины к высоте, например: 5:4, 4:3, 5:3, 8:5, 16:9, 16:10.

• Видимая диагональ: размер самой панели, измеренный по диагонали. Площадь дисплеев зависит также от формата: монитор с форматом 4:3 имеет большую площадь, чем с форматом 16:9 при одинаковой диагонали.

• Контрастность: отношение яркостей самой светлой и самой тёмной точек. В некоторых мониторах используется адаптивный уровень подсветки с использованием дополнительных ламп, приведенная для них цифра контрастности (так называемая динамическая) не относится к статическому изображению.

• Яркость: количество света, излучаемое дисплеем, обычно измеряется в канделах на квадратный метр.

• Время отклика: минимальное время, необходимое пикселю для изменения своей яркости. Методы измерения неоднозначны.

• Угол обзора: угол, при котором падение контраста достигает заданного, для разных типов матриц и разными производителями вычисляется по-разному, и часто не подлежит сравнению.

• Тип матрицы: технология, по которой изготовлен ЖК-дисплей.

• Входы: (напр, DVI, D-SUB, HDMI и пр.).

Органический светодиод (англ. Organic Light-Emitting Diode (OLED) — органический светодиод) — полупроводниковый прибор, изготовленный из органических соединений, которые эффективно излучают свет при пропускании через них электрического тока. Основное применение технология OLED находит при создании устройств отображения информации (дисплеев). Предполагается, что производство таких дисплеев будет гораздо дешевле, нежели производство жидкокристаллических дисплеев.

Газоразрядный экран (также широко применяется английская калька «плазменная панель») — устройство отображения информации, монитор, использующее в своей работе явления электрического разряда в газе и возбуждаемого им свечения люминофора.

Плазменная панель представляет собой матрицу газонаполненных ячеек, заключенных между двумя параллельными стеклянными поверхностями. В качестве газовой среды обычно используется неон или ксенон.

Видеоконтроллер (англ. Video Display Controller, VDC) — специализированная микросхема, являющаяся главным компонентом схемы формирования видеоизображения в компьютерах и игровых консолях. Некоторые видеоконтроллеры также имеют дополнительные возможности, например, генератор звука. Микросхемы видеоконтроллеров применялись в основном в домашних компьютерах и игровых системах 1980-х годов.

До появления микросхем видеоконтроллеров схемы формирования изображения полностью строились на дискретной логике. К середине 1970-х годов ЭЛТ-дисплеи стали популярным устройством вывода информации для микрокомпьютеров, а развитие технологии производства микросхем позволило реализовать основную часть схемы формирования изображения в виде отдельной микросхемы. Это упрощало разработку подобных схем, уменьшало габариты печатных плат и потребление энергии, снизить стоимость конечных устройств. Дальнейшее развитие видеоконтроллеров привело к появлению более сложных и многофункциональных устройств — видеопроцессоров.

Главным компонентом схемы формирования изображения всегда является видеоконтроллер, но также могут использоваться дополнительные микросхемы — ОЗУ для хранения изображения, ПЗУ для хранения графики символов, и дополнительная дискретная логика (например, сдвиговые регистры) для построения законченной схемы. В любом случае, видеоконтроллер отвечает за генерацию необходимых синхросигналов, таких как сигналы вертикальной и горизонтальной синхронизации, сигнал обратного хода луча.

Клавиату́ра — устройство, представляющее собой набор кнопок (клавиш), предназначенных для управления каким-либо устройством или для ввода информации. Как правило, кнопки нажимаются пальцами рук.

Существует два основных вида клавиатур: музыкальные и алфавитно-цифровые.

Алфавитно-цифровые клавиатуры

Алфавитно-цифровые клавиатуры используются для управления техническими и механическими устройствами (пишущая машинка, компьютер, калькулятор, кассовый аппарат, телефон). Каждой клавише соответствует один или несколько определённых символов. Возможно увеличить количество действий, выполняемых с клавиатуры, с помощью сочетаний клавиш. В клавиатурах такого типа клавиши сопровождаются наклейками с изображением символов или действий, соответствующих нажатию.

Цифровые клавиатуры

Цифровой клавиатурой называется совокупность близко расположенных клавиш с цифрами, предназначенных для ввода чисел (например, номеров). Существует два различных варианта расположения цифр на таких клавиатурах.

В телефонах используется клавиатура, в которой числовые значения клавиш возрастают слева направо и сверху вниз. Аналогичный тип клавиатуры используется в домофонах и других средствах аудиосвязи (например, в программе Skype), а также на пультах дистанционного управления (например, на пульте управления телевизором).

Мультимедийные клавиатуры

Многие современные компьютерные клавиатуры, помимо стандартного набора из ста четырёх клавиш, снабжаются дополнительными клавишами (как правило, другого размера и формы), которые предназначены для упрощённого управления некоторыми основными функциями компьютера.

Координатное устройство ввода — разновидность периферийных устройств пользовательского интерфейса, обеспечивающих ввод пространственных координат (в одном, двух, трёх измерениях).

Виды координатных устройств

1. мышь (манипулятор) - координатное устройство ввода, обеспечивающее ввод координат на плоскости в компьютер. Представляет предмет, помещающийся в ладони и перемещаемый по плоскости рукой. Имеет датчик, регистрирующий перемещение относительно плоскости, а также некоторое количество клавиш;

2. джойстик - устройство для компьютера, представляющее собой эргономичную рукоятку с одной или несколькими кнопками, закрепленную на неподвижном основании. Отклонение рукоятки и нажатие кнопок преобразуется в информацию, доступную компютерным программам. Дискретные джойстики передают в компьютер только информацию о направлении отклонения рукоятки (как правило, 8 основных направлений); аналоговые джойстики посредством аналогово-цифрового преобразователя определяют еще и величину этого отклонения;

3. сенсорный экран;

Компьютерный принтер (англ. printer — печатник) — устройство печати цифровой информации на твёрдый носитель, обычно на бумагу. Относится к терминальным устройствам компьютера.

Принтеры бывают струйные, лазерные, матричные и сублимационные, а по цвету печати — чёрно-белые (монохромные) и цветные. Иногда из лазерных принтеров выделяют в отдельный вид светодиодные принтеры.
