1 Проектировочный расчет вала на статическую прочность.

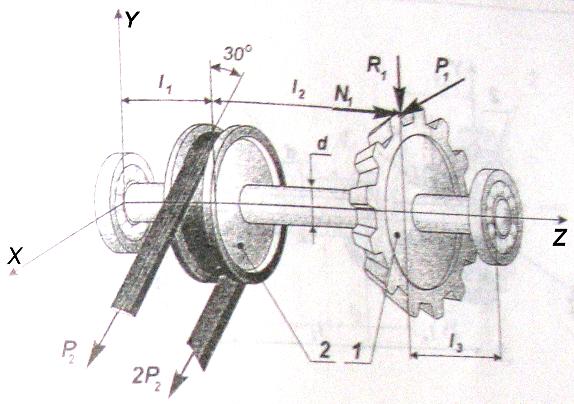

1.1 Построение расчетной схемы вала.
Исходные данные:
N1=820 H D1=0,3 м
R1=470 H D2=0,3 м
P1=2600 H σт= 700 МПа
l1=0,15 м
l2=0,4 м
l3=0,2 м
(Нм);
(Нм)
;
(Н)
(Нм)
1.2 Построение эпюр внутренних силовых факторов
Растяжение (сжатие). Вал нагружен двумя сосредоточенными продольными силами: N1 и реакцией Bz=N1. Построим эпюру нормальных сил ЭN.
Кручение. Скручивающие моменты Т1 и Т2 вызывают кручение на участке 21. Эпюру крутящих моментов строим так же, как и при чистом кручении.
Изгиб в вертикальной плоскости уz.
откуда:
(Н)
(Н)
Значит реакции найдены верно.
Участок I (0≤z1≤l1):
;
(H);
(H);
Участок II (0≤z2≤l2):
;
(H);
(H);
Участок III (0≤z3≤l3):
;
(H);
(H).
По полученным значениям строим эпюру ЭМZ.
Изгиб в горизонтальной плоскости zx.
откуда:
(Н)
(Н)
Значит реакции найдены верно.
Участок I (0≤z1≤l1):
;
(H);
(H);
Участок II (0≤z2≤ l2):
;
(H);
(H);
Участок III (0≤z3≤l3):
;
(H);
(H).
По полученным данным строим эпюру изгибающих моментов ЭМУ
Построение эпюры суммарных изгибающих моментов.
В сечениях А, В, С и D их значения будут соответственно равны:
(Нм);
(Нм);
(Нм);
(Нм);

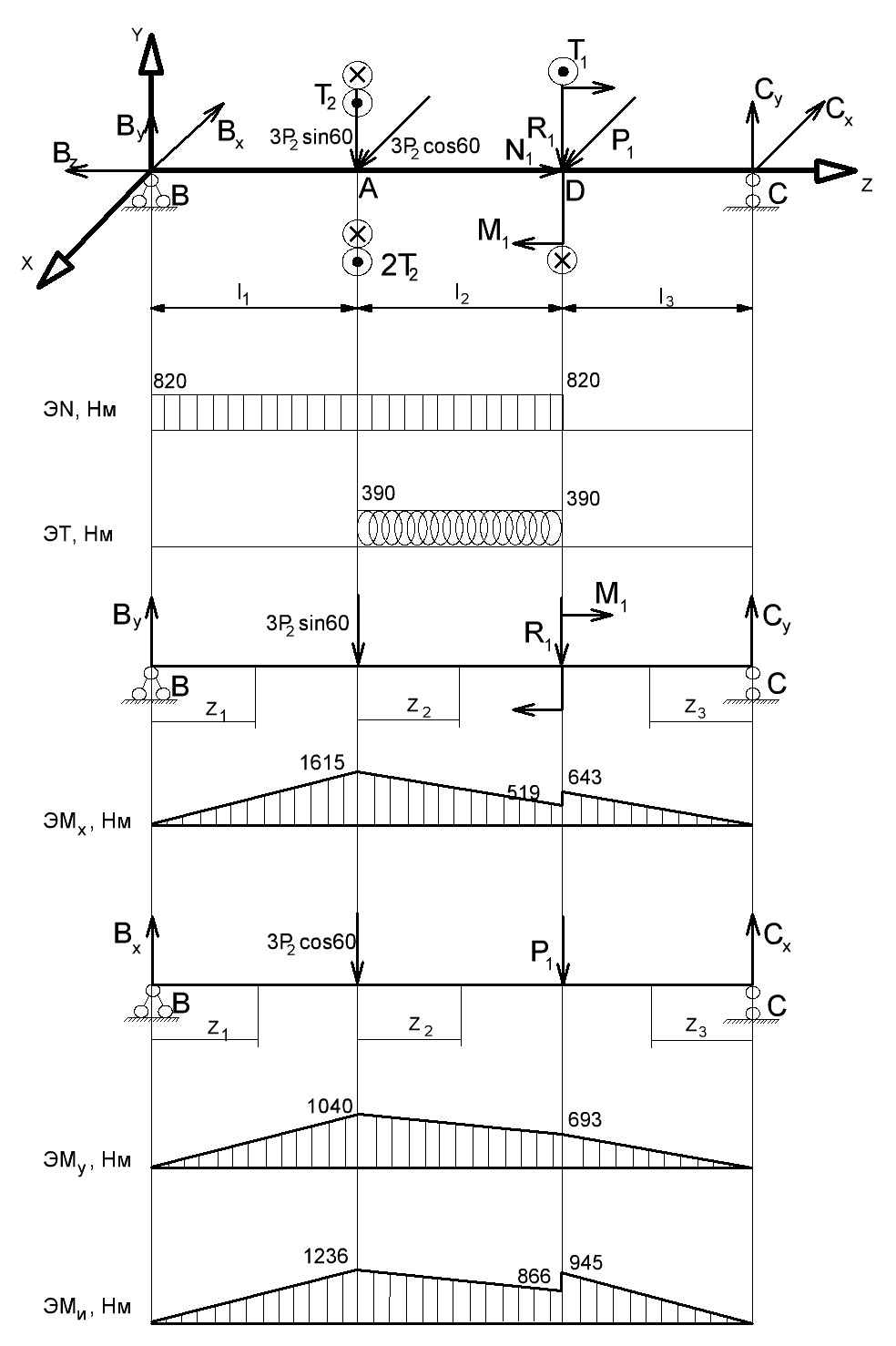

По полученным данным строим эпюру суммарных изгибающих моментов ЭМИ.
1.3 Расчет диаметра вала.
(Нм);
Опасным является сечение А.
,
где
(МПа),
коэффициент запаса для пластичных
материалов n=1,5-2.
Примем n=2,
то
(МПа).
Из условия прочности
,
где
.
(м)=34(мм)
В соответствии с ГОСТ 6636-86 (ряд Ra40) округляем dрасч до ближайшего значения и принимаем d=34 (мм).
Вычислим геометрические характеристики сечения:
-
площадь поперечного сечения
(м2);
-
осевой момент инерции
(м4);
-
осевой момент сопротивления
(м3);
-
полярный момент инерции
(м4);
-
полярный момент сопротивления
(м3).

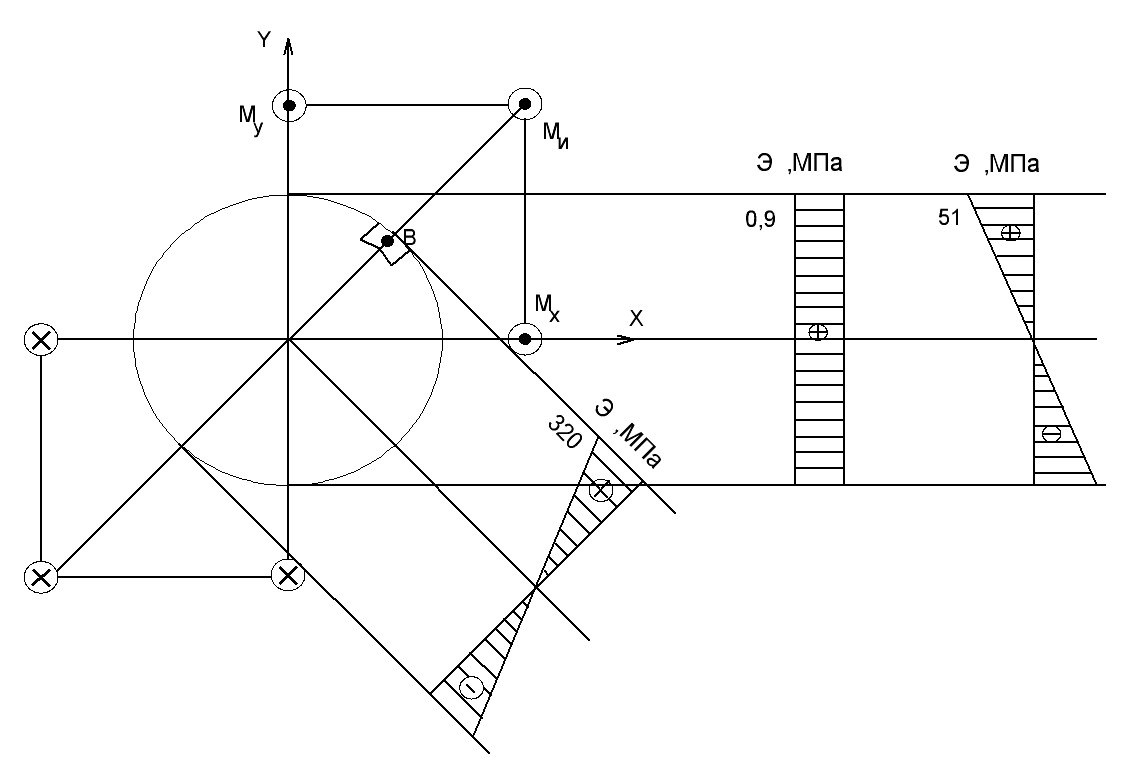

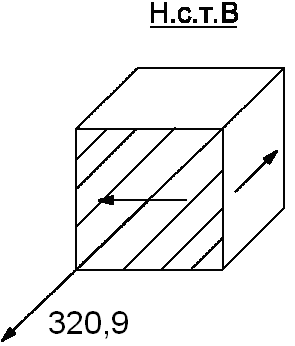

Нормальные
напряжения от изгиба
определяются по формуле
На внешних волокнах в точках В и С они наибольшие и равны
(МПа);
(МПа);
(МПа).
По III теории прочности определим:
МПа.
Видно,
что условие прочности
выполняется.
2. Расчет вала на жёсткость.
В
расчётах примем модуль упругости
Е=210ГПа. Жёсткость сечения
.
Для определения
перемещений воспользуемся методом
Симпсона.
2.1. Расчет прогибов вала в местах установки колёс.
Сечение A. Первое единичное состояние.
откуда:
(Н);
(Н);
;
Значит реакции найдены верно.
Участок I (0≤z1≤l1):
(H);
(Hм);
Участок II (0≤z2≤l2+l3):
(H);
(Hм);
По полученным значениям строим эпюру ЭМ1.
Вычислим горизонтальное и вертикальное перемещение в сечении А:
(Нм);
Полное линейное перемещение в точке A:
Сечение D. Второе единичное состояние.
откуда:
(Н);
(Н);
;
Значит реакции найдены верно.
Участок I (0≤z1≤l1+l2):
(H);
(Hм);
Участок II (0≤z2≤l3):
(H);
(Hм);
По полученным значениям строим эпюру ЭМ2.
Вычислим горизонтальное и вертикальное перемещение в сечении D:
(Нм);
Полное
линейное перемещение в точке D:
