1.Переход от эксплуатации к функциональным показателем.

1) Перейдем от эксплуатации к колич. показа тело зазора А.

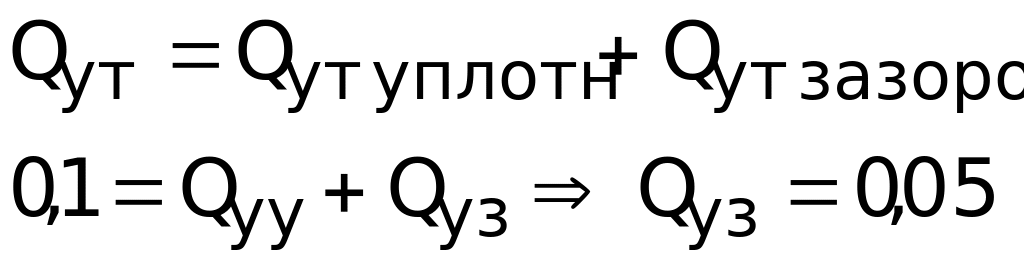

- Мах возможная величина утечки.

2)От чего зависит величина утечки:

3)Устанавливается зависимость между величиной утечки из-за зазора и величиной зазора.

2.Исходя из условия незаклинивания установили: Функц показ

3.

4.Переход от точностного требования предъявленного к узлу к точностным требованиям входящих в узел.

Размерный анализ:

Выбор метода достижения точности. Выбираем метод полной взаимозаменяемости, т.к. широкий допуск.

Обоснование технологических баз детали

2 СЛУЧАЯ:

1. Если конфигурация детали достаточна проста, как правило в этом случае у детали не более 1 комплекта вспомогательных баз, возможно обрабатывать деталь за 1 установ, при этом в качестве технолог баз при обработки таких деталей используются свободные поверхности необработанные.

2. Деталь имеет более 1 комлекта вспомогательных баз, нецелесообразно обрабатывать ее за 1 установ, в этом случае выбор технологических баз осуществляется в 2 этапа:

-выбирают технологические базы для обработки большинства поверхностей на большинстве последующих операциях базы назыв КОТБ –комплект общих технологических баз.

-обоснование комплекта техн. баз для обработки деталей на первой (-ых) операции (-ях).

На первой операции подготовка КОТБ, используется база которая называется КПТБ – комплект первичных технологических баз.

Обоснование котб

В качестве КОТБ выбираются поверхности с которыми связано большинство других поверхностей и которые имеют наибольший приоритет связи с т.з. точности с другими поверхностями. В качестве таковых требованиям удовлетворяют основные конструктивные базы.

Исключения:

1. Когда требуется обеспечить более высокую точность положения исполнит. поверх и вспомог. баз не относительно основных баз, а относительно других вспомогательных баз. В этом случае в качестве КОТБ выбирают эти вспомогательные базы.

2. Когда поверхности основных баз по своим геометрическим размерам не удовлетворяют требованиям предъявляемым к технологическим базам в этом случае в качестве КОТБ выбираются поверхности вспомогательных баз или свободные поверхности отвечают требованиям геометрии.

3. В некоторых деталях обработанные поверхности расположены т.о., что ни одну из них нельзя использовать КОТБ тогда создают специальные КОТБ.

Последовательность выбора КОТБ

1. Анализ функций, которые вып поверх деталей и норм точность на деталях

2. Изучение размерных связей, выявление приоритетных с т.з. заданной точностью

3. Анализ и выбор поверхностей (осей) с которыми связано подавляющее число других поверхностей наиболее приоритетными связями.

ОБОСНОВАНИЕ ТРЕБОВАНИЙ к КОТБ

1. В качестве КОТБ избраны основные конструкторские базы корпуса. Структура точностных требований КОТБ сохраняется в той же что и основных конструкторских баз, однако количество требований к тех базам могут быть ужесточены.

После сравнения окончательно устанавливаются требования к ОТБ

2. Обоснование последовательностей обработанных поверхностей, входящих в КОТБ.
