1.23.1.1. Организация основных блоков
Р
ЗУ
– однопортовая память (Рис. 10 .76) включает
накопитель на 32 16-разрядных слова,
выходной регистр данных, дешифратор
адреса и схему управления записью/чтением.
Запись осуществляется по заднему фронту
тактового сигнала С при IEN\
= 0. При работе с байтами старшая
половина слова остается неизменной.
Рис. 10.76. Блок РЗУ
Аккумулятор – 16-разрядный регистр (Рис. 10 .77), запись в который осуществляется по переднему фронту С, если в инструкции Акк определен в качестве приемника результата. При IEN\ = 1 запись не производится независимо от инструкции.
Регистр данных – «защелка» по заднему фронту DLE (Рис. 10 .78). Наличие и позволяет организовать три режима работы регистра данных:
ввод информации через шину Y(0:15) при DLE = 0 (регистр «открыт») и OEY\ = 1;
вывод информации из микропроцессора через шину Y при DLE = 1 (регистр «закрыт») и OEY\ = 0;
ввод, обработка и вывод через шину Y:
в течение первой половины такта OEY\ = 1 и DLE = 1
в течение второй половины такта OEY\ = 0 и DLE = 0.
В отличие от РЗУ и Акк в Рг.D может быть записано лишь полное 16-разрядное слово.

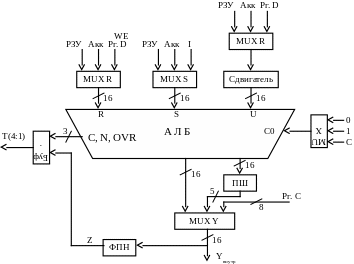

Арифметико-логическое устройство (Рис. 10 .79) включает мультиплексоры входов R, S и U, сдвигатель канала U, арифметико-логический блок АЛБ, приоритетный шифратор ПШ, формирователь признака нуля ФПН и выходной мультиплексор.
Рис. 10.77. Аккумулятор
Рис. 10.78. Регистр данных
двигатель
позволяет за один такт выполнить
циклический сдвиг в сторону старших
разрядов (левый) на заданное число
разрядов (от 1 до 15). При выполнении
операций с байтами осуществляется сдвиг
только восьми младших разрядов. Признаки
C, N, Z,
OVR формируются как для
слов, так и для байтов.
Рис. 10.79. Арифметико-логический
блок
а
вход ПШ поступает R&S\
(S – маска, R
– операнд). Приоритетный шифратор
формирует номер позиции старшей «1» в
формате, приведенном в Табл. 10 .22.
Табл. 10.22
1) |
Нет |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
2) |
00000 |
00001 |
00010 |
00011 |
00100 |
00101 |
00110 |
00111 |
01000 |
01001 |
01010 |
01011 |
01100 |
01101 |
01110 |
01111 |
10000 |
3) |
00000 |
|
|
|
|
|
|
|
|
00001 |
00010 |
00011 |
00100 |
00101 |
00110 |
00111 |
01000 |
1) позиция старшей единицы;
2) выход ПШ при операциях со словами;
3) выход ПШ при операциях с байтами.
Б
лок
регистра состояния (Рис. 10 .80) включает
восьмиразрядный регистр состояния
Рг.С, мультиплексор загрузки младшей
тетрады и схему управления записью.
Рис. 10.80. Регистр состояния
и его связи
-
7
6
5
4
3
2
1
0
FL3
FL2
FL1
L
N
OVR
C
Z
В младшие четыре разряда могут быть записаны признаки Z, C, OVR, N или 4 младших разряда с шины Y. Источник для четырех младших разрядов Рг.С определяется выполняемой инструкцией (за исключением «NOP», «Хранение Рг.С», «Проверка состояния», «Уст. 0», «Уст. 1 старших битов Рг.С»). В старших четырех разрядах хранится бит связи L (который формируется после каждой инструкции сдвига) и три флага пользователя.
Содержимое Рг.С можно вывести на шину Y или записать в РЗУ или Акк. При выполнении записи в инструкции со словом старшие 8 бит устанавливаются в «0», при операциях с байтами содержимое Рг.С так же записывается в младшие 8 разрядов, но содержимое старшего байта регистра или Акк не меняется.
При операциях со словами в Рг.С записываются все 8 признаков, а при операциях с байтами – только 4 младших.
Блок формирования кода условий обеспечивает выработку одного из 12 возможных условий (см. табл), а мультиплексор MUX CT обеспечивает прохождение на выход СТ условия под управлением инструкции (от блока управления) или кода на входах Т(4:1)
