1.8.2.Машинные циклы i8086 в минимальном и максимальном режимах

В ременные диаграммы работы МП i8086 в минимальном режиме представлены на Рис. 4 .16 и Рис. 4 .17. Цикл начинается с формирования в T1 сигнала M/IO, определяющего тип устройства - память или ВУ, с которым осуществляется обмен данными. Длительность сигнала M/IO равна длительности цикла шины, и он используется для селекции адреса устройств. В T1 и в начале T2 МП выдает адрес A[19:16] и A[15:0] и сигнал BHE, который вместе с A0 определяет передачу слова или одного из байтов. По спаду строба ALE адрес фиксируется во внешних регистрах-защел­ках.

Рис. 4.16. Минимальный режим – цикл ЧТЕНИЕ

В такте T2 происходит переключение шин: на выводы A[19:16]/ ST[6:3] поступают сигналы состояния; выводы A/D[15:0] в цикле ЧТЕНИЕ переводятся в высокоимпедансное состояние, а в цикле ЗАПИСЬ - на них выдаются данные, предназначенные для записи в устройство.

Ц иклы ЧТЕНИЕ и ЗАПИСЬ отличаются не только активными значениями сигналов RD и WR и состоянием сигнала OP/IP, но и тем, что в цикле ЗАПИСЬ сигналы DEN и WR становятся активными раньше и имеют большую длительность, чем в цикле ЧТЕНИЕ.

В максимальном режиме изменяются значения восьми управляющих сигналов МП, на основании которых системный контроллер К1810ВГ88 формирует системные управляющие сигналы. Временные диаграммы работы i8086 в максимальном режиме представлены на Рис. 4 .18 (а – ЧТЕНИЕ, б – ЗАПИСЬ).

Рис. 4.17. Минимальный режим – цикл ЗАПИСЬ

Код состояния S[2:0] выдается по срезу CLK в последнем такте предшествующего цикла, которым может быть T4 или TI. В такте T1 контроллер формирует строб ALE и устанавливает необходимый уровень на выходе OP/IP (DT/R). В такте T2 начинается формирование DEN, который в отличие от минимального режима имеет активный высокий уровень. Контроллер. .ВГ88 формирует так же MRDC\, IORC\, AMWC\, AIOWC\. Последние два - сигналы опережающей записи обеспечивают более длительный импульс записи, что может потребоваться для некоторых устройств. Следует помнить, что сигналы опережающей записи не гарантируют установку данных по началу импульса записи. При разработке контроллера. .ВГ88 предполагалось, что шина данных системы буферизована, поэтому сигналы MRDC, IORC, AMWC, AIOWC начинают формироваться еще до того, как МП переведет шину в третье состояние. Поэтому эти сигналы не должны подаваться на те устройства, которые подключены непосредственно к мультиплексированной шине A/D. На Рис. 4 .18 в рамки помещены сигналы, которые формирует системный контроллер К1810ВГ88.

При работе в асинхронном режиме между тактами T3 и T4 могут появиться один или несколько тактов ожидания Tw, в течении которых МП удерживает в активном состоянии выводы ST2..ST0, так что контроллер сохраняет управление шиной в течение любого числа тактов ожидания Tw. Сигнал направления передачи OP/IP\, передаваемый на шинные формирователи (ШФ), устанавливается в такте T1, но работа ШФ не разрешается до появления сигнала DEN\ = 0 в такте T2. Строб данных DEN\ заканчивается в такте T4, что обеспечивает отключение ШФ до начала следующего цикла шины.

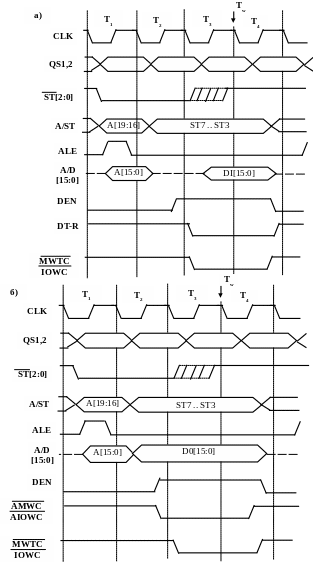

Рис. 4.18. Временные диаграммы МЦ i8086 в максимальном режиме
