3.4 Несущая часть
а) Назначение несущей части.
Назначение несущей конструкции состоит в объединении в единое целое всех частей автомобиля в процессе его функционирования.
Несущей конструкцией автомобиля принято называть остов, который соединяет между собой все его части. Это может быть либо отдельная конструкция, рама, на которую устанавливаются кузов и агрегаты автомобиля (двигатель, механизмы трансмиссии, ведущие и управляемые мосты, подвеска и т. п.), либо сам кузов. Раму автомобиля с установленными на ней агрегатами называют шасси. Под словом «кузов» в автостроении в большинстве случаев понимают пространство для размещения основного объекта перевозок. Несущая конструкция автомобиля воспринимает различные виды нагрузок: нагрузки, связанные с массой узлов и агрегатов, установленных на ней, а также массой пассажиров и груза, и динамические нагрузки, возникающие при движении автомобиля по неровной дороге и при изменении режимов работы двигателя. В исключительных случаях, например при дорожно-транспортных происшествиях, несущая конструкция воспринимает нагрузки аварийного характера.
Конструкции несущих системы автомобиля подразделяются на рамные и с несущими кузовами.
б) Требования, предъявляемые к несущей части.
Требования, предъявляемые к несущим системам автомобилей:
стабильное взаимное положение механизмов и кузова;
хорошую производственную и ремонтную технологичность;
конструкция должна обеспечивать заданную прочность и надежность при минимальной массе;
при прогибах и закручивании элементов рамы не должны нарушать кинематические связи механизмов и их работоспособность.
в) Классификация заданной конструкции.
Автомобили семейства Лада Приора рамной конструкции, оснащены кузовами с жестким или мягким верхом, снабжены бамперами с пластиковыми накладками.
Кузов автомобиля ВАЗ-2170 Lada Priora типа четырехдверный седан, несущей конструкции, состоит из каркаса и навесных узлов (рис. 21).
Каркас кузова включает основание, боковины, крышу и детали каркаса, соединенные электросваркой (точечной, шовной, дуговой), и представляет собой неразборную конструкцию, обладающую достаточной жесткостью и способную нести на себе все агрегаты автомобиля, навесные узлы кузова, узлы и детали интерьера и т.д.
К навесным узлам относятся боковые двери, капот, крышка багажника, передние крылья, бамперы. Двери, капот и крышка багажника прикреплены к кузову петлями, передние крылья — болтами.
Передний и задний бамперы пластмассовые, окрашены в цвет кузова, прикреплены самонарезающими винтами. Передний бампер снабжен энергопоглощающей балкой. Облицовка радиатора несъемная, является частью бампера.
Для улучшения антикоррозионных свойств большая часть кузовных панелей оцинкована. С внутренней стороны оцинкованы передняя и средняя панели пола, боковины кузова, усилители стоек ветрового окна, с внешней стороны — панели крышки багажника и дверей, передние и задние крылья, а также многие другие детали (более 30).
Ветровое стекло трехслойное, типа триплекс. Стекла дверей, боковые и заднее стекла закаленные. Ветровое, заднее (с элементом обогрева) и боковые стекла приклеены к кузову и являются частью его силовой схемы.
Передние сиденья раздельные, с регулировкой наклона спинок и механизмами перемещения в продольном направлении, с легкосъемными подголовниками, регулируемыми по высоте. Спинка передних сидений может быть установлена в удобное для отдыха положение.
Заднее сиденье автомобиля с цельными подушкой и спинкой, разделенной откидным подлокотником на две части. За подлокотником находится люк, закрываемый крышкой, после снятия которой появляется возможность провозить в багажнике длинномерные предметы, частично пропустив их в салон.
Передние и задние боковые ремни безопасности инерционные, а задний ремень среднего пассажира поясной неинерционный. Для повышения пассивной безопасности автомобиль оборудован подушкой безопасности для водителя. В вариантном исполнении автомобиль дополнительно оборудуют подушкой безопасности переднего пассажира и преднатяжителями передних ремней безопасности, которые срабатывают в момент аварии при значительных скоростях движения автомобиля.
В салоне автомобиля установлены прикуриватель, передняя и задняя пепельницы, противосолнечные козырьки, отопитель, зеркала заднего вида, поручни. Под сиденьем водителя предусмотрено крепление для огнетушителя, а под сиденьем пассажира — для аптечки. Автомобиль оборудован передней и задней проушинами для буксировки, электроблокировкой замков дверей, электроприводом замка багажника, электрообогреваемыми передними сиденьями.
Объем, температуру, направление и интенсивность воздушных потоков в салоне автомобиля регулируют переключателями, установленными в блоке управления системой отопления и вентиляции.
В кузове автомобиля Lada Priora предусмотрена вытяжная вентиляция через дефлекторы с клапанами, установленные в задней части кузова за задним бампером.
г) Общий вид конструкции (схема).

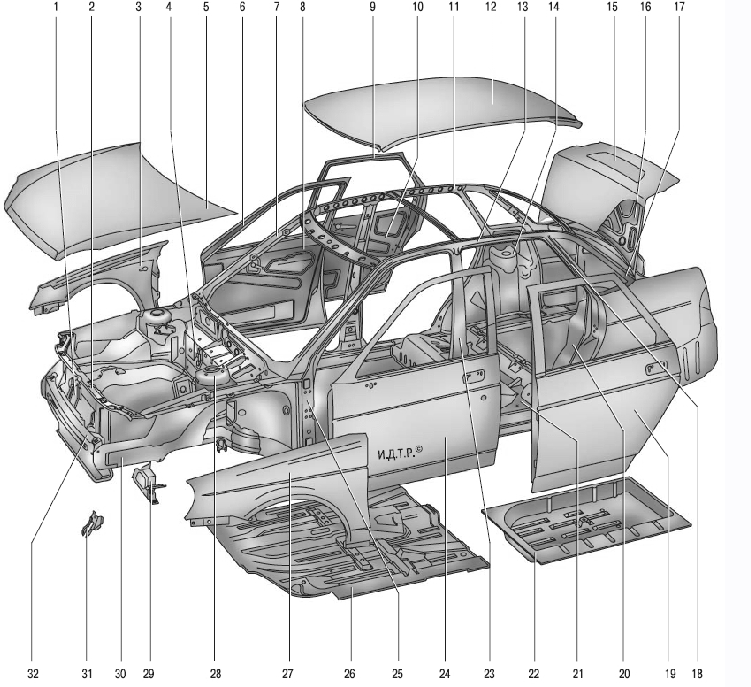

Рисунок 21 - Детали кузова
1 – рамка радиатора; 2 – верхняя поперечина передка; 3 – правое переднее крыло; 4 – щит передка; 5 – капот; 6 – правая передняя дверь; 7 – стойка ветрового окна; 8 – внутренняя панель передней двери; 9 – правая задняя дверь; 10 – внутренняя панель задней двери; 11 – правая боковина; 12 – панель крыши; 13 – левая боковина; 14 – опора пружины задней подвески; 15 – крышка багажника; 16 – внутренняя панель крышки багажника; 17 – рамка окна боковины; 18 – задняя стойка; 19 – левая задняя дверь; 20 – арка заднего колеса; 21 – средняя панель пола; 22 – ниша запасного колеса; 23 – центральная стойка; 24 – левая передняя дверь; 25 – передняя стойка; 26 – передняя панель пола; 27 – левое переднее крыло; 28 – опора пружины передней подвески; 29 – кронштейн; 30 – передний лонжерон; 31 – кронштейн проушины для буксировки; 32 – панель передка.
