Основная характеристика –



это зависимость тока нагрузки от тока управления.



При I_у = 0 ток нагрузки имеет значение равное току холостого хода цепи намагничивания. Это следует из уравнения МДС:

IpWp + IyWy = IoWp; Iy = 0; Ip = Iн = Io.

При увеличении Iy закон изменения тока нагрузки определяется законом кривой намагниченности и зависимостью  динамической магнитной проницаемости от тока управления.

Смещение графика зависимости    I_Н = f (I_У) при включении обмотки смещения зависит от согласованности включения обмотки управления и обмотки смещения и полярности подключения источников питания обмоток смещения и управления.

Если рассматривать правую область до точки пересечения графиков зависимости, то за счет сумирования магнитодвижущих сил обмоток смещения и управления при том же токе управления получаем больший ток нагрузки.В отрицательной области происходит вычитание магнитодвижущих сил что приводит к уменьшению тока нагрузки по отношению к току управления по основной характеристике, поэтому график зависимости I_Н = f (I_У) смещен влево. Величина смещения зависимости от величины тока смещения.

17. Обратная связь в му.

Обратные связи в магнитных усилителях. Магнитные усилители обычно выполняют с обратными связями, которые обеспечивают увеличение стабильности работы усилителя и повышение его коэффициента усиления.

Обратной связью в усилителе называется воздействие выходного тока или напряжения на его вход. Она может быть внешней и внутренней. Для создания внешней обратной связи в усилителях предусматривают специальную обмотку (рис. 239), которая дополнительно подмагничивает или размагничивает сердечник. Она располагается на сердечнике так же, как и обмотки управления и смещения, и питается выпрямленным током, пропорциональным току нагрузки или напряжению на нагрузке. Обратная связь может быть положительной и отрицательной. Если при возрастании тока нагрузки или напряжения на нагрузке обмотка обратной связи усиливает действие входного сигнала, то обратная связь называется положительной. Ее используют для повышения коэффициента усиления. Если же при возрастании тока или напряжения на нагрузке обмотка обратной связи ослабляет действие входного сигнала, то связь называется отрицательной. Такую связь вводят в системы автоматического регулирования для повышения устойчивости их работы.

Обычно обмотку обратной связи включают через выпрямитель,

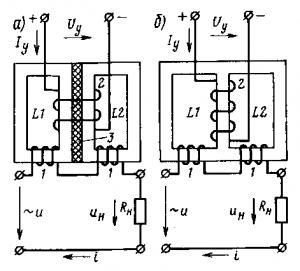

Рис. 238. Схемы магнитного усилителя с насыщающимися реакторами со сдвоенным (а) и с трехстержневым (б) сердечниками

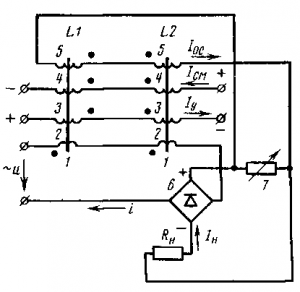

Рис. 239. Принципиальная схема магнитного усилителя с обмотками смещения и обратной связи

который присоединяют параллельно или последовательно нагрузке. В первом случае ток I_ос в обмотке обратной связи будет пропорционален выходному напряжению U_н (обратная связь по напряжению), во втором—току I_н в цепи нагрузки (обратная связь по току). Если нагрузка питается выпрямленным током, то можно использовать один общий выпрямитель для питания нагрузки и создания обратной связи.

В магнитном усилителе с выходом на постоянном токе (см. рис. 239) имеются два реактора L1 и L2 с сердечниками 1, на каждом из которых намотаны рабочие обмотки 2, обмотки управления 3, смещения 4 и положительной обратной связи по току 5. Нагрузка R_н и обмотки положительной обратной связи по току включены через выпрямитель 6. Параллельно обмоткам 5 присоединен резистор 7, посредством которого можно регулировать ток I_ос в этих обмотках. Обмотки 3, 4 и 5, расположенные на сердечниках двух реакторов L1 и L2, включены встречно, чтобы индуцируемые в них переменные э. д. с. взаимно уничтожались. Начала всех обмоток обозначены точками (при этом принимается, что все обмотки намотаны в одном направлении). Обмотки смещения 4 создают м. д. с, направленную против м. д. с. обмоток 3 и 5. Вместо двух обмоток обратной связи и смещения можно применить по одной, охватывающей стержни обоих реакторов, как это показано на рис. 238 для обмоток управления.

При наличии положительной обратной связи (когда ток L_ос направлен так же, как и ток I_у) характеристика управления будет иметь большую крутизну (см. рис. 237,б). Следовательно, при этом увеличиваются коэффициенты усиления по току к_i и по мощности к_р.

При изменении направления тока I_ос обратная связь становится отрицательной (обмотка обратной связи будет создавать м. д. с. направленную противоположно м. д. с. обмотки управления). Крутизна рабочего участка характеристики управления, а также коэффициенты усиления по току и мощности в этом случае уменьшаются.
