§ 79. Основы намыва дамб

Существует несколько способов намыва дамб обваловывания хвостохранилищ из хвостов: эстакадный, зенитный, безэстакадный.

Эстакадный способ (рис. 42) состоит в следующем. Распределительный напорный хвостопровод укладывают на деревянные эстакады высотой 1,5–2 м, установленные вдоль намываемой плотины. В пульпопроводе через каждые 6–8 м имеются обращенные вниз выпускные отверстия, через которые пульпа по деревянным желобам поступает на верховой откос плотины I очереди. При растекании пульпы в направлении, перпендикулярном продольной оси эстакады, выпадающие твердые частицы образуют откос с постепенно повышающимся гребнем против линии выпусков.

Намыв первого яруса производится при всех открытых отверстиях, поэтому наиболее интенсивно он происходит у первого отверстия, через которое выходит наиболее плотная пульпа, содержащая самые крупные твердые частицы. После того, как отложения хвостов подойдут к выпуску, первое отверстие закрывают и крупные хвосты поступают ко второму отверстию и т. д. Предотвращение растекания пульпы по низовому откосу и формирование последнего производится благодаря насыпным дамбочкам обваловывания из отложившихся крупных частиц хвостов с помощью бульдозеров. По мере роста отложений хвостов и до достижения ими гребня плотины I очереди соответствующие звенья распределительных желобов разбирают; деревянные опоры замываются хвостами. По намытому экрану плотины I очереди устанавливают переносные эстакады, по которым прокладывают распределительный хвостопровод.

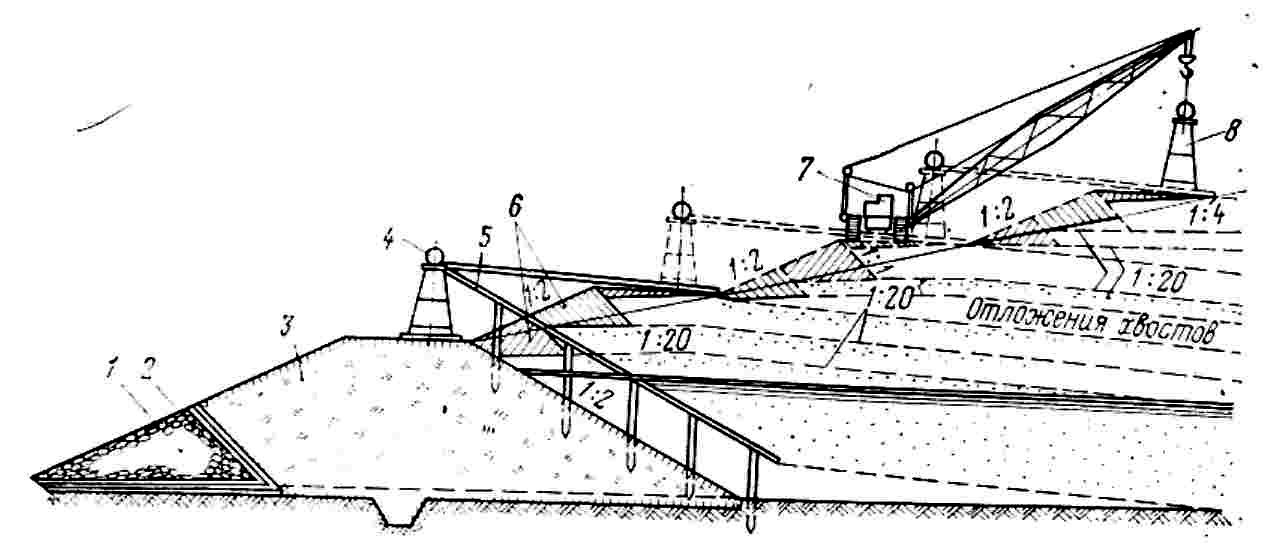

Рис. 42. Эстакадный способ намыва дамбы:

1 – дренажная призма; 2 – каменная наброска; 3 – насыпная плотина; 4 – пульпопровод; 5 – деревянный желоб (первоначальное положение); 6 – насыпные дамбочки; 7 – кран-трубоукладчик; 8 – опоры пульпопровода

Применяют как переносные эстакады, так и стационарные, располагаемые внутри хвостохранилища на некотором расстоянии от гребня плотины. Стационарные эстакады периодически замываются хвостами и остаются в теле намываемой плотины, что ведет к большим потерям лесоматериалов. Поэтому в настоящее время широко применяют переносные эстакады.

При проектировании хвостохранилищ Механобр предусматривает механизацию работ по переносу эстакад и распределительных хвостопроводов, а также по устройству дамбочек обваловывания с помощью экскаватора или крана.

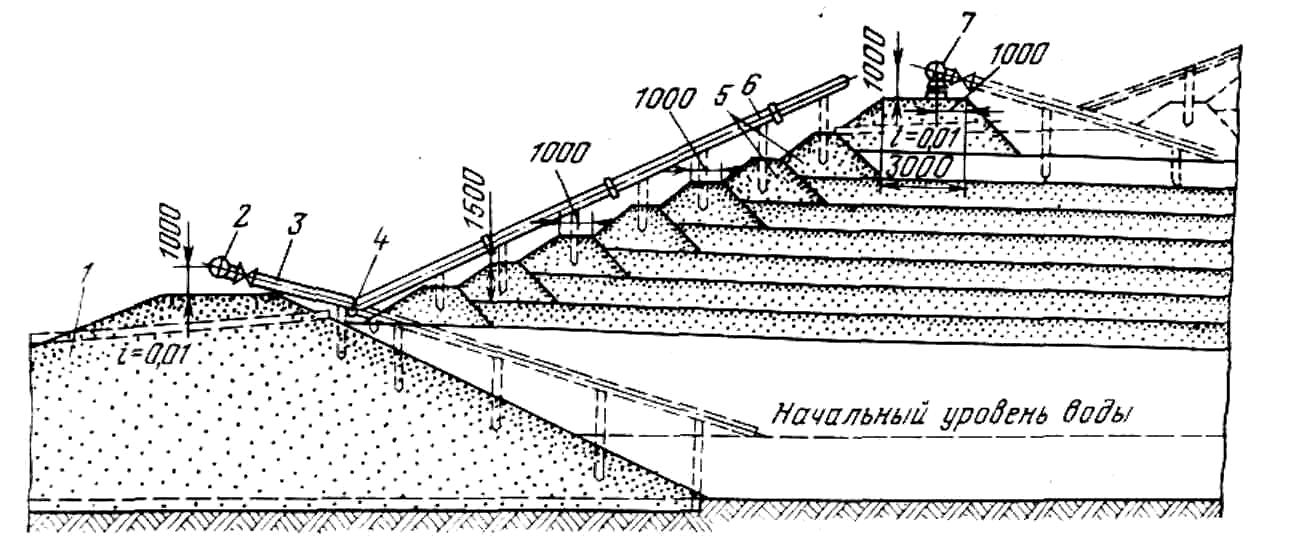

Рис. 43. Зенитный способ намыва дамбы:

/ – насыпная дамба; 2 – распределительный хвостопровод; 3– наклонные патрубки диаметром 200 мм; 4 – деревянная пробка; 5 – дамбочки обвалования; 6 – фанерная труба диаметром 200 мм; 7–распределительный хвостопровод (второе положение)

При зенитном способе (рис. 43) распределительный хвостопровод укладывается на деревянных брусьях непосредственно по гребню плотины I очереди. В днище хвостопровода через каждые 6–10 м имеются выпускные отверстия с затворами, из которых на верховом откосе плотины намывают экран из хвостов. После намыва экрана к выпускным отверстиям хвостопровода присоединяют наклонные патрубки, по которым подают хвосты для намыва до уровня гребня первого этажа дамбочек обваловывания. По мере роста гребня отложений хвостов патрубки от распределительного хвостопровода наращивают, после чего намывают следующие этажи плотины. Дамбочки обваловывания, предназначенные для предупреждения растекания пульпы, устраивают с помощью бульдозеров.

Механобр рекомендует наращивание выпусков на 8–10 м в соответствии с опытом намыва дамб на строительстве канала им. Москвы, где впервые был применен этот способ.

Безэстакадный способ намыва дамбы с наклонных прогонов (рис. 44) был осуществлен на Каджаранском комбинате. Вдоль оси гребня плотины I очереди через 4–5 м друг от друга устанавливают на деревянных сваях лаги с наклоном, равным уклону низового откоса намывной части плотины. На наклонные лаги укладывают хвостопровод, в нижней части которого через

1 м просверливают отверстия диаметром 40–50 мм для выпуска пульпы. По мере приближения гребня намывной плотины к выпускным отверстиям в хвостопроводе его перекладывают вверх по наклонным лагам. Таким образом плотина намывается до конца наклонной лаги. После этого на верховом откосе намытой плотины устанавливают новые сваи; на них укладывают новые наклонные лаги, по которым хвостопровод передвигают в новое положение.

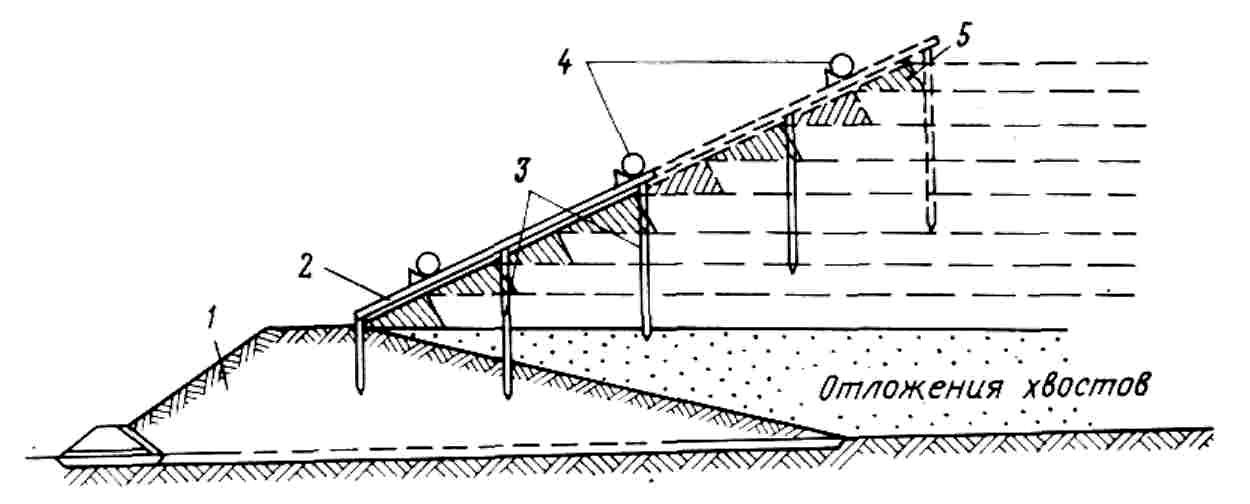

Рис. 44. Безэстакадный способ намыва с наклонных прогонов:

1 – начальная дамба; 2– лаги; 3 – сваи; 4– распределительный хвостопровод; 5 – ограждающие дамбочки

При обычном безэстакадном способе звенья труб укладывают непосредственно на поверхность намытого откоса на деревянных брусках высотой до 25 см. Пульпу выпускают из последнего звена распределительного хвостопровода. Когда отложения хвостов достигают дна хвостопровода, его наращивают с помощью труб с быстроразъемными соединениями. Соединяют и отсоединяют трубы с помощью крана на гусеничном ходу.

Выбор способа намыва дамбы в каждом конкретном случае определяется местными условиями и зависит от суточного расхода хвостов, их гранулометрического состава, консистенции пульпы, длины плотины, необходимой скорости наращивания гребня плотины.

При малой и средней производительности обогатительных фабрик по хвостам и невысокой скорости наращивания плотины рекомендуется применять эстакадный способ намыва дамбы; при малой производительности фабрик и большой скорости намыва плотин – безэстакадный с наклонных прогонов; при средней производительности фабрик по хвостам и небольшой по длине плотине– зенитный; при большой производительности фабрик по хвостам, длинных плотинах, значительных крупности хвостов и консистенции пульпы – безэстакадный. Следует отметить, что последний способ намыва не нашел пока апробации в практике эксплуатации хвостохранилищ.

Наилучшей механизации поддаются безэстакадный способ намыва дамб и намыв с переносных эстакад (разновидность эстакадного способа).
