25.3 В чем суть модели коммуникации ieee? Какие подуровни phy?
Модель IEEE
Модель OSI |
Модель IEEE |
Data Link |
LLC – логический контроль соединения |
MAC – присоединение физического адреса |
|
Physical |
PCS – кодирование |
PMA – подсоединение к среде передачи |
|
PMD |
|
MII – интерфейс подсоединения к MAC контроллеру |
Билет №26
26.1 Понятие волнового мультиплексирования. Каплеры. Понятие дисперсии.
Волновое мультиплексирование (WDM – Wave Division Multiplexing). Устройства работают на разных длинах волн. Для слияния и разделения по длинам волн используются специальные устройства – каплеры.
Среди основных конструкций каплеров различают отражающие каплеры и центрально-симметричные отражающие каплеры.
Отражающие каплеры представляют собой крошечные “перекрученные” в центре кусочки стекла в виде звезды. Количество выходных лучей соответствует количеству портов каплера. А число портов определяет количество устройств, передающих на разных длинах волн. Далее показаны два вида отражающих каплеров.

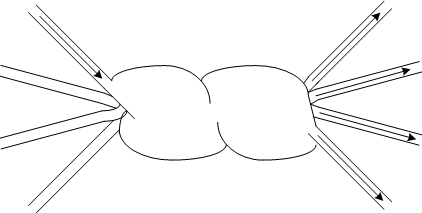

Рис. 26-1 Отражающий каплер (передающая звезда)
Рис. 26-2 Отражающий каплер (отражающая звезда)
Центрально-симметричный отражающий каплер использует отражение света от сферического зеркала. При этом поступающий луч разделяется на два луча симметрично центра изгиба сферы зеркала. При повороте зеркала меняется положение изгиба сферы и соответственно путь отраженного луча. Можно добавить третий оптоволоконный кабель (fiber) и перенаправить отраженный луч еще на один порт. На этой идее основана реализация WDM – мультиплексоров и оптоволоконных коммутаторов.

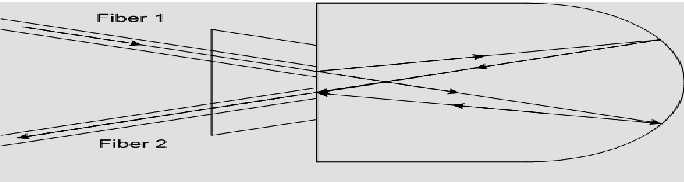

Рис. 26-3 Центрально-симметричный отражающий каплер.
Дисперсия – затухание.
Виды дисперсии:
1. Межмодовая дисперсия - "Модой" называется луч, распространяющийся по волокну. Основной причиной возникновения межмодовой дисперсии является разность групповых скоростей для разных мод, распространяющихся в световоде. В итоге при отправке одного импульса на приемном конце происходит наложение многих импульсов, поскольку лучи опаздывают на разное время.
2. Хроматическая дисперсия - при прохождении только одного луча на выходе из волокна наблюдается небольшое расширение импульса оптического сигнала. Хроматическая дисперсия, в свою очередь, объединяет комплексное воздействие двухподвидов - волноводной, материальной. Материальная дисперсия связана со свойствами материала оптического кабеля.
Борьба: специальные оптические усилители,
26.2 Коротко дайте формат сегмента протокола tcp. Каковы методы оптимизации tcp.
Формат сегмента TCP:
Source port – порт источника – определяет процесс
Destination port – порт назначения – определяет процесс
Sequential Number (SEQ) – номер первого байта данных, с которого начинается сообщение
Acknowledgment (ACK) – номер следующего байта данных, который источник пакета предполагает получить
Offset – смещение (количество слов в заголовке)
Flags – флаги:
URG – адрес, с которого начинается какая-то важная информация
PUSH – указатель на немедленную отсылку пакета (без буферизации)
RESET – переустановить соединение (включает URG)
SYN – начало соединения
FIN – конец передачи
Window – размер окна
CRC – контрольная сумма
Options – опции (максимальный размер сегмента TCP)
На производительность TCP влияют значения таймаутов. Таймаут связан с временем двойного пробега (RTT). Большой таймаут – большое ожидание при ошибке, Маленький таймаут – ненужная повторная передача. Придумали алгоритм адаптивного таймаута. CISCO использует алгоритм KARN. Суть алгоритма: вычисляется среднее время RTT, умножается на определённый коэффициент (в KARN равен 2). Необходимо не только изменять среднее время таймаута, но и размер окна. В KARN окно меняется до тех пор, пока свободным не станет от 20% до 40% от окна.
Защита от перегрузок – медленный старт – не сразу и не быстро отправлять пакеты в сеть.
Существует также механизм быстрой повторной передачи (не нужен медленный старт).
В Windows реализован механизм задержанного подтверждения.
