6 Печатные аппараты офсетных печатных машин, печать «резина к резине», особенности, область применения.Деформация цилиндров печатной пары.

На офсетной печатной форме области печатающих элементов и участки пробелов расположены в одной плоскости и работают по принципу взаимного отталкивания масла и воды. Участки пробелов на печатной форме притягивают смачивающее вещество (увлажняющий раствор) и отталкивают краску, изготовленную на масляной основе. Области печатающих элементов притягивают краску и отталкивают увлажняющий раствор.

Ассортимент печатной продукции, которая может быть изготовлена офсетным методом многочисленный и разнообразный. Неполный её список включает: газеты, журналы, книги, типовые бланки деловых документов, рекламные проспекты, брошюры и плакаты, поздравительные открытки, визитные карточки, рекламные буклеты, рекламно-информационные материалы для рассылки по почте, изображения, получаемые с помощью лазерной штамповки, сложные изделия, отрывные талоны и купоны, художественные репродукции.

Офсетные печатные машины можно разделить на две группы: машины с листовой подачей бумаги и машины с рулонной подачей.

1).Листовые печатные машины:Офсетные машины с листовой подачей печатают изображение на отдельных листах бумаги, так как они запускаются в печатную машину по отдельности. Качество печати лучше и точность проводки листов выше, чем в машинах с рулонной подачей, но зачастую более экономично изготовлять крупные партии изделий на машинах с рулонной подачей в связи с тем, что у них выше эксплуатационная скорость.

Листовые печатные машины можно также разделить на три подгруппы: малоформатные, среднеформатные и крупноформатные печатные машины.

1.Малоформатные офсетные печатные машины с листовой подачей:На малоформатных печатных машинах с листовой подачей возможно пропечатать листы с максимальным форматом 14x17 см. Они используются прежде всего при печати малых одно- или двуцветных тиражей для таких видов печатной продукции как типовые формы деловых документов, фирменные бланки и визитные карточки. Такие печатные машины популярны в типографиях, занимающихся оперативной печатью.

2.Среднеформатные офсетные печатные машины с листовой подачей:На среднеформатной листовой печатной машине могут быть напечатаны листы с максимальным форматом 25x38 см. Цена на такие машины доходит до 20 000, и они являются типичным оборудованием в средних и крупных типографиях. На среднеформатных печатных машинах изготавливается такая продукция как брошюры, типовые формы деловых документов, средние тиражи изделий многокрасочной печати.

3.Крупноформатные офсетные печатные машины с листовой подачей:Самые крупные тиражи (обычно 100000 единиц и более) и самые сложные печатные работы производятся на крупноформатных печатных машинах с листовой подачей. Они могут обрабатывать формат бумаги до 49x74 см и могут иметь несколько печатных секций, что позволяет пропечатывать многоцветные изображения за один прогон.

2) Рулонные печатные машины: Офсетные машины с рулонной подачей печатают изображение на непрерывной ленте бумаги, которая подаётся в печатную машину с помощью большого вала. Затем рулон бумаги разрезается на отдельные листы сразу после печати или, как в случае типовых форм деловых документов, его оставляют в форме рулона, затем перфорируют для упрощения дальнейшего разделения на отдельные листы.

Как и листовые, рулонные печатные машины могут быть различных типов и размеров. Большинство малых рулонных машин могут печатать только на узких рулонах бумаги, могут использовать только один или два цвета и печатают только на лицевой стороне бумаги. Другие офсетные рулонные машины могут обрабатывать рулоны большой ширины, запечатывать одновременно лицевую и обратную стороны бумаги за один прогон. Они могут состоять из 8 и более печатных секций, что позволяет печатать полноцветные печатные изделия с лицевой и обратной сторон.

Офсетные печатные машины (как с листовой, так и с рулонной подачей) состоят из определённых общих агрегатных узлов, которые, работая в совокупности, выполняют функцию офсетной печати. Наиболее типичные узлы включают устройство для подачи бумаги в печатную машину, ряд цилиндров, с помощью которых создаётся печатное изображение на бумаге, ролики для распределения краски и для увлажнения областей пробелов на печатной форме, систему вывода напечатанного изображения из печатной машины.

1.Подающая система: Подающая система – это устройство, с помощью которого бумага вводится в печатную машину. В листовых и рулонных печатных машинах применяются различные типы подающих систем.

2.Листовая подача: Бумага обычно укладывается стопой в лоток, находящийся на внешней панели печатной машины и оттуда подаётся в машину по одному листу. Каждый лист бумаги поднимается из стопы с помощью вакуумного устройства, которое называется «пневматический подающий присос». По мере того, как бумага загружается в печатную машину, лоток с бумагой автоматически приподнимается, благодаря этому процесс подачи бумаги происходит беспрерывно до момента опустошения лотка.

3.Рулонная подача: В подающей системе рулонных печатных машин используется механизм, который называется «клеть прокатного стана» и служит для работы с большими рулонами бумаги. В то время как бумага пропускается через печатную машину, другое устройство сохраняет достаточное натяжение бумаги по мере того, как рулон раскручивается в клети прокатного стана. Некоторые печатные машины снабжены автоматическим механизмом смены рулонов, который устанавливает следующий рулон, как только в предыдущем заканчивается бумага.

4.Печатная система: Печатная система офсетных печатных машин состоит из трёх основных агрегатов: формного цилиндра, офсетного вала и печатного цилиндра. Диаметр цилиндров определяет размер изделия, которое может быть напечатано на данной печатной машине

а)Формный цилиндр: Формный цилиндр оснащён пазом или «нерабочим участком», за который и крепится край формного полотна. Форма оборачивается вокруг цилиндра, а затем второй её край также крепится к пазу. Края формы оказываются сомкнутыми в пазе. В некоторых листовых печатных машинах используются формы с пробитыми отверстиями по краям. Нерабочий паз формного цилиндра в этом случае оснащён рядом фиксаторов, на которые надеваются пробитые края формного полотна. Фиксаторы затягиваются до такой степени, что формное полотно на цилиндре остаётся неподвижным.

б )Офсетный вал: Офсетный вал ничем не отличается от формного цилиндра за исключением того, что вместо формного полотна на нём закрепляется пористое резиновое полотнище. Такие полотна отличаются по типу и толщине в зависимости от типа печатной машины, в которой применяются.

в)Печатный цилиндр: печатный цилиндр, как правило, представляет собой бесшовный упрочнённый стальной вал, на нём крепится поверхность, на которую будет нанесено изображение. Бумага проходит между офсетным валом и печатным цилиндром, где только при определённой силе сжатия цилиндров изображение переносится на бумагу

5.Красочный аппарат: Красочный аппарат офсетной печатной машины состоит из красочного резервуара, в котором содержится краска и целого ряда валиков, иначе называемого «раскатная группа», она распределяет краску и наносит её на печатную форму. Валик, находящийся внутри резервуара с краской, переносит краску из резервуара на раскатную группу, где она равномерно раскатывается. Затем она поступает на последние валики красочного аппарата, которые называются «накатные валики», которые, в свою очередь, наносят краску на печатную форму.

6.Увлажняющий аппарат: Увлажняющий аппарат состоит из ряда валиков, которые распределяют увлажняющий раствор по печатной форме. Увлажняющий раствор необходим для того, чтобы не дать краске попасть на участки формы без изображения. Как и красочный аппарат, увлажнительный аппарат состоит из резервуара с увлажняющим раствором, валика, находящегося внутри резервуара, который переносит раствор на увлажняющие валики, и формных валиков, которые наносят увлажняющий раствор на печатную форму. Аналогично красочным аппаратам, типы увлажняющих аппаратов могут значительно разниться в зависимости от типа печатной машины.

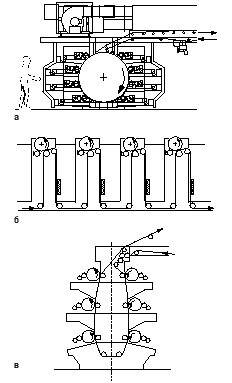

Печатание «резина к резине»

Технология одновременной двухсторонней печати, обусловленная конструкцией секционной офсетной рулонной печатной машины: в печатной секции отсутствует печатный цилиндр, а офсетный цилиндр печатного аппарата одной печатной краски выполняет одновременно роль печатного цилиндра в печатном аппарате другой краски. Запечатываемый материал в виде непрерывной ленты (полотна) проходит между вращающимися офсетными цилиндрами, касаясь своими сторонами их поверхностей одновременно. Печать по этой технологии двухсторонняя по схеме 1+1 в одной печатной секции машины. Печатные машины этой конструкции высокоскоростные и находят широкое применение при печатании изданий, не требующих высокого качества, например, газет и журналов.

Основным требованием хорошего качества печати является равномерный и насыщенный переход краски с формы или с офсетного полотна на бумагу. Практика показывает, что такой переход краски достигается только, если давление, возникающее при контакте печатающих элементов формы с декелем, находится в определенном фиксированном диапазоне, что справедливо как для офсетной плоской печати, так и для высокой и глубокой печати.

Одной из причин неравномерности давления печати является недостаточная жесткость печатного, формного и офсетного цилиндров на их рабочей части, т.е. на той части, где непосредственно происходит их контакт и осуществляется печатный процесс.

Деформации цилиндров печатной пары печатных машин под действием усилия печати не должны превышать допустимых значений, иначе возможно нарушение равномерности оптической плотности оттиска — одного из важнейших показателей его качества.

Допустимая величина деформаций может быть найдена при совместном анализе жесткостной характеристики декеля и зависимости оптической плотности оттиска от давления печати.
