20. Работа осциллографа в режиме автоколебательной и ждущей разверток.
В современных осциллографах применяются следующие виды разверток:
Автоколебательная развертка – режим работы генератора развертки, когда развертка периодически запускается и при отсутствии сигнала запуска;
Ждущая развертка – режим работы генератора развертки, когда развертка запускается только при наличии сигнала запуска;
Однократнаяразвертка – режим работы генератора развертки, когда запуск его происходит один раз с последующей блокировкой (для повторного запуска генератор необходимо восстановить);
Задержаннаяразвертка – режим работы генератора развертки, когда развертка начинается с определенной задержкой после запускающего сигнала.
Задерживающая развертка – развертка, создающаяся одним генератором развертки и предназначенная для задержки запуска развертки, создаваемой другим генератором развертки того же осциллографа.
Смешанная развертка – когда сигнал изображается одним и тем же лучом с различными коэфф-ми развертки в пределах рабочей части экрана ЭЛТ.
Автоколеб-я
разв-ка применяется при исследовании
периодических и импульсных сигналов
малой скважности. Она создается линейным
пилообразным напряжением генератора
разв-ки, работающего в автоколеб-ом
режиме. В общ сл. пилообразное напряжение
разв-ки
имеет след. вид (р 6.3).

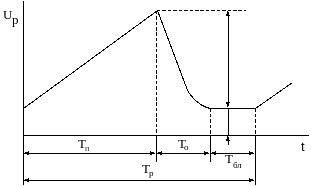

Р 6.3 – График пилообразного напряжения при автоколебательной развертке
Как
видно изрис 6.3, оно характ-сянекот-ми
начальным уровнем
и размахом
,
а также длит-ми прямого хода
,
обратного хода
и блокировки
.
За время
луч на экране перемещается слева направо
с постоянной скоростью, а за время
быстро возвращается в начальное
положение. Далее (после окончания
переходных процессов за время
)
развертка повторяется с периодом
.
Если
0,04 c
,то за счет инерционной способности
человеческого глаза мы видим на экране
ЭЛТ непрерывную линию. Поэтому иногда
этот вид развертки называют непрерывной
разверткой. Для получения высококачественной
осциллог-мы необходимо, чтобы (
+
)
<<
.
В соврем.осциллогр-х это требование
всегда выполняется и, кроме того, с
помощью специальной схемы подсвета,
луч либо подсвечивают на время
,
либо запирают на время (
+
),
либо и подсвечивают, и запирают.
Наблюдаемая
осцилл-ма исследуемого сигнала должна
восприниматься как неподвижное
изображение. Только тогда можно сделать
какое-то заключение о его форме и измерить
требуемые параметры. Как известно из
теории колебаний, это возможно, если
исслед-й сигнал
,
имеющий период
,
и напряжение разв-ки
с периодом
будут синхронными, т.е. их периоды связаны
соотношением
(6.4) где
n
= 1, 2, 3, ... (целые числа).
(6.4) называется условием синхронизации и всегда должно выполняться при работе с осц-фом. При этом целесообразно выбирать n = 2, чтобы хотя бы один период наблюдался полностью. (при = частькривой , соответствующая ( + ) не воспроизводится).В тоже время не реком-ся выбирать n> 3, т.к. ухудшается детальность осциллограммы. Если условие синхронизации не выполняется, на экране ЭЛТ наблюдается неустойчивое, непрерывно бегущее изображение .
Синхронизация в осциллографах обеспечивается с помощью специального устройства синхронизации и может быть внутренней или внешней. При внутренней синхронизации сигнал, управляющий запуском генератора развертки подается из канала вертикального отклонения и является частью . То есть, внутренняя синхронизация – это синхронизация самим исследуемым сигналом. При внешней синхронизации сигнал, управляющий запуском генератора развертки, подается из вне на вход Х осциллографа.При этом сигнал внешней синхронизации, также должен быть синхронным с исследуемым, что вызывает дополнительные трудности. Поэтому, как правило, к внешней синхронизации прибегают тогда, когда исследуемый сигнал имеет недостаточную для устойчивой внутренней синхронизации амплитуду и форму, а также в ряде специальных случаев. Частным случаем внешней синхронизации является синхронизация от сети, но в современных осциллографах этот вид синхронизации практически не применяется.
Автоколебательная развертка имеет два принципиальных недостатка: не позволяет наблюдать однократные (непериодические) сигналы, а при исследовании периодических импульсных сигналов с большой скважностью также оказывается практически непригодной. Поясним это с помощью временных диаграмм (рис 6.4)
Пусть
имеется периодическая последовательность
прямоугольных импульсов с длительностью
<<
(р 6.4,а). Если
=
,
то большая часть
вообще не используется, и изображение
импульса на экране ЭЛТ будет иметь вид
узкого выброса (р 6.4,б).Отсюда видно, что
для повышения детализации осциллограммы,
необходимо значительно увеличить
скорость автоколебательной развертки,
т.е. уменьшить ее период. Возьмем период
<<
и сравнимый с
(р 6.4,в).Масштаб осциллограммы будет
теперь крупным, однако наблюдение формы
импульса и измерение его параметров
практически невозможны по следующим
причинам:очень трудно обеспечить
синхронизацию
и
при
<<
и, кроме того за время
луч многократно прочертит линию
развёртки, а по вертикали отклонится
только один раз, т.е. линия развёртки
будет значительно ярче изображения
импульса, не воспроизведется передний
фронт импульса.
Р 6.4 – Временные диаграммы, иллюстрирующие необходимость перехода от автоколебательной развертки к ждущей
Т.о.,
мы приходим к выводу о необходимости
применения в рассм-ых случаях другого
вида развёртки – ждущей развёртки.
Генератор развёртки должен работать
теперь в ждущем режиме и запускаться
только при поступлении на вход Y
исследуемого сигнала. Для этого в канале
Xосц-фа
имеется устройство запуска развертки.
Если длит-ть ждущей развёртки
сравнима с
,
то луч, совершает один цикл прямого и
обратного хода, детально изображая
форму сигнала и «ждет» прихода нового
сигнала запуска (р 6.3,г).
Частным случаем ждущейразв-киявл-ся однократная разв-ка, применяемая при фотографировании неповторяющихся процессов. Остальные виды развёрток носят специальный характер и прим-ся когда необходимо детально исслед-ть на экране ЭЛТ сигнал, задержанный относительно сигнала запуска. Их мы рассматривать не будем.Все эти виды развёрток можно рассматривать как разновидности линейной развёртки. Помимо их в осциллографах могут создаваться и более сложные виды развёрток, например круговая и спиральная.
