2 . Мк 1816(mcs-51) системах автоматики. Типовая структура лсу.
Основу структурной схемы МК51 образует внутренняя двунаправленная 8битная шина, которая связывает между собой все основные узлы и устройства: резидентную память, АЛУ, блок регистров специальных функций, устройства управления и порты ввода/вывода.
8битная АЛУ может выполнять арифметические операции: +,–,*,/; логические операции: и, или, исключающее или, а так же операции циклического сдвига, сброса и инвертирование.
Таким образом АЛУ может оперировать 4 типами информационных объектов: булевскими(1бит), цифровыми(4бита), байтными(8бит), и адресными(16бит).
В резидентную память входят: память программ (ПЗУ,СППЗУ имеет емкость 4 кб и предназначена для хранения команд, констант входных и выходных переменных и т.п.), память данных (ОЗУ – предназначена для хранения переменных в процессе выполнения прикладной программы, адресуется 1байтом и имеет емкость 128байт)
Семейство мк серии 1816
Мк Rom Ram
1816ВЕ48 1kb 64b
1816ВЕ49 2kb 128b
1816ВЕ35 отладочный 64b
1816BE51 4kb 128b
1816BE31 отладочный 128b

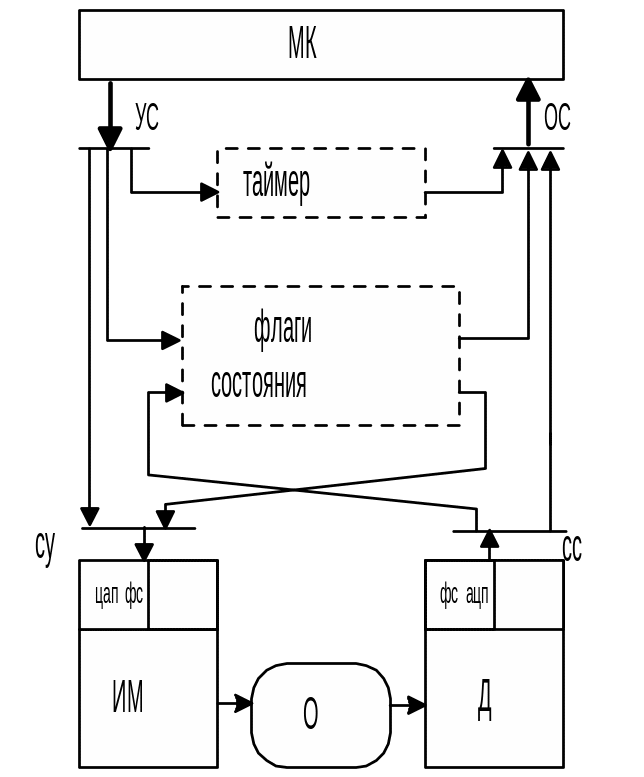

Типовая стуктура ЛСУ
Мк – микоконтроллер
Ус – управляющее слово
Ос – осведомительное слово
Су – сигналы управления
Сс – сигналы состояния
Фс – формировители сигналов
Им – исполнительные механизмы
Д - датчики
О – объект управрения
3. Структура мк51.
Физ. параметры: корпус с 40 выводами (2,5мм), технология n-МОП, питание +5В, потребляемая мощность ~500мВт.
МК содержит:
1.Три порта in/out по 8 бит = 24 линии, и спец линии для управления режимом.
2. Резидентная память (внутренняя), память данных (ОЗУ), память программ.
3. 8 бит внутренняя шина передачи данных.
4. 16 бит внутренняя шина адреса.
5. Аккумулятор 8 бит (АЛУ).
6. Счетчики таймера (2*16 бит).
7. Универсальный асинхронный приемо-передатчик, организация последовательного интерфейса.
2 3. Классификация погрешностей измерительных устройств.
Абсолютная – разность между измер. и действ. значением. Относительная = А/действ.*100%.
1. В зависимости от режима работы. Статические – в установившемся режиме. Динамические – в переходном режиме.
2. По характеру связи между измер. величиной и погрешности ее измер. Аддитивные – ошибки не зависящие от величины входного сигнала. Мультипликативные – погрешность ошибки ~ изменению входного сигнала.
3. Периодические погрешности – ошибки изменяющиеся по периодическому закону в зависимости от входного сигнала.
4. По закономерности их воспроизведения при многократных измерениях. Систематические – имеют определенные значения в каждой точке измер. устройства. Случайные – имеют рассеянные значения по величине и знаку при испытаниях.
5. По причине возникновения. Ошибки из-за несовершенства метода измерения. Инструментальные – несовершенство измерительного устройства.
25. Потенциометрические датчики.
Электромех. элемент состоит из потенциометра, токосъемника, соединенных по определенной схеме с источником питания и эл. нагрузкой.
1. Релейный.
2. Потенциометрический – линейный.
