Режимная карта Обезвоживание отходов спиральных сепараторов на высокочастотных грохотах
Наименование аппарата: грохот горизонтальный высокочастотный
типа IDS 30R48 LD
Назначение аппарата: обезвоживание отходов класса 0,15-1,3 мм

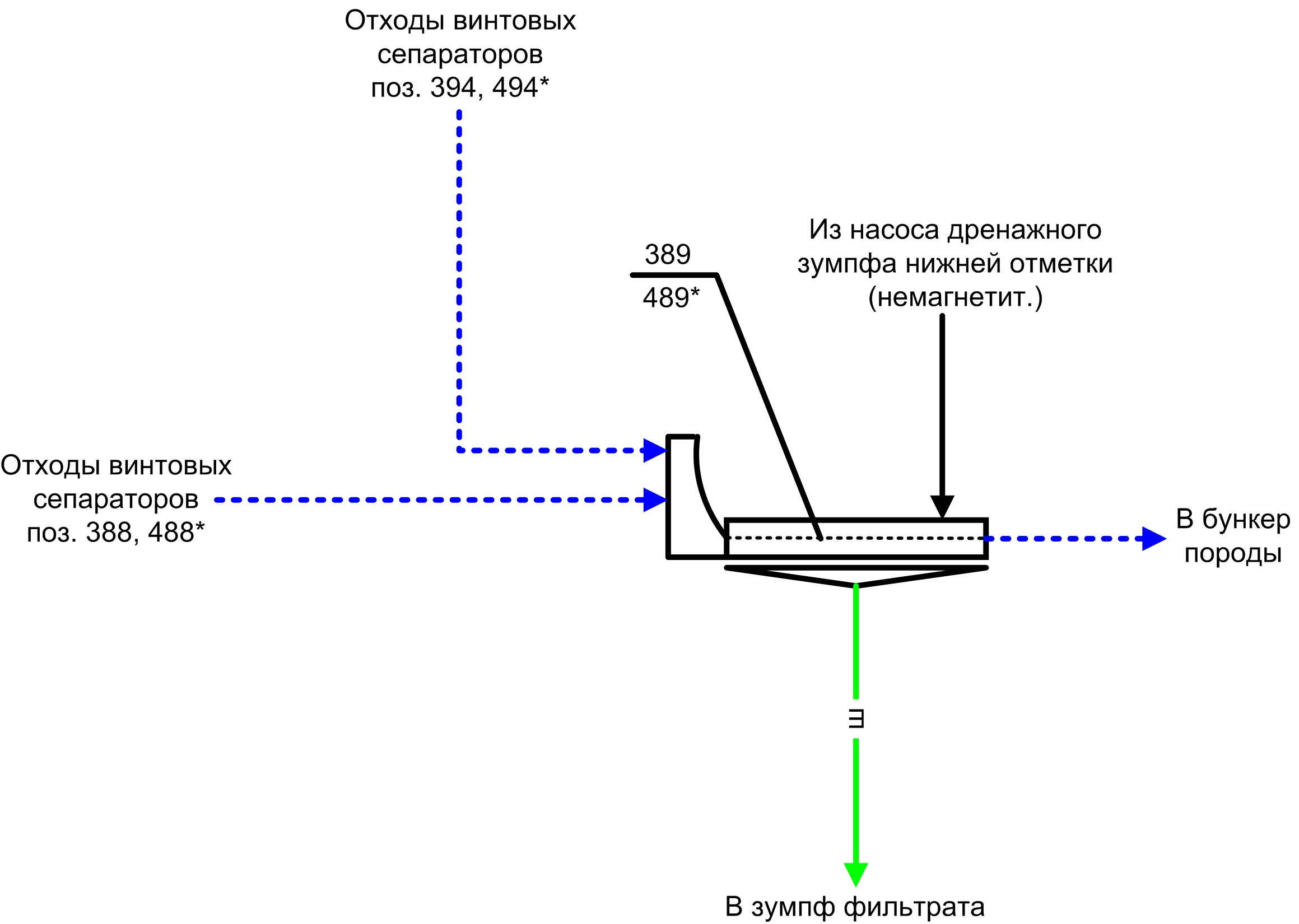

Схема установки
Техническая характеристика аппарата
Производительность, т/ч |
20 |
Частота вращения механизма вибратора, мин-1 |
1000 |
Ход, мм |
6,9 |
Размеры деки грохота, мм |
300/310X 1257 |
Отверстия сит, мм |
0,5 |
Открытая площадь, % |
17 |
Дешламационное дуговое сито: ширина, мм радиус, мм дуга, град размер щели, мм |
1219 838 80 0,3 |
Общий вес (приблизительно), кг |
3578 |
Режим работы аппарата
Фактическая производительность, т/ч |
15-20 |
Крупность обезвоживаемого, мм |
0,15-1,3 |
Содержание твердого в питании, кг/м3 |
400-500 |
Влажность обезвоженного, % |
27-35 |
Доцент кафедры ОПИ к. т. н. |
М.С. Клейн |
Научный сотрудник ЦЭПБ ППИ КузГТУ
|
А. Б. Леонов |
Главный технолог ЗАО «ОФ«Распадская» |
В.В. Мелехин |
СОГЛАСОВАНО |
УТВЕРЖДАЮ |
|
|
директор |
Главный инженер |
«ЦЭПБ ППИ ГУ КузГТУ» |
ЗАО «ОФ«Распадская» |
д. т. н. |
|
|
|
________________Г.В.Иванов |
_______________ В.В. Долматов |
|
|
«____»_______________2006 г. |
«____»______________2006 г. |
Режимная карта Сгущение и осветление тонкого шлама в радиальном сгустителе
Наименование аппарата: радиальный сгуститель с центральным
приводом диаметром 26 м
Назначение аппарата: сгущение и выделение крупнозернистой части шлама и частичное осветление шламовой воды

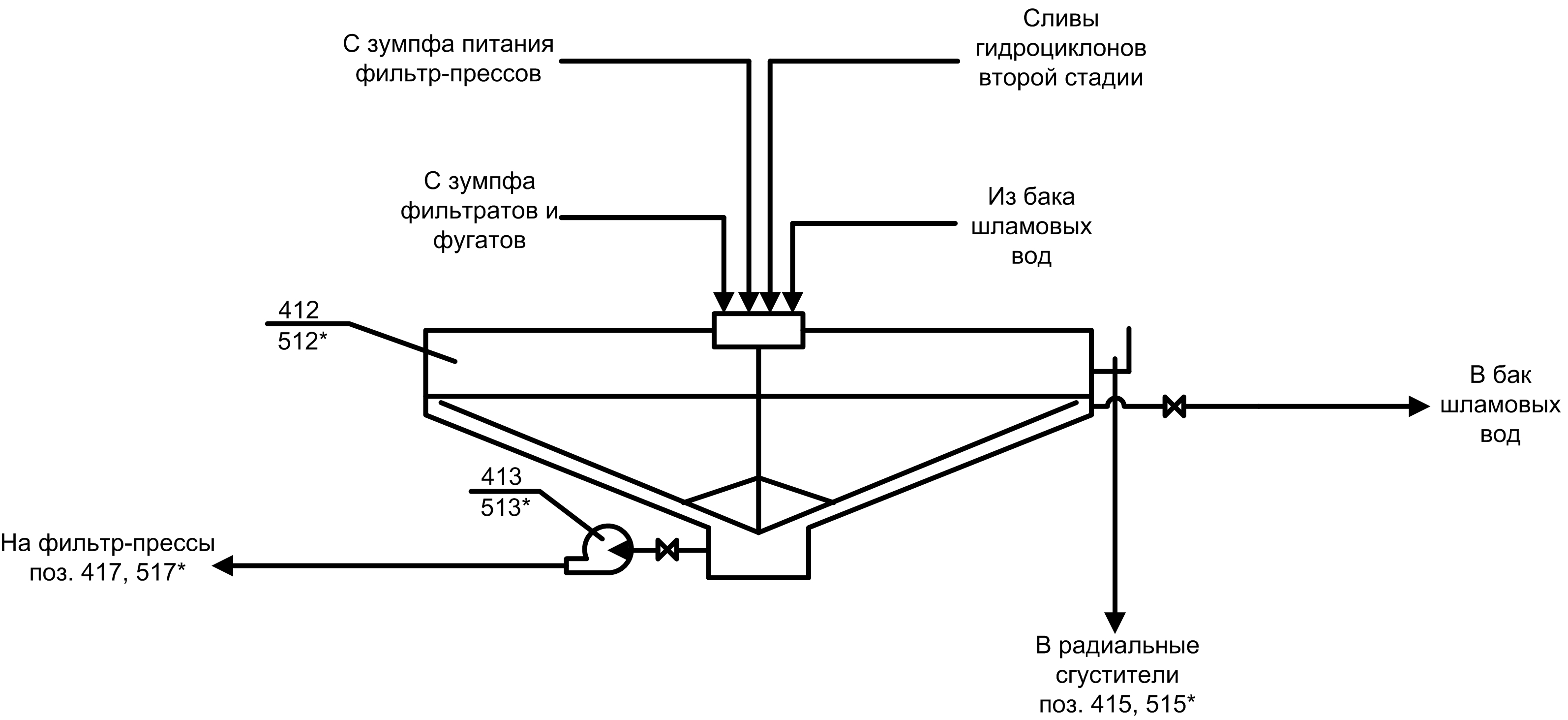

Схема установки
Техническая характеристика аппарата
Диаметр чана, м |
26 |
Количество электродвигателей, шт |
1 |
Мощность привода, кВт |
3,7 |
Скорость вращения электродвигателя, об/мин |
1420 |
Режим работы аппарата
Полная производительность, м3/ч |
1200 |
Содержание твердого, кг/м3 |
|
в питании |
|
в сгущенном продукте |
350-500 |
в сливе |
30-50 |
Количество сгустителей, шт |
2 |
Доцент кафедры ОПИ к. т. н. |
М.С. Клейн |
Научный сотрудник ЦЭПБ ППИ КузГТУ
|
А. Б. Леонов |
Главный технолог ЗАО «ОФ«Распадская» |
В.В. Мелехин |
СОГЛАСОВАНО |
УТВЕРЖДАЮ |
|
|
директор |
Главный инженер |
«ЦЭПБ ППИ ГУ КузГТУ» |
ЗАО «ОФ«Распадская» |
д. т. н. |
|
|
|
________________Г.В.Иванов |
_______________ В.В. Долматов |
|
|
«____»_______________2006 г. |
«____»______________2006 г. |
