Алгоритм расчета характеристик подсети:
Определяется маска подсети.
Определяются идентификаторы подсетей – координаты подсетей в таблице маршрутизации, идентификатор подсети задает диапазоны адресов к каждой подсети.
3. Определяется диапазон IР-адресов в каждой подсети
1. Определение маски подсети состоит из следующих четырех этапов.
Исходя из условий проектирования топологии сети, определяется количество необходимых подсетей.
Полученное десятичное значение переводится в двоичный формат и подсчитывается количество бит, необходимых для его записи данного числа в двоичном формате.
Производится модификация маски подсети. Полученные биты выставляются в начало нулевого байта и дополняются справа нулями.
Производится перевод маски в десятичное значение.

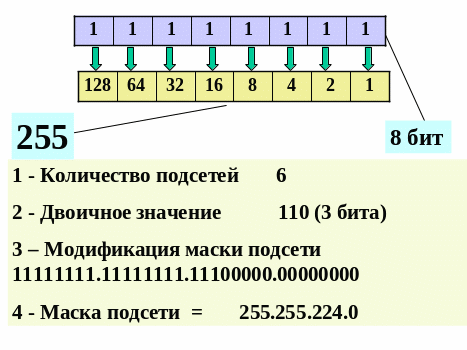

На рисунке 5.3.2 показаны все четыре этапа определения маски подсети.
Рис.5.3.2. Определение маски подсети.
Исходя из условий проектирования корпоративной сети было решено создать шесть подсетей. Для записи числа шесть в двоичном формате необходимо три бита (110). В третьем октете маски подсети первые три бита замещаем единицами и подсчитываем маску подсети в десятичном формате. На рисунке 5.3.2 показано соответствие восьми разрядов двоичной системы десятичной системе исчисления. Первый единичный бит в десятичной системе это 128, второй – 64 и третий 32. Складываем эти три значения и получаем 224, следовательно маска подсети в нашем примере 255.255.224.0.
2. Определение идентификаторов подсетей.
Идентификаторы подсетей определяют координаты подсети и используются для определения диапазонов IP адресов в каждой подсети.
Таблица 5.3.6.
00000000 = 0 |
НЕ ИСПОЛЬЗУЕТСЯ |
00100000 = 32 |
X.Y.33.1 – X.Y.63.254 |
01000000 = 64 |
X.Y.65.1 – X.Y.95.254 |
01100000 = 96 |
X.Y.97.1 – X.Y.127.254 |
10000000 = 128 |
X.Y.129.1 – X.Y.159.254 |
10100000 = 160 |
X.Y.161.1 – X.Y.191.254 |
11000000 = 192 |
X.Y.193.1 – X.Y.223.254 |
11100000 = 224 |
НЕ ИСПОЛЬЗУЕТСЯ |
Для определения идентификаторов из маски выписываются все возможные комбинации бит, из которых исключаются комбинации, представленные только нулями или только единицами. Полученные значения переводятся в десятичный формат. Самый последний единичный бит в маске – всегда идентификатор первой подсети и он же шаг изменения идентификаторов (см. рис.5.3.2 – последний единичный бит в третьем октете это 32).
Получаем следующие координаты подсетей (X,Y – координаты сети класса В, которая разбивается на подсети):
Подсеть 1 - X.Y.32.0
Подсеть 2 - X.Y.64.0
Подсеть 3 - X.Y.96.0
Подсеть 4 - X.Y.128.0
Подсеть 5 - X.Y.160.0
Подсеть 6 - X.Y.192.0
3. Определение диапазонов IP-адресов
Начало диапазона = текущий идентификатор + 1 и наименьшее значение IP адреса. Конец диапазона - следующий идентификатор - 1 и наибольшее значение IP адреса (таблица 5.3.6.).
Для удобства определения параметров подсетей можно использовать переводные таблицы, представленные для каждого класса на рис. 5.3.3-5.3.5.

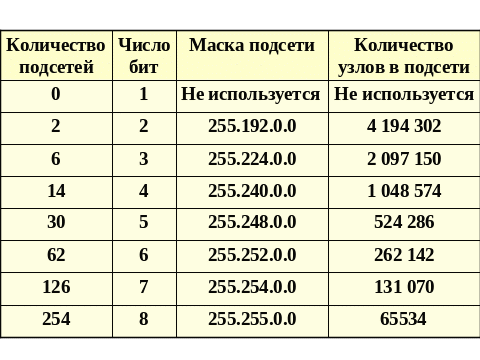

Рис. 5.3.3. Таблица преобразования. Сеть класса А.

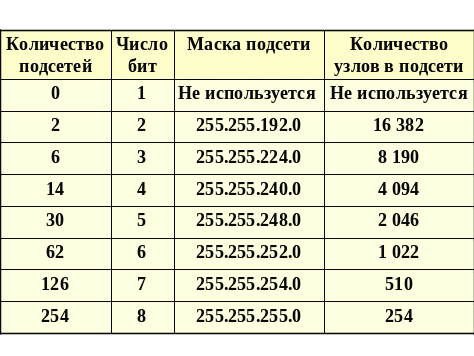

Рис.5.3.4. Таблица преобразования. Сеть класса B.

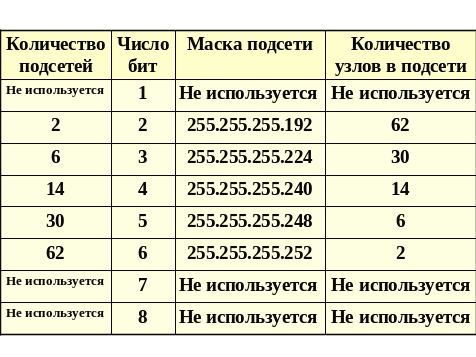

Рис.5.3.5. Таблица преобразования. Сеть класса C.
Примеры расчета подсетей.
Задание 1:
Определите маску подсети, соответствующую указанному диапазону IР-адресов: диапазон адресов от 61.9.0.1 до 61.15.255.254.
Решение:
Первый октет – 61, следовательно это сеть класса А (таблица 5.3.3). Маска сети класса А - 255.0.0.0 (таблица 5.3.2.). Для получения маски подсети необходимо модифицировать второй октет. Из приведенного диапазона ясно, что шаг изменения идентификаторов – 8, следовательно координаты первой подсети - 61.8.0.0, второй подсети - 61.16.0.0. Число 8 – это пятый бит слева (рис.5.3.2). Складываем 128+64+32+16+8 и получаем 248. Значит маска подсети 255.248.0.0.
Задание 2:
Определите диапазон идентификаторов узлов для каждой из перечисленных подсетей. Идентификаторы сетей — 107.16.0.0 и 107.32.0.0, маска подсети 255.240.0.0, две подсети.
Решение:
Представленные подсети придадлежет к классу А (таблица 5.3.3). Из маски подсети видно, что во втором октете маски четыре единичных бита (240=128+64+32+16, рис.5.3.2). Следовательно, шаг изменения идентификаторов подсетей равен 16 и в задании представлены первая и вторая подсети. Тогда получам следующие диапазоны IP адресов:
1 подсеть: 107.17.0.1 – 107.31.255.254.
2 подсеть: 107.33.0.1 – 107.47.255.254.
Резюме.
Протокол TCP/IP используется Windows 2003 чаще других, однако при этом существуют и другие протоколы. Протокол NWLink используется для установления соединений с сетями NetWare, протокол DLC — для взаимодействия с серверами печати, протокол AppleTalk — для взаимодействия с сетями Macintosh, а протокол Net-BEUI — для взаимодействия с устаревшими сетями Microsoft LAN. Используйте частную адресацию для того, чтобы минимизировать влияние Internet на локальную сеть вашей организации. Если вы хотите получить собственный адрес TCP/IP, обратитесь к своему Internet-провайдеру.
Вопросы для самопроверки
1. Что должно быть общим у компьютеров, чтобы они могли взаимодействовать?
2. Назовите четыре основных уровня протокола.
3. Какие протоколы используются в сетях, в которых применяется маршрутизация?
4. Когда следует использовать протокол DLC?
5. Что такое адрес обратной связи?
6. Как определить "работоспособность" протокола TCP/IP?
7. Как определить краткую форму маски подсети?
8. Какая команда позволяет очень просто определить IP-адрес вашего компьютера?
9. Какая утилита позволяет перемещать файлы с одного компьютера на другой?
10. Какая утилита позволяет проверить соединение между компьютерами?
11. Зачем нужны пользовательские маски подсети?
