24) Нониусные методы измерения т

Уменьшить погрешность измерения коротких импульсов можно используя нониусный метод. kT_СЧ–kT_Н=k(T_СЧ -T_Н)=∆t

Импульс длительность кот измеряется используется для формирования сигналов U_старт и U_стоп . По сигналу U_старт запускается генератор счетных импульсов, и производиться измерение длительности импульса N сч для измерения оставшейся ∆t по сигналу U_стоп запускается генератор нониусовых импульсов, период которых меньше T_Н< сч. Далее определяется момент временного совпадения счетных и нониусовых импульсов. В момент совпадения счет останавливается и находиться разность kT_СЧ–kT_Н. Таким образом находиться ∆t.

25) Методы заряда-разряда емкости и его применение.

Метод разряда-заряда емкости основан на том, что измеряется зарядный или разрядный ток конденсатора. Если подключить конденсатор к источнику напряжения, то он получит заряд q=cU,если периодически переключать конденсатор с разряда на заряд, то q=fcU=>f=q/cU

Транзистор работает в ключевом режиме, с приходом положит-го импульса он закрывается и один из выбранных конденсаторов заряжается до U опорного стабилитрона.Отрицательный импульс открывает транзистор и заряженный транзистор разряжается через открытый транзистор. Измеряя ток разряда или заряда можно измерить входную f. Цепочка R4 C4 нужна для устранения наводок и помех высокочастотной составляющей. Погрешность 1-2%.

19)Классификация электронных вольтметров и особенности измерения постоянных, прямых и импульсных

Электронные вольтметры: В1 – 2; В2 – 21; В3 – 58А; В1 – установка для проверки; В2 – группа приборов, вольт-ры для измерения пост.напряж.; В3 - вольт-ры для измер.перемен напряж.; В4 –импульс. вольт-ры; В5 – фазочувствит.вольт-ры; В6 – селектив. вольт-ры; В7 – универсал. вольт-ры. Особенности: 1. В связи с различным диап.измеряем.частот, возник. частот. погрешности, котор. возраст. при уменьш. или увеличен. измеряем. частоты по отношен. к частоте градуировки. 2. Показания любого вол-ра завис. от формы кривой и измеряем. напряж. 3. Энергия, потребляемая прибором от объекта изм-ия должна быть миним., а вход.сопрот. максимал. 4. При изменен. в согласов. трактах с сопрот. 50,60,600 Ом, полное сопротвл. прибора должно быть равно волновому сопротивл. Вол-ры В4 отлич. тем, что использ. амплитуд. детектор и градуируются в амплитудн. значениях. Селкторные содерж. в своей струк-ре селектив. фильтр, позволяющ. выделить из всего спектра сигнала нужную нам гармонику. Универсальные содерж. в своем составе дополнит.преобразователи, позволяющ. раздельно измерять ВЧ-сигналы, НЧ, пост ток,напр. и сопрот.

26)Мостовые методы измерения rlc на постоянном и переменном токе.

Относятся к приборам и методам сравнения. Реализуется дифференциальный или нулевой метод. Различают мосты постоянного, переменного тока, одинарные, двойные, аналоговые и цифровые. Достоинством мостовых методов измерения является более высокая точность, достигаемая за счет снижения дополнительных погрешностей от колебания температуры, питающего напряжения и старения элементов.

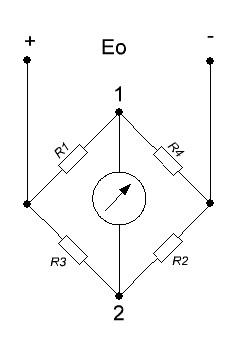

Одинарный мост постоянного тока.

Н уль индикатор.

Ничего не измеряет а только сравнивает.

Условия равновесия моста: R1R3=R2R4

Rx=R1

Rx=R2R4/R3

Φ1=φ2

Для повышения точности:

1)Повышают чувствительность измерительного прибора

2)Претензионные элементы

3)Использование усилителя (повышает чувствительность)

Второй режим использования моста – это когда используют выходное напряжение моста. Разбалансировка моста будет зависеть от изменяемого элемента. Второй режим практически не находит применения.

При измерении L и С используют мосты переменного тока

Условия равновесия моста: Z₁Z₃=Z₂Z₄

φ1+φ3=φ2+φ4

φ_X-φ3=φ1-φ2
