3. Особенности конструкции мокрых золоуловителей
Пленочные золоуловители представляют собой вертикальную колонну, в находящийся на её стенках слой жидкости ударяется запыленный газовый поток и, при повороте потока в обратном направлении, частицы пыли осаждаются на поверхности воды.
Эффект действия пленочного золоуловителя по сравнению с обычным циклоном усиливается тем, что пыль, отбрасываемая под действием центробежных сил к стенкам циклона, в значительной мере поглощается водяной пленкой и превращается в шлам. В результате предотвращается вторичный унос пыли, выделившейся из потока.
Пленочный
пылеуловитель состоит из цилиндрического
корпуса с коническим днищем и
воздухоотводящим патрубком и
воздухоподводящей улитки. Запыленный
воздух подводится по касательной к
корпусу со скоростью около
.
Поверхность стенок аппарата орошается
водой с помощью сопел, расположенных
равномерно в верхней части золоуловителя.
Сопла находятся также во входном патрубке
и предназначены для смыва отложений
золы. Давление воды перед соплами
.
Удельный расход воды -
.
Одиночные циклоны с водяной пленкой
рассчитаны на очистку
запыленного газа и во всем диапазоне
производительности обеспечивают
достаточную степень очистки. Загрязненная
вода стекает в нижнюю часть аппарата и
направляется на очистку. Очищенный газ
отводится из верхней части золоуловителя.

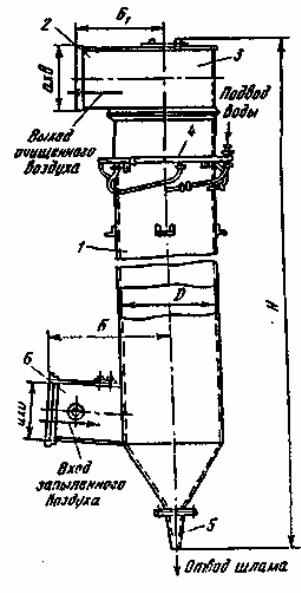

Схема пленочного золоуловителя приведена на рисунке 3.1
1 - корпус; 2 - выходной патрубок; 3 - улитка; 4 - коллектор; 5 - конусный патрубок ; 6 - входной патрубок.
Рисунок 3.1 Схема пленочного золоуловителя
Пенные золоуловители
представляют собой аппараты, корпус
которых разделен решеткой с равномерно
расположенными мелкими отверстиями.
Запыленный поток поступает под решетку,
очищенный удаляется из верхней части
корпуса. Вода поступает на решетку
сверху. В зависимости от конструкции
пылеуловителя вода с поверхности решетки
отводится через отверстия в решетке и
частично через слив, либо только через
отверстия. Диаметр отверстий в решетке
.
Живое сечение
.
Пенные аппараты относятся к низконапорным золоуловителям, это
одно из больших преимуществ данных аппаратов перед другими конструкциями. По способу отвода жидкости с решетки их подразделяют на два основных типа: с переливными решетками и с провальными решетками.
Аппараты с переливными решетками не нашли широкого распространения, так как наблюдается зарастание решетки в ходе процесса пылеулавливания. Большее распространение получили аппараты второго типа. Загрязненная вода собирается в нижней части аппарата и направляется на очистку.
Схема пенного золоуловителя приведена на рисунке 3.2
1 - корпус; 2 - оросительное устройство; 3 - тарелка
Рисунок 3.2 Схема пенного золоуловителя
Полые газопромыватели
реализуют наиболее простую схему мокрой
очистки с организацией промывки
запыленных потоков газа в емкостях
различной формы. Орошающая жидкость в
них подается встречно или поперек
газового потока. Чтобы унос жидкости
из зоны контакта был незначительным,
размер капель должен быть не менее
,
а скорость газового потока не должна
превосходить
.
Для создания равномерного потока газа
в аппарате имеется газораспределительная
решетка.
Для уменьшения
габаритов установки скорость потока
увеличивают (иногда до
и более) и устанавливают на выходе
аппарата каплеуловители. Орошающую
жидкость разбрызгивают чаще всего с
помощью центробежных форсунок, поддерживая
ее давление в пределах
.
Такие форсунки позволяют работать на
оборотной воде, из которой удалена
грубая взвесь. Диаметр зоны орошения
одной форсунки принимают в пределах
.
Из этих условий определяют число
форсунок, устанавливаемых в газопромывателе.
Эффективность очистки в газопромывателе зависит от дисперсности золы,
размера капель,
скорости их падения, расхода жидкости,
скорости пылегазового потока. В полом
газопромывателе удельный расход жидкости
находится в пределах
,
гидравлическое сопротивление
.

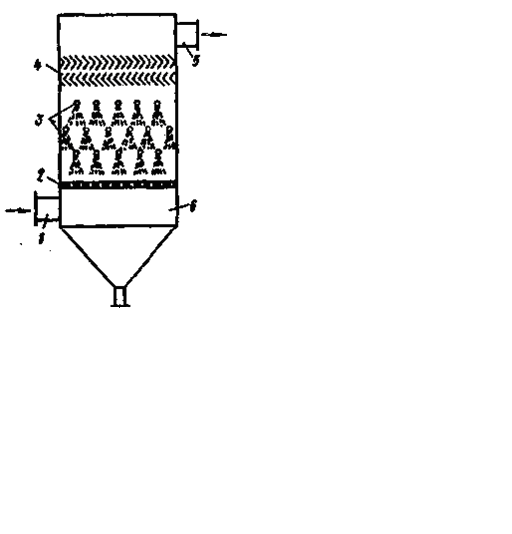

Схема газопромывателя приведена на рисунке 3.3
1 - входной патрубок; 2 - газораспределительная решетка; 3 - форсунки;
4 - каплеуловитель; 5 - выходной патрубок; 6 - бункер.
Рисунок 3.3 Схема газопромывателя
