56 Преобразователь постоянного напряжения с самовозбуждением
Для нормального функционирования устройства радиаппоратуры при их питании от первичных источников выробатовают энергию постояного тока одного номинала требудеться преобразователь напряжения сужествует 2 вида преобрзователей.
Инверторы- преобразователи у которых на всех имееться переменое напряжение
Конвертор имеет имеет на выходе постояное напряжение одного или нескольких значений не соответствующей с выходом
основной элемент инверторов и конверторов яв-сякомутирующие устройства которые переодически прерывают ток или изменяют его направление наиболее часто в качестве комутирующих приборов исползуються транзистор или территор работающие в ключевом режиме. В качестве преобразователя устройства могут также быть исползовать эл магнитные приобразователи
57 Импульсные преобразователи постоянного напряжения
Регулируют выходное напряжение путем изменения параметров входных импулсов чаще всего применяют широтно и частотни импулсные способы регулирования. При широтном период следуемых импулсов яв-ся постоянным, а изменяеться длительность импулса. При частном импулсе длительность импулсов будет постояным но меняться периодично. Ucp=U0*tu\T при этом напряжение выхода будет изменяться в соответствии с формулой. В основе децствия импулсных преобразования постояного напряжения лежит ключеуой режим транзистора или терристора которые периодически прерывают цепь подачи напряжения в нагрузку.

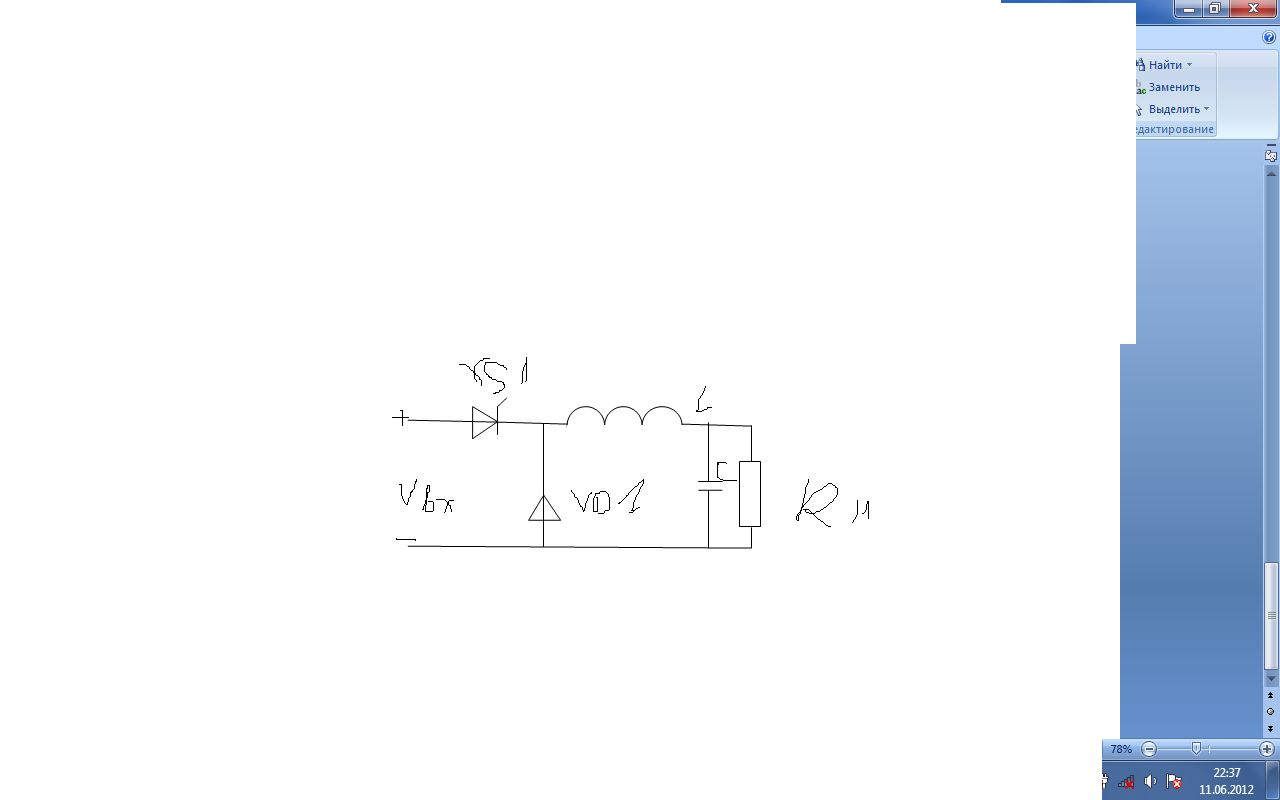

В качестве ключа исползуються терристор. Между нагрузкой и терристором включаеться сглаживающий LC фильтр. Диод выполняет функцию обратного диода он необходим для создания эл цепи для тока нагрузки при включеном терристоре. Когда терристор открыт все напряжение с входа подаеться на вход сглаживающего фильтра и с него поступает в нагрузку. Диод при этом закрыт и ток не пропускаеться. В интервал времени когда терристор закрыли ток в нагрузке продолжает проходить за счет энергии положеной в L-фильтра
58 Методы защиты от коротких замыканий в нагрузке источников питания
Один из вариантов решения проблемы защиты от КЗ - включение последовательно с нагрузкой полевого транзистора средней мощности с встроенным каналом. Дело в том, что на вольт-амперной характеристике такого транзистора есть участок, на котором ток стока не зависит от напряжения между стоком и истоком. Поэтому на этом участке транзистор работает как стабилизатор (ограничитель) тока.
Рис.1
Схема подключения транзистора к блоку питания приведена на рис.1, а вольт-амперные характеристики транзистора для различных сопротивлений резистора R1 - на рис.2. Работает защита так. Если сопротивление резистора равно нулю (т. е. исток соединен с затвором), а нагрузка потребляет ток около 0,25 А, то падение напряжения на полевом транзисторе не превышает 1,5 В, и практически на нагрузке будет все выпрямленное напряжение. При появлении же в цепи нагрузки КЗ ток через выпрямитель резко возрастает и при отсутствии транзистора может достичь нескольких ампер. Транзистор ограничивает ток короткого замыкания на уровне 0,45...0,5 А независимо от падения напряжения на нем. В этом случае выходное напряжение станет равным нулю, а все напряжение упадет на полевом транзисторе. Таким образом, в случае КЗ мощность, потребляемая от источника питания, увеличится в данном примере не более чем вдвое, что в большинстве случаев вполне допустимо и не отразится на "здоровье" деталей блока питания.
