23.Структура цифрового телевизионного приемника (абонентской приставки для приема сигналов цифрового телевидения).

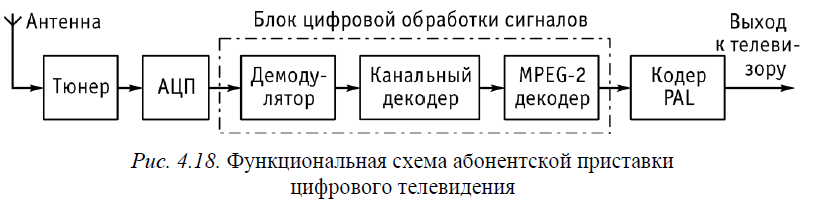

Функциональная схема абонентской приставки для приема программ цифрового телевидения приведена на рис. 4.18. Цифровая приставка состоит из следующих основных элементов: моноплаты приема и обработки цифровых сигналов, а также кодирования полученного аналогового сигнала в системе PAL; сетевой платы импульсного блока питания; корпуса; инфракрасного (ИК) пульта дистанционного управления (ДУ). Управление режимами работы цифровой приставки осуществляется как с ИК-пульта ДУ при помощи системы экранных меню на русском языке, так и с кнопочной панели. Подключение к аналоговому телевизору можно производить через разъем SCART или тюльпаны RCA.

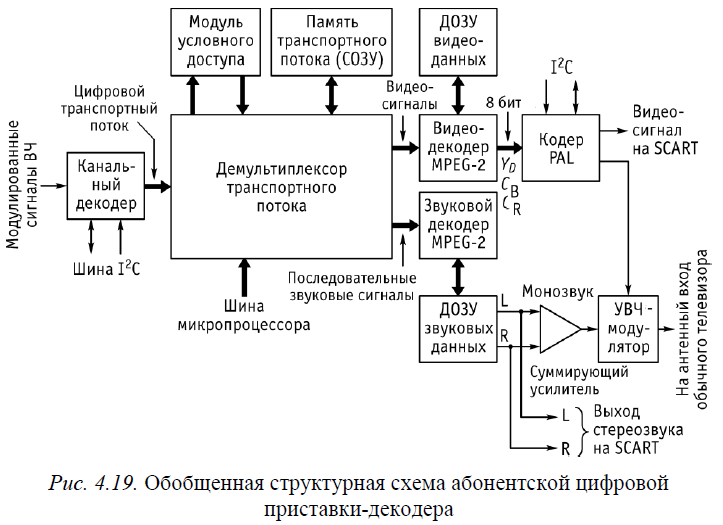

Цифровые приставки системы DVB-T работают с обычной телевизионной антенной, причем осуществляется качественный прием даже на комнатную антенну в условиях, где аналоговый прием уже невозможен из-за помех и переотражений сигналов. Обобщенная структурная схема абонентской цифровой приставки-декодера (STB), которая может быть подключена к антенному входу обычного аналогового телевизора, представлена на рис. 4.19.
