24. Схема теодолита.

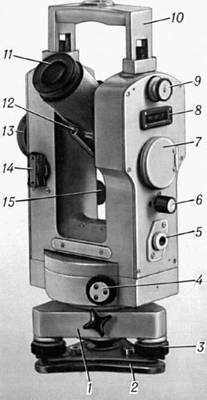

        Рис. 1. Оптический теодолит Т2 (СССР): 1 — треножник; 2 — трегер; 3 — подъёмный винт; 4 — рукоятка перестановки горизонтального круга; 5 — оптический центрир; 6 — рукоятка установки уровня при алидаде вертикального круга; 7 — осветительное зеркало; 8 — окно освещения уровня; 9 — наблюдательная система уровня; 10 — ручка; 11 — зрительная труба; 12 — визир; 13 — рукоятка оптического микрометра; 14 — переключатель отсчётов по кругам; 15 — закрепительно-наводящее устройство трубы.

25.Теодолиты,их типы,устройство

Теодоли́т — измерительный прибор для определения направлений и измерения горизонтальных и вертикальных углов при геодезических работах, топографических, геодезических и маркшейдерских съёмках, в строительстве и т. п. Основной рабочей мерой в теодолите являютсялимбы (горизонтальный и вертикальный круги с градусными и минутными делениями).

При измерительных работах целятся на пункт с известными координатами, например тригонометрический пункт. Развитием конструкции теодолита является тахеометр.

Теодолит предназначен для измерения горизонтальных и вертикальных углов для измерения расстояний для измерения ориентирных углов. Приборы у которых горизонтальные и вертикальные круги выполнены из высокоточного стекла относятся к оптическим теодолитам. По точности теодолиты подразделяются:

1) высокоточные Т-1

2) точные Т2 и Т5

3) технические Т15, Т30

4) учебные Т60

Цифра после буквы означает среднеквадратичную погрешность измерения угла в секунду полным приёмом. По устройству теодолиты подразделяют на прямые и обратные. С цилиндрическим уровнем и с компенсатором- это устройство внутри прибора позволяющее автоматически приводить ось прибора в отвесное положение.

Основные части теодолита.

1) Зрительная труба: объектив, окуляр, сетка нитей, линза.

Линия проходящая через центр окуляра и центр объектива называется оптическая ось. Визирная ось-линия проходящая через центр объектива и центр сетки нитей.

Характеристики зрительной трубы.

Увеличение. Полезрение, то пространство которое видно в зрительную трубу при неподвижном её положении. Освещённость.

2) Горизонтальный круг выполняется из высокоточного стекла и он поделён на градусы.

Вертикальная ось прибора –линия проходящая через центр алидады либо ось вращения теодолита.

3)Вертикальный круг состоит из лимба и алидады. Уровень предназначен для приведения прибора в рабочее положение. Ось цилиндрического уровня- касательная линия внутри поверхности уровня в нуль пункт.

Свойство цилиндрического уровня.

Когда пузырёк находится в ноль пункте, ось уровня занимает горизонтальное положение. Центр деления угол отклонения от горизонтального положения при смещения пузырька на 1 деление. Существуют штриховые микроскопы, шкаловой микроскоп, оптический микроскоп, микроскоп-микрометр.

Основные оси теодолита:

Вертикальная ось(ось вращения),ось цилиндрического уровня, горизонтальная (ось вращения зрительной трубы), визирная ось зрительной трубы.

26. Поверки и юстировки теодолитов

1. Поверка: ось цилиндрического уровня при горизонтальном круге должна быть перпендикулярна вертикальной оси прибора.

(Поверку выполняют в такой последовательности. Теодолит устанавливают на штативе так, чтобы уровень был расположен по направлению двух любых подъемных винтов и, вращая их в разные стороны, приводят пузырек уровня в нуль-пункт, затем поворачивают горизонтальный круг теодолита на 180°. Если пузырек остался на середине или отклонился не более чем на одно деление, уровень исправен, если более чем на одно деление — неисправен.

Для устранения неисправности пузырек перемещают исправительными винтами уровня к нуль-пункту на одну половину дуги отклонения, подъемными винтами — на вторую.

После выполнения поверки удостоверяются, что теодолит сохраняет рабочее положение. Для этого горизонтальный круг поворачивают на 90°, приводят пузырек цилиндрического уровня на середину и поворачивают горизонтальный круг в произвольном направлении. Если при различных положениях круга относительно подъемных винтов пузырек остался на середине, поверка считается выполненной.)

2. Поверка: визирная ось зрительной трубы должна быть перпендикулярна горизонтальной оси прибора. КЛ и КП- отсчёты по горизонтальному кругу. С-коммационная погрешность. С=(КЛ-КП-+180)/2=1градусу или меньше.

(Поверку выполняют в такой последовательности. Вертикальную ось теодолита приводят в отвесное положение. Для этого сначала устанавливают уровень теодолита по направлению двух подъемных винтов и, вращая их в разные стороны, приводят пузырек на середину ампулы. Поворачивают теодолит на 90° и вращением третьего подъемного винта приводят пузырек снова на середину. Наводят трубу на удаленную, ясно видимую точку, закрепляют лимб и берут отсчет а₁ по горизонтальному кругу. Отпускают зажимной винт зрительной трубы и переводят трубу через зенит. Открепляют зажимной винт алидады и, наводя трубу на ту же точку, берут повторный отсчет а₂. Если отсчеты а₁ и а₂ равны или отличаются не более чем на двойную точность отсчетного устройства, теодолит исправен, если больше — неисправен.

Чтобы устранить неисправность, из отсчетов a₁ и а₂ находят среднее значение: a=(a₁+a₂)/2.Микрометренным винтом устанавливают на горизонтальном круге средний отсчет а (изображение точки сместится от вертикальной нити). Снимают с окулярного колена трубы колпачок, ослабляют вертикально расположенные винты и вращением боковых исправительных винтов смещают сетку до совпадения перекрестия сетки нитей с точкой визирования. После юстировки закрепляют винты.

Можно измерять угол и при нарушенном соотношении осей. В этом случае отсчеты берут при двух положениях трубы — левом и правом (Л и П) и из этих отсчетов определяют среднее.)

3. Ось НН вращения трубы должна быть перпендикулярна оси VV вращения прибора (рис. 8.11, г).

Поверку выполняют в такой последовательности. Теодолит устанавливают на расстоянии 8...10 м от стены здания. Вертикальную ось вращения приводят в отвесное положение. Трубу наводят на точку, высоко расположенную на здании, и закрепляют горизонтальный круг. Трубу плавно опускают до горизонтального положения. На стене отмечают проекцию точки. Переводят трубу через зенит, опускают закрепительный винт алидады и снова наводят на ту же точку. Проецируют точку на тот же уровень и закрепляют. Если проекции точки совпадают, теодолит исправен, если не совпадают — неисправен.

Условия этой поверки гарантируются заводом-изготовителем. При нарушении условия прибор направляют в мастерскую для ремонта.

При работе с нарушенным соотношением осей выполняют следующее. Измерения делают только при двух положениях круга. При подъеме трубы до 30° и расстоянии до проектируемой точки до 20 м допускается несовпадение проекций до 30 мм; за окончательный результат принимают среднее из двух наведении.

Юстировка:

1. Nпр=КЛ-С

2.устанавливаем правильный отсчет на микроскопе при помощи наводящего винта алидады.

3. Возвращаем сетку нитей центром на точку при помощи юстировочных винтов.
