Вопрос 23. Общая характеристика и классификация систем вентиляции

В помещениях гражданских и промышленных зданий должна под­нашиваться определенная климатическая обстановка, которая в значительной степени определяется состоянием воздушной среды. Бытовые и технологические процессы связаны с выделением различных вредностей. Под вредностями понимается избыточное поступление в помещение тепла, пиши, паров и пыли. Наличие вредностей изменяет химический состав и физические параметры воздушной среды. Это обстоятельство негативно отражается на самочувствии и состоянии здоровья человека и ухудшает условия труда.

Для поддержания в помещении нормальных параметров воздушной среды, удовлетворяющих санитарно-гигиеническим и технологическим требованиям, устраивают вентиляцию.

Вентиляцией называют совокупность устройств и мероприятий, обес­печивающих необходимый воздухообмен в помещениях, то есть удаление «грязненного воздуха и подачу в помещение свежего (наружного) возду­ха.

Вентиляционная система - это совокупность устройств для обработки, транспортирования, подачи и удаления воздуха.

По назначению системы вентиляции подразделяются на приточные и вытяжные, обеспечивающие либо общеобменную, либо местную вентиля­цию. Приточные системы - это системы, подающие воздух в помещение. Системы, удаляющие загрязненный воздух из помещений, называются вытяжными. Вентиляцию, обеспечивающую организованный приток и удаление воздуха, называют приточно-вытяжной.

Е сли вентилируется все помещение при наличии рассредоточенных Источников вредных выделений, вентиляция называется общеобменной. Удаление воздуха непосредственно от оборудования - источника вредных иыделений — или подача воздуха в какую -либо определенную часть по­мещения носит название местной вентиляции.

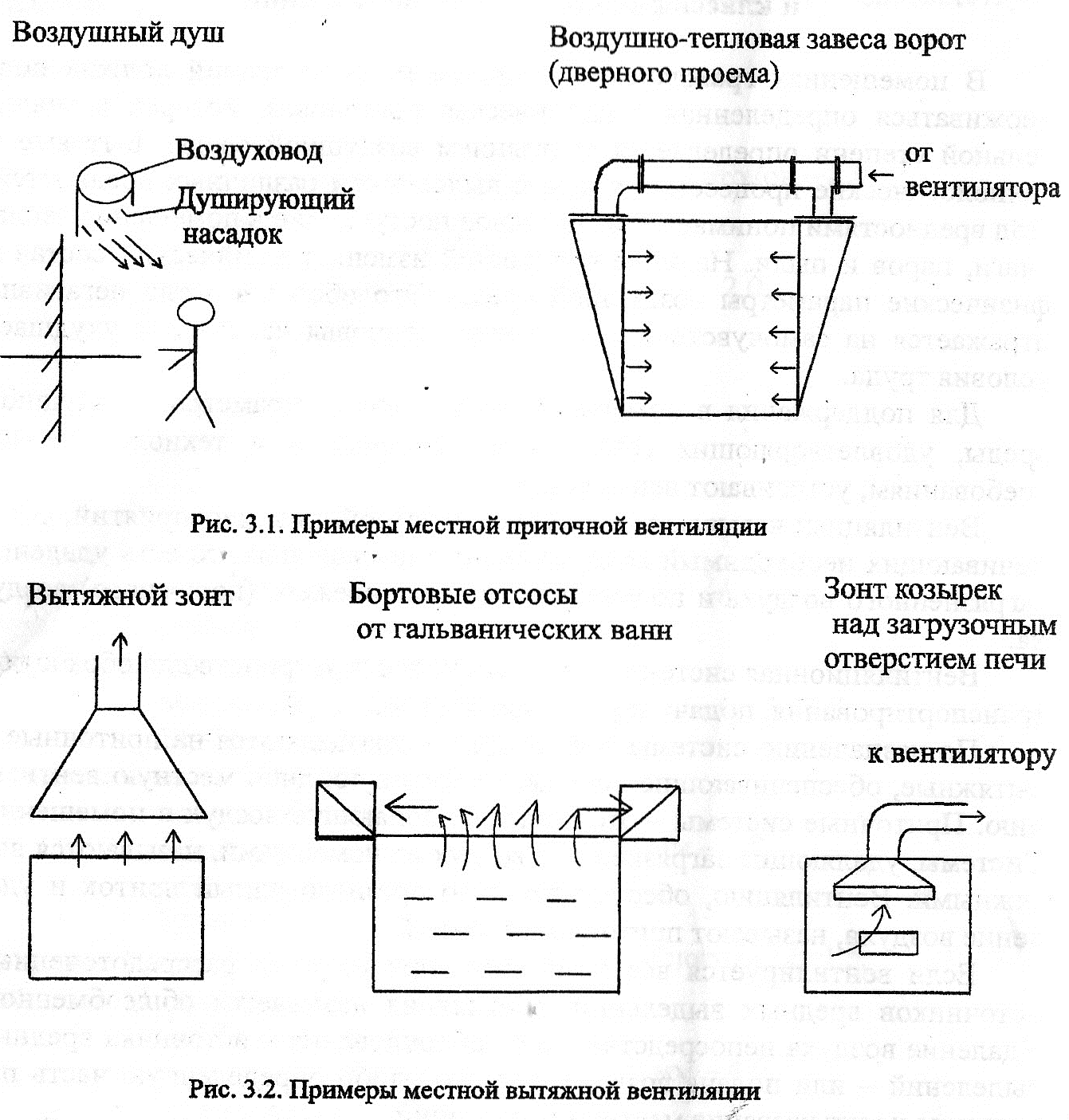

Местная приточная вентиляция организуется в виде воздушных ду­шей, воздушно-тепловых завес, воздушных оазисов и других технических помешений (рис.3.1). При местной вытяжной вентиляции воздух удаляется из мест его загрязнения с помощью специального оборудования (вытяжные шкафы, отсосы, зонты) (рис.3.2).

По способу побуждения движения воздуха системы вентиляции подразделяются на системы с механическим и естественным побуждением. В первом случае перемещение воздуха осуществляется вентиляторами, во втором случае - за счет использования природных сил: энергии ветра и гравитации (разность плотностей холодного наружного и теплого внут­реннего воздуха).

Вопрос 25. Естественная вентиляция зданий

Побудителем для циркуляции воздуха являются природные силы:

- тепловой напор;

- ветровой напор.

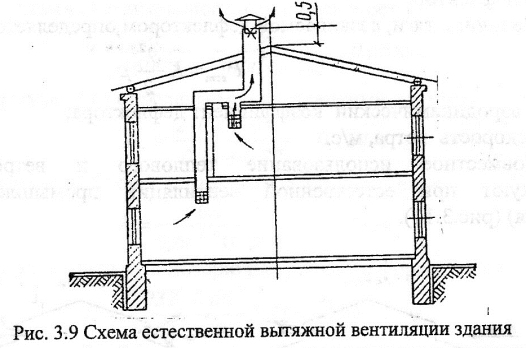

П римером естественной вентиляции, использующей тепловой на­пор (разность плотностей холодного наружного воздуха и теплого внутреннего воздуха) является вытяжная вентиляция кухонь и санузлов в жилых зданиях. Во внутренних капитальных стенах здания выкладыва­ются вентиляционные каналы, снабженные жалюзийными решетками или используются специальные вентиляционные блоки (рис. 3.9).

Высота канала h обусловливает естественную тягу, величина кото­рой определяется по формуле

где g - ускорение силы тяжести, м/с²; h - высота канала, м;

-плотности наружного и внутреннего воздуха, кг/м³, определяются по формуле (3.21) в зависимости от его температуры.

В качестве расчетной температуры наружного воздуха принимается +5°С.

Величина тяги тем больше, чем больше высота канала Ь и чем больше разность температур между внутренним и наружным воздухом.

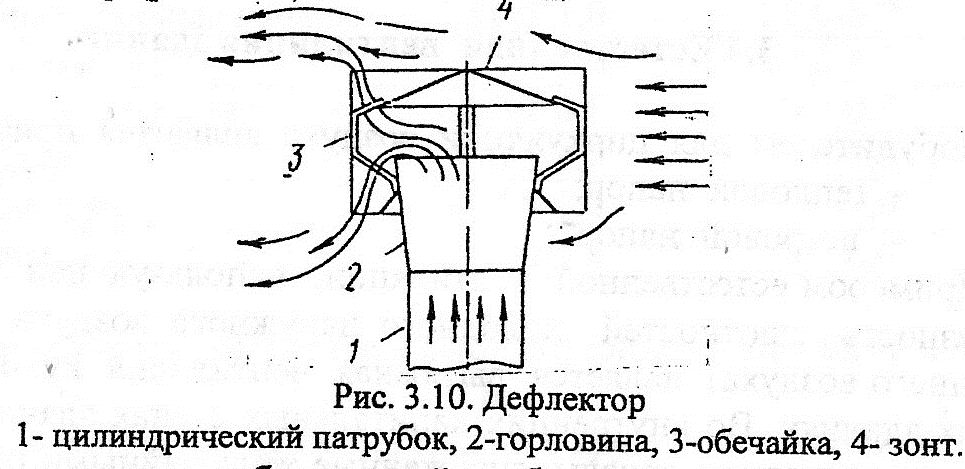

П римером естественной вентиляции, использующей ветровой напор, является дефлектор (рис.3.10).

Поток воздуха, обтекающий обечайку, создает внутреннее разряжение и подсасывает воздух из горловины. Чем большее сопротивление создает обечайка потоку воздуха, тем большее разряжение создает дефлектор.

Величина тяги, развиваемой дефлектором,определяется по формуле

где К- аэродинамический коэффициент дефлектора;

v- скорость ветра, м/с.

С овместное использование теплового и ветрового напора практикуют при естественной вентиляции промышленных зданий (аэрация) (рис.3.11).

Применение аэрации в промышленных и крупных гражданских зда­ниях - мощное средство сбережения материальных и энергетических ре­сурсов в системах вентиляции.
