Вопрос 13

Вопрос14

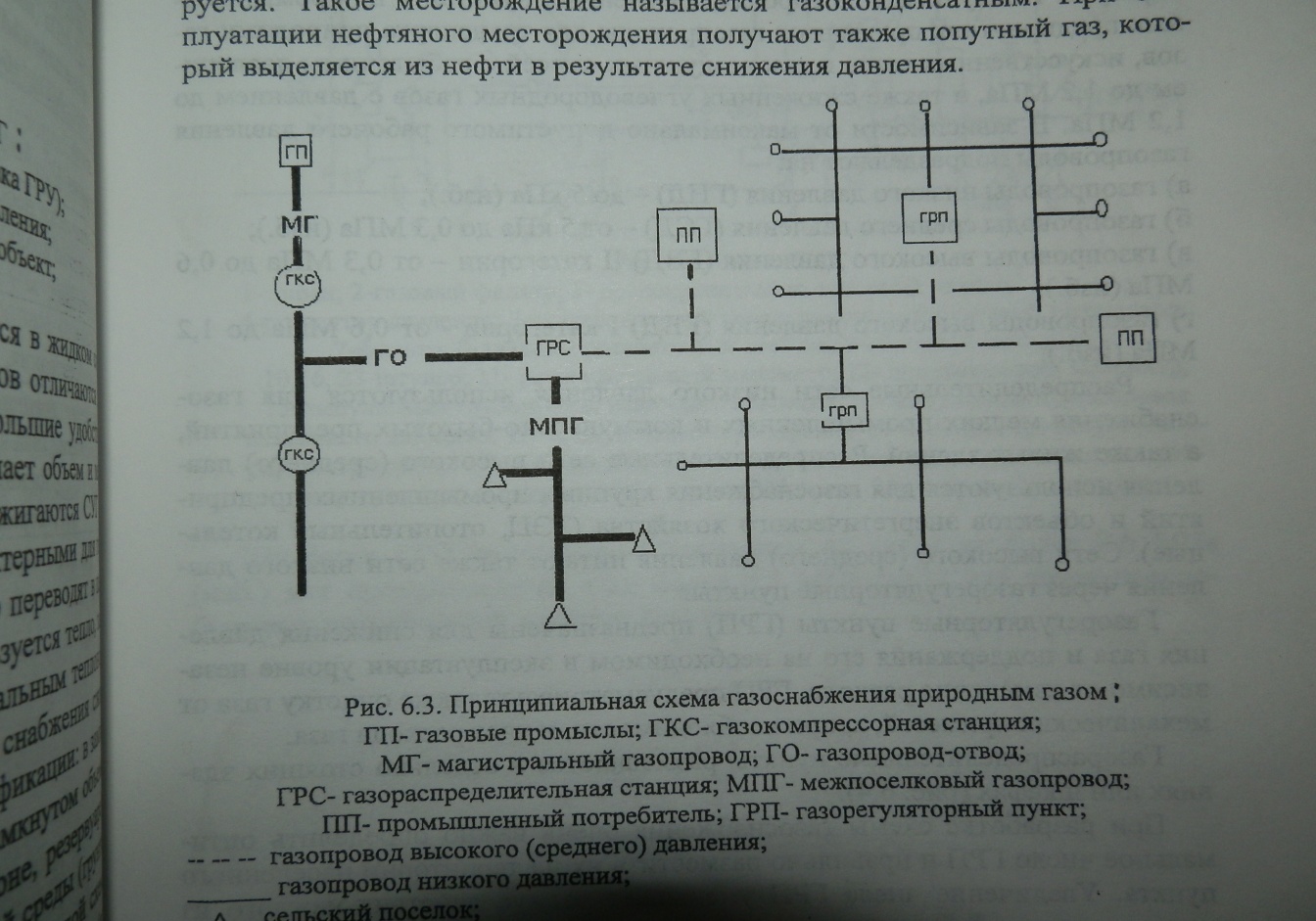

От выходной задвижки ГРС начинается система газоснабжения горо­да или населенного пункта. Она включает наружные газопроводы и внут­ренние, прокладываемые внутри зданий, а также здания, сооружения и оборудование, необходимые для подачи газа потребителям. Газопроводы образуют газовую сеть. В городах, населенных пунктах и на промышлен­ных предприятиях применяют газопроводы для транспорта природных га­зов, искусственных газов и газовоздушных смесей с избыточным давлени­ем до 1,2 МПа, а также сжиженных углеводородных газов с давлением до 1,2 МПа. В зависимости от максимально допустимого рабочего давления газопроводы подразделяют на:

а) газопроводы низкого давления (ГНД) - до 5 кПа (изб.);

б) газопроводы среднего давления (ГСД) - от 5 кПа до 0,3 МПа (изб.);

в) газопроводы высокого давления (ГВД) II категории - от 0,3 МПа до 0,6 МПа (изб.);

г) газопроводы высокого давления (ГВД) I категории - от 0,6 МПа до 1,2 МПа (изб.).

Распределительные сети низкого давления используются для газо­снабжения мелких промышленных и коммунально-бытовых предприятий, а также жилых зданий. Распределительные сети высокого (среднего) дав­ления используются для газоснабжения крупных промышленных предпри­ятий и объектов энергетического хозяйства (ТЭЦ, отопительные котель­ные). Сети высокого (среднего) давления питают также сети низкого дав­ления через газорегуляторные пункты.

Вопрос15 Г азорегуляторные пункты (ГРП) предназначены для снижения давле­ния газа и поддержания его на необходимом в эксплуатации уровне неза­висимо от изменения расхода. ГРП предусматривают также очистку газа от механических примесей, а, при необходимости, и учет расхода газа.

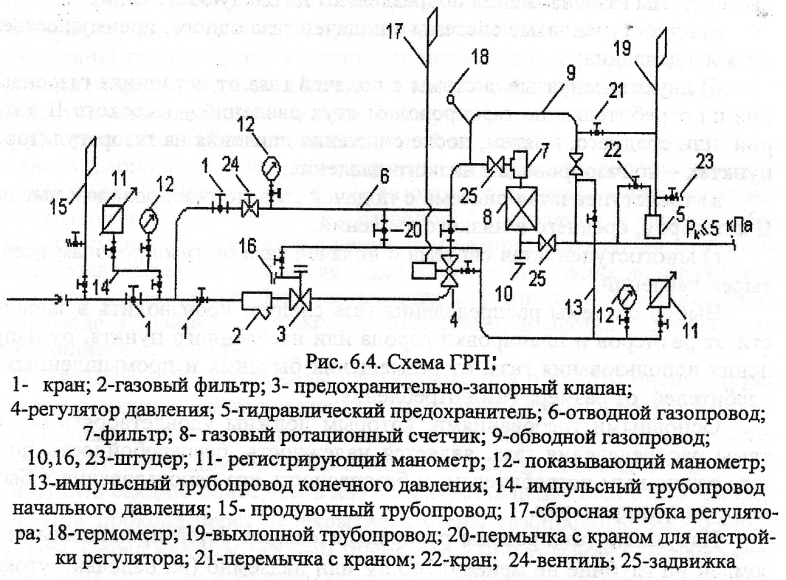

Газораспределительные пункты размещаются в отдельно стоящих зда­ниях или шкафах (рис. 6.4).

При разработке схемы газоснабжения очень важно определить опти­мальное число ГРП и правильно разместить их на территории населенного пункта. Увеличение числа ГРП уменьшает радиус действия каждого из них, и, следовательно, уменьшает диаметры газопроводов после ГРП и металловложения в сеть низкого давления.

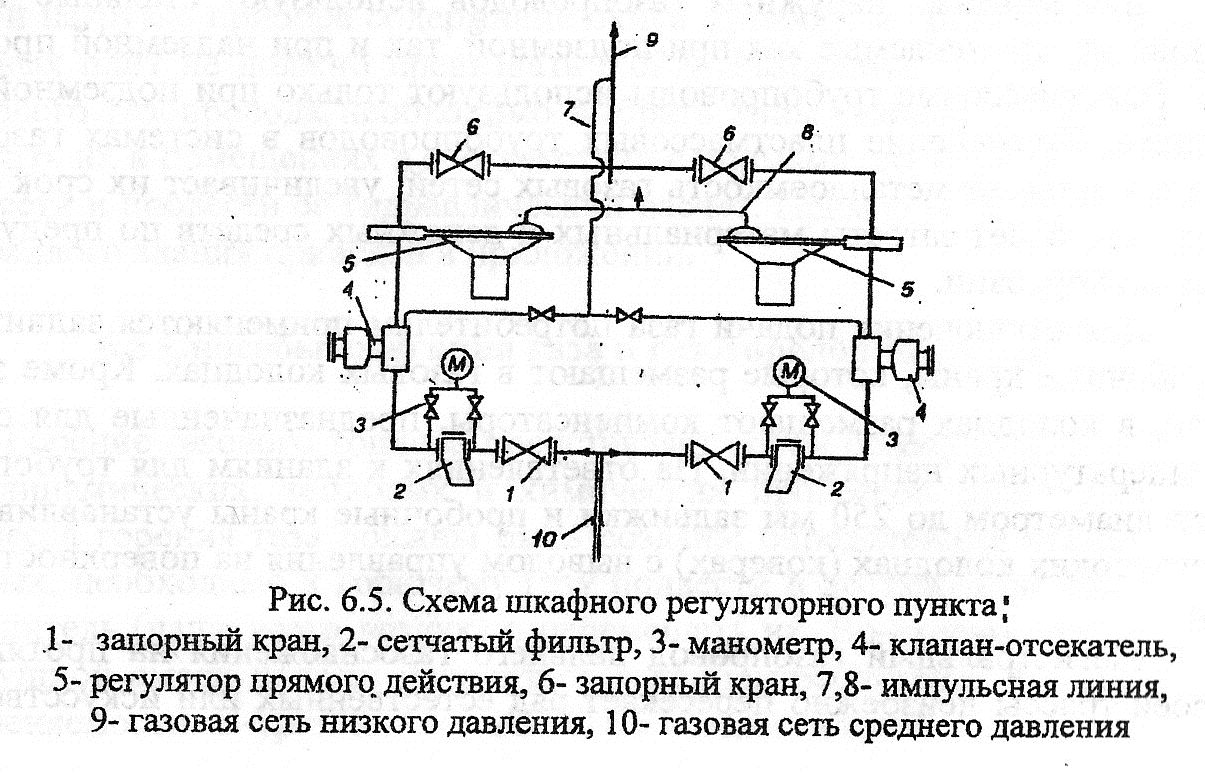

Вопрос16В настоящее время при газоснабжении отопительных котельных, рас­средоточенных микрорайонов, коммунально-бытовых предприятий и сель­ских поселков применяют ГРП, смонтированные в металлических шкафах. Это позволяет сократить протяженность сетей низкого давления и прибли­зить наиболее экономичные по металлоемкости сети высокого и среднего давления к потребителю газа.

Ш кафные ГРП применяют с давлением на входе не более 0.6 МПа (изб.) для промышленных и не более 0.3 МПа (изб.) для коммунально-бытовых потребителей и жилых зданий.

Вопрос17

В зависимости от применяемых давлений газа городские и поселко­вые системы газоснабжения подразделяют на следующие типы:

а) одноступенчатые системы с подачей газа одного, преимущественно низкого давления;

б) двухступенчатые системы с подачей газа от источника газоснабже­ния к потребителям по газопроводам двух давлений - высокого II катего­рии или среднего, а затем, после снижения давления на газорегуляторных пунктах — по газопроводам низкого давления;

в) трехступенчатая система с подачей газа по газопроводам высокого II категории, среднего и низкого давлений;

г) многоступенчатая система с подачей газа по газопроводам всех че­тырех давлений.

Выбор системы распределения газа следует производить в зависимо­сти от размеров и планировки города или населенного пункта, от направ­ления использования газа, от размещения бытовых и промышленных по­требителей, от размера газопотребления.

Основными требованиями, которым должны удовлетворять все сис­темы распределения газа, является надежность, бесперебойность подачи газа различным потребителям и безопасность его использования в быту и на промпредприятиях.

Наружные газопроводы распределительных сетей прокладывают под землей на глубине не менее 0.7-г-0.8м или надземно (на отдельно стоящих опорах, колоннах, по стенам зданий или сооружений). Надземная про­кладка, несмотря на явные преимущества монтажного и эксплуатационно­го порядка, нарушает архитектурный облик жилых массивов и требует со­ответствующего обоснования.

Для монтажа наружных газопроводов используют стальные трубо­проводы, применяемые как при подземной, так и при надземной проклад­ке. Пластмассовые трубопроводы используют только при подземной про­кладке. Применение пластмассовых трубопроводов в системах газоснаб­жения снижает металлоемкость газовых сетей, увеличивает их срок служ­бы, исключает затраты материальных и денежных средств по предупреж­дению коррозии.

Для отключения подачи газа потребителям применяются задвижки и пробочные краны, которые размещают в газовых колодцах. Кроме задви­жек, в колодцах размещают компенсаторы, предназначенные для снятия температурных напряжений. На ответвлениях к зданиям для трубопрово­дов диаметром до 250 мм задвижки и пробочные краны устанавливают в неглубоких колодцах (коверах) с выводом управления на поверхность зем­ли.

Магистральный газопровод дальнего газоснабжения на протяжении своей трассы неизбежно пересекает ряд естественных или искусственных преград. К первым относятся реки, озера, овраги, ко вторым - железные и автомобильные дороги. Пересечение рек осуществляется при помощи про­кладки;'дюкеров, то есть трубопроводов, зарываемых в грунт русла реки/ Пересечения газопроводом железных и автомобильных дорог выполняют­ся в виде подземной прокладки труб в специальных футлярах с устройст­вом контрольных колодцев в начале и конце перехода.

(Система газоснабжения жилых зданий включает в себя ответвления от уличного газопровода, ввод на территорию потребителя, дворовую развод­ку с вводами в здание и" внутренние газопроводы, которые состоят из вво­дов, стояков и внутриквартирных разводок; Ответвления и дворовые раз­водки, по существу, относятся к наружным распределительным газопрово­дам и прокладываются под землей, допускается прокладка на опорах и по наружным стенам здания. На ответвлениях к группе зданий, а также на ка­ждом вводе в здание в удобных для эксплуатации местах размещают от­ключающиеся устройства.

Внутридомовые газопроводы прокладываются открыто. Вводы устраи­вают в лестничных клетках и кухнях. Прокладка стояков в жилых помеще­ниях, ванных комнатах и санитарных узлах не разрешается. При устройст­ве от одного ввода двух и более стояков на каждом стояке, обслуживаю­щим жилую секцию более,чем в два этажа, устанавливается отключающий кран. При проходе через перекрытие и стены газопроводы заключают в футляры. Перед каждым газовым прибором, а при установке газовых счет­чиков перед входным штуцером счетчика, устанавливают кран.

К бытовым газовым прибором относят газовые плиты, водонагревате­ли, газовые отопительные котлы, газогорелочные устройства печей. Одно из основных требований к бытовым газовым приборам - обеспечение пол­ноты сгорания газа и устойчивое горение горелок. При номинальной теп­ловой нагрузке прибора содержание окиси углерода в продуктах сгорания газовых плит не должно превышать 0,02%. Разрабатывая проект внутри-домового газопровода, необходимо выбрать типы газовых приборов, раз­местить их в помещениях в соответствий с нормами, составить схему газо­вой сети и провести ее гидравлический расчет. Пример расчета газопрово­дов жилого здания приведен в приложении.
