2. Теплофикация

ТЕПЛОФИКАЦИЯ (вторая часть слова от лат. facio — делаю) — комбинированное производство электроэнергии и тепла, достигаемое использованием пара, отработавшего в приводных тепловых двигателях электростанций, для целей централизованного теплоснабжения. Система Т. включает в себя как распределение тепла по тепловым сетям, так и потребление тепла в технологических, отопительных и др. аппаратах и устройствах.

Наиболее совершенным методом централизованного теплоснабжения, обеспечивающим экономичность энергетического производства, является теплофикация – комбинированная выработка электрической и тепловой энергии, обеспечивающая более высокую степень экономической эффективности производства электрической и тепловой энергий по сравнению с их раздельной выработкой.

Первые установки централизованного теплоснабжения появились в конце 19 в. в разных странах. В СССР первая теплоэлектроцентраль начала работать в 1924 в Ленинграде. Начало Т. Курской области положил ввод головного участка первой тепломагистрали диаметром 200 мм, протяженностью 1800 метров, который произошел в 1956. Первый теплофикационный трубопровод был проложен от Центральной электростанции (ныне — ТЭЦ-4). После этого стали закрываться мелкие котельные, что способствовало оздоровлению экологии города. В 1985 была введена в строй котельная на северо-западе с установленной мощностью 628 Гкал в час. В настоящее время протяженность магистральных тепловых сетей составляет 460,3 км: надземной — 37,9 км, подземной — 422,4 км. В 1995 потребителям города отпущено 1949,8 тыс. Гкал. Производство и отпуск тепловой энергии потребителям города, эксплуатацию и ремонт тепловых сетей и теплоэнергетического оборудования осуществляют ОАО « Курскэнерго» и организованное 1 июня 1974 муниципальное предприятие «Гортеплосеть».

3. Схема ТЭЦ

греют воду в котле, выходит пар высокого давления, который крутит турбину,турбина курутит генератор который выробатывает электроэнергию.после прхождения паром турбины он превращается в воду,которая идет на отопление города.в качестве топлива используют газ,уголь

4. Теплофикационная часть тэц

Осн. оборудование паротурбинных ТЭЦ — турбоагрегаты,преобразующие энергию рабочего тела(пара) в электрич. энергию, и котлоагрегаты, вырабатывающие пар для турбин.

5. Схема районного теплоснабжения

При районном теплоснабжении источник теплоты – паровая или водогрейная котельная с установкой в ней паровых или водогрейных котельных аг­регатов. В котельной вырабатывается только один вид энергии – тепловая энергия, которая отпускается потребителям в виде пара или горячей воды.

приведена схема централизованного теплоснабжения от водогрейной котельной. В котельном агрегате К происходит нагрев воды путем сжигания топлива; нагретая вода по теплопроводам (подающему П и обратному О) тепловой сети циркулирует при помощи сетевых насосов СН: по по­дающему – к потребителям теплоты (I, II и III), а по обратному – от потребителей теплоты к насосам и снова в котельные агрегаты. Перед котельными агрегатами вода проходит грязевик Гр, где из воды удаляются взвешенные механические примеси (окалина, песок, коррозионные отложения и т. п.)

I – система горячего водоснабжения; II – система отопления (зависимое присоединение); III – система отопления (независимое присоединение).

В котельной предусмотрена химводоочистительная установка по подготовке воды (ХВО). Подача воды осуществляется подпиточным насосом ППН автоматически при помощи регулировочного клапана РД. В ХВО вода может умягчаться, освобождаясь от растворенных кислорода и углекислоты, а также от нерастворимых механических примесей.

6. Схема промышленной отопительной котельной

В котельной подготавливаются два теплоносителя – вода и пар и имеются два вида тепловых сетей – паровые и водяные. Пар вырабатывается в паровых котельных агрегатах К и подается к потребителям теплоты по тепловым сетям и к водоподогревателям В, откуда горячая вода направляется к потребителям горячей воды по водяным сетям. ГВ – городской водопровод; 1 – пар; 2 – конденсат; 3 – горячий трубопровод;

4 – обратный трубопровод

I – технологические нужды;

II – система отопления (зависимое присоединение);

III – система отопления (независимое присоединение).

Циркуляция воды осуществляется сетевыми насосами СН. От потребителей пара конденсат поступает по конденсатопроводам в котельную и сливается в конденсатный бак Б; туда же сливается и конденсат после водоподогревателей. Из бака конденсат питательными насосами ПН подается в котельный агрегат для повторного парообразования.

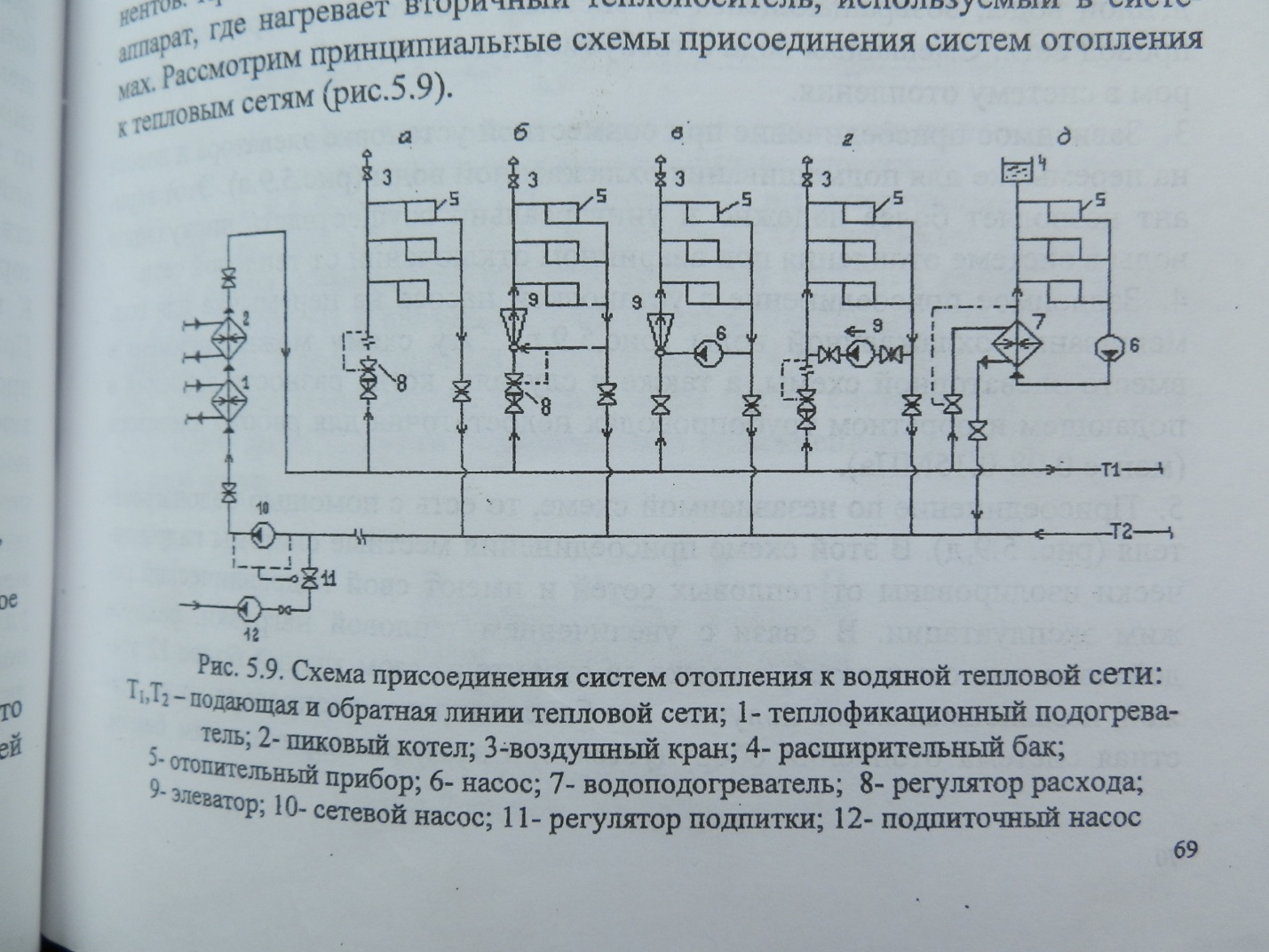

7. Принципиальные схемы присоединения потребителей к тепловым сетям (отопление непосредственное, независимое)

Для присоединения используютдвн принципиальноотличительные схемы_зависимую и нзависимую.При независимой вода из тепловой сети поступает в сиситемы абонентов.При независимой схеме вода поступает в теплообменный аппарат,где нагревает вторичный теплоноситель.

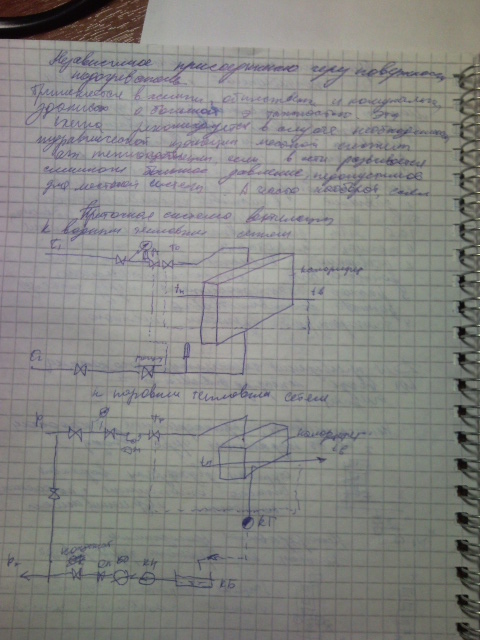

8. Принципиальные схемы присоединения потребителей приточной вентиляции

9. Устройство абонентского ввода

10. Принципиальная схема водяного отопления

1. Источник тепла, в котором химическая энергия сжигаемого топлива преобразуется в тепловую энергию.

2. Нагревательные приборы, передающие тепловую энергию обогреваемому помещению.

3. Систему коммуникаций (трубопроводов, воздуховодов, каналов), по которым тепловая энергия переносится от источника тепла к нагревательным приборам с помощью специального теплоносителя.

Если источник тепла находится внутри отапливаемого помещения, отопление называется местным. В противном случае отопление называется центральным. Радиус действия центрального отопления (теплоснабжения) изменяется в очень широких пределах: от нескольких помещений до нескольких зданий.

Рис.2.1. Схема центрального водяного отопления:

- трубопроводы горячей воды;---трубопроводы обратной воды; р- расширительная

труба; ц- циркуляционная труба; к- контрольная труба; п- переливная труба; 1 - котёл; 2 - циркуляционный насос; 3 - трубопроводы тепловой сети; 4 - главный стояк; 5 - горячая разводящая магистраль; 7 - горячий и обратный стояки; 8 - горячая и обратная подводки к приборам; 9 - нагревательные приборы;

10 - расширительный бак

Схема работает следующим образом. Горячая вода, получаемая в котле 1, по горячему трубопроводу тепловой сети 3 подаётся в подвал отапливаемого здания. Затем по главному стояку 4 отопительной системы поступает на чердак в горячую разводящую магистраль 5. Из горячей магистрали 5 по горячим стоякам 7 и подводкам 8 вода подаётся в нагревательные приборы 9. Остывшая (обратная) вода по обратным подводкам 8 и обратным стоякам 7 сбрасывается в обратную магистраль 6, откуда через обратный трубопровод тепловой сети 3 циркуляционным насосом 2 возвращается в котёл 1.

Для вмещения объёмного расширения воды при её нагревании система оснащается расширительным баком 10. Расширительный бак размещается на чердаке здания в утеплённой будке (при отсутствии чердака на кровле здания). Днище бака должно быть выше самой высокой точки системы отопления не менее, чем на 0.5 метра. Если котельная обслуживает несколько зданий, расширительный бак устанавливается только в одном из них, самом высоком, с учётом рельефа местности.

К баку подключается 4 трубопровода: расширительный (Р), циркуляционный (Ц), контрольный (К) и переливной (П). С помощью расширительной трубы бак сообщается с отопительной системой. Наличие расширительной и циркуляционной труб обеспечивает непрерывную циркуляцию воды через бак, тем самым предупреждается опасность её замерзания в холодный период времени года. Контрольная труба сигнализирует об уровне воды в баке, а,значит, и в системе отопления.

Эта труба отводится в котельную и снабжается вентилем. При большой удалённости котельной контрольная труба заменяется электрической сигнализацией. В квартирных системах водяного отопления функцию контрольной трубы выполняет водомерное стекло.

Переливная труба используется для сброса избытка воды при переполнении бака. Полезный объём бака принимается равным 4,5% от объёма воды в системе отопления.

Полное название системы отопления включает все классификационные признаки. Например: водяная система отопления, с насосной циркуляцией, с верхней разводкой, тупиковая, однотрубная, проточно – регулируемая
