Методика измерения:

Вместо одного из сопротивлений включается Rx, мост уравновешивается, при известном соотношении плеч R4/R3=const, изменяя R2 добиваются равновесия моста.

Но это прибор сравнения, что же здесь является мерой? Мерой являются образцовые сопротивления R2,R3,R4.



Факторы получения высокой точности измерения сопротивления:

1. Высокая чувствительность гальванометра

2. Знание R2,R3,R4 с высокой точностью. Поэтому R2 не потенциометр с подвижным контактом, а декадный магазин сопротивлений.

3. Мосты выполняются с переменным соотношением плеч R4/R3 (применяются редко) и мосты с постоянным соотношением R4/R3.

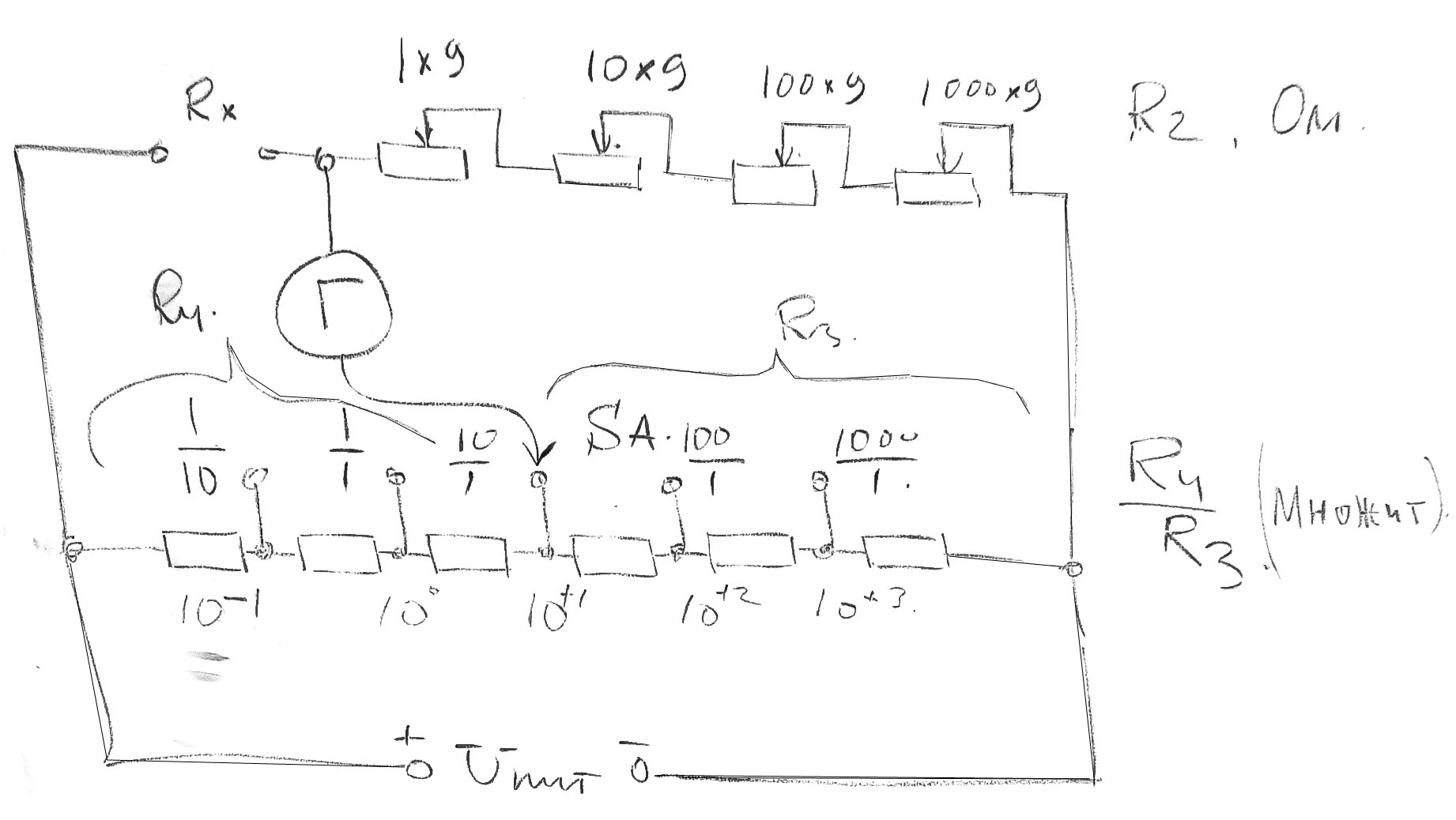

Схема моста с постоянным отношением плеч.

Электрическое измерение неэлектрических величин

Чтобы измерить неэлектрическую величину электрическими приборами нужно преобразовать её в электрическую. Для этого нужны измерительные преобразователи, которые раньше назывались датчиками. На наш взгляд, это сделано не совсем удачно, так как шунты и прочие приборы тоже являются преобразователями.

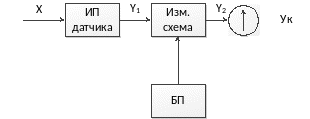

Общая структурная схема прибора для измерения неэлектрических величин будет выглядеть таким образом:

На этой схеме X неэлектрическая величина

Y1 и Y2 электрические величины.

Измерительная схема чаще всего является мостовой схемой

Блок питания может присутствовать, но не является обязательным устройством.

В качестве указывающего устройства чаще всего применяется микроамперметр магнитоэлектрической системы.

Классификация измерительных преобразователей (ИП) по принципу действия

Все датчики подразделяются на две большие группы:

• Параметрические ИП. Преобразователи называются параметрическими, потому что они преобразуют неэлектрическую величину в параметр электрической цепи: сопротивление, индуктивность, ёмкость.

• Реостатные

• Тензочувствительные

• Термочувствительные

• Фоточувствительные

• Ионизационные

• Электролитические

• Ёмкостные

• Индуктивные

• Генераторные ИП. Неэлектрическая величина преобразуется в ЭДС.

• Индукционные

• Термоэлектрические

• Фотоэлектрические

• Пьезоэлектрические

Для работы параметрического ИП обязательно должен присутствовать вспомогательный источник питания, а для работы прибора с генераторным преобразователем источник питания вспомогательный не является обязательным, потому что они сами вырабатывают ЭДС, и если этой ЭДС достаточно для отклонения стрелки, )то в этом случае необходимости в источнике питания нет.

Параметрические преобразователи

Реостатные

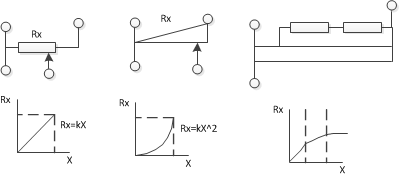

Представляет из себя реостат, электрическая величина связана с движком реостата, применяются для измерения перемещений и величин, связанных с перемещением.

Все преобразователи характеризуются функцией преобразования - зависимостью выходной величины от входной. В данном случае это R_x=F(x)

Функция преобразования будет Rx=k*X

Достоинством этих преобразователей является то, что с помощью них можно осуществлять сложные функции воздействуя на форму основания реостата.

Но есть и другой подход, при котором части обмотки шунтируются сопротивлением.



Достоинства:

1. Простота устройства

2. Возможность измерения достаточно больших перемещений

3. Возможность получения различных функций
