6.Перенесение в натуру точки по заданной высотной отметке.

Данную работу можно выполнить разными приборами.

Порядок работы нивелиром (если необходимо обозначить высотную отметку на объекте)

1. Найти опорный репер

2. Hр-высотная отметка репера

3. Hвын-высота выносимой точки

4. Нивелир установить посередине (между точками)

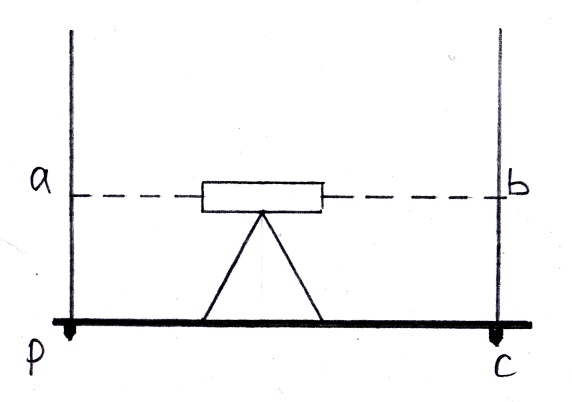

5. Рейку установить на опорный репер и взять отсчет а.

6. Вычислить отсчет в, который должен быть при установке пятки рейки на выносимую точку.

в=Нр+а-Нвынос.

7. Установить рейку рядом с объектом и, двигая ее вверх-вниз, совместить отсчет в с визирной осью нивелира. По пятке рейки отметить выносимую высотную отметку.

Если необходимо вынести точку и закрепить ее на местности

1. Выбрать опорный репер С.

2. Вычислить проектное превышение между репером С и выносимой точкой Д.

Hпроект=НД-НС

3. Нивелир установить посередине

4. Взять отсчет А, и отсчет В

5. Вычислить hфакт=А-В

6. Сравнить hфакт и hпроект

7. Получившуюся разницу подписать на колышке

Вынести высотную отметку можно с помощью теодолита, используя метод тригонометрического нивелирования

7. Перенесение на местность проектного горизонтального угла

Построение проектного угла осуществляется от пунктов маркшейдерско-геодезической сети, созданной перед началом работ.

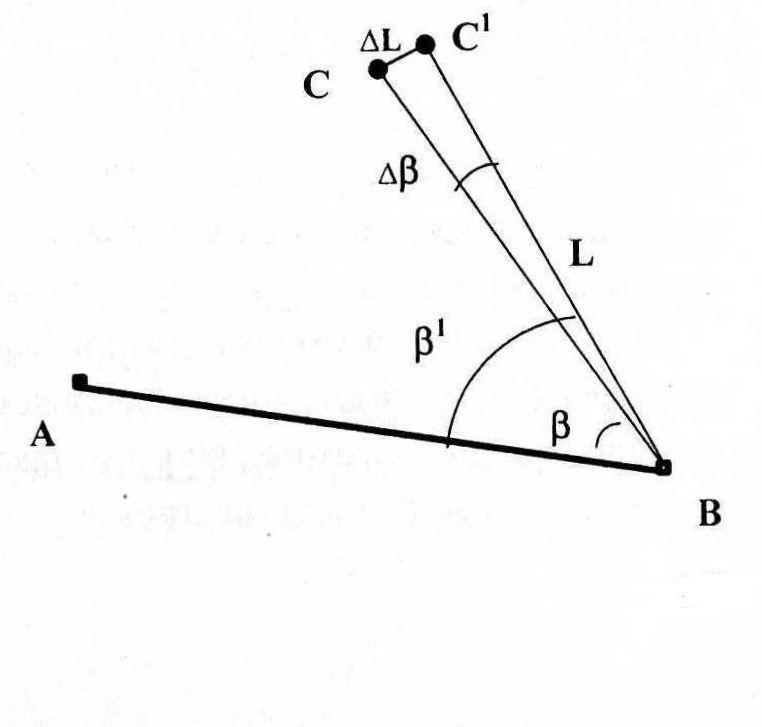

1. Устанавливаем теодолит в точке В, приводим его в рабочее положение. Наводим зрительную трубу на точку А и берем отсчет по лимбу горизонтального угла.

2. Прибавляем к этому отчету проектный угол β, открепляем алидаду, устанавливаем вычисленный отсчет.

3. Теперь визирная ось зрительной трубы указывает на требуемое направление.

4. Зная проектное расстояние L, положение этой точки фиксируют на местности.

Для вычисления угла β мы должны знать формулы:

1. Рассчитать дирекционный угол α ₁ и дирекционный угол α ₂

∆х=х₂-х₁ r=arctg∆у/∆х

∆у=у₂-у₁ α₁=360±(180±) r ( в зависимости от четверти)

Ту же самую формулу используют для вычисления угла α ₂

2. По разнице дирекционных углов вычислить проектный угол β.

α ₁ – α₂ = β.

8. Маркшейдерские работы при проходе вертикальных шахтных стволов.

Основными задачами маркшейдерского обеспечения при сооружении стволов являются: соблюдение проектных параметров положения крепи и его оснастки, замер объемов выполненных работ и производство измерений для составления исполнительной документации.

1.Маркшейдер размечает положение котлована под устье шахтного ствола, для этого выносят оси на обноску ( ограждение).

2. Натягивает проволоку по осевым направлениям, на них вывешивает отвесы (центральный и направляющий). С помощью отвесов центрируют и ориентируют раму-шаблон. Точность 20 мм.

3. Проводится устьевая часть-8 м в глубину

4. Измеряется расстояние от отвесов до опалубки (проверяют вертикальность).

5. В верхней части устья на глубину 1 м закрепляют 4 скобы по осям, передают высотную отметку и переносят на них оси ствола.

6. Монтируют проходческий комплекс.

7. Раму-шаблон заменяют на проходческую. Маркшейдер устанавливает ее в соответствии с проектным положением, допуск 20 мм. В проходческой раме есть отверстия под отвесы, их количество зависит от сечения. Отклонение крепи не должно превышать 30 мм.

8. Замеряют объем забутовки выволок. Все замеры заносят в журнал.

После того, как ствол, крепь сделаны, маркшейдер проводит профильную съемку ствола. Интервал замеров равен высоте опалубки или шагу армировки.

Задачи маркшейдера:

-соблюдение проектных параметров положения крепи

-учет объемов выполненных работ

-производство исполнительной съемки и составление документации.
