60. Организация бпу.
Приводятся варианты организации БПУ с учетом опыта проектирования АСУ ТП АЭС с ВВЭР-640 [5].
С БПУ осуществляется контроль и управление системами, которые:
непосредственно связаны с производством электроэнергии;
связаны с обеспечением ядерной безопасности и безопасной эксплуатацией станции.
В основе концепции создания БПУ лежит широкое использование дисплейных пультов управления. На них устанавливаются цветные графические дисплеи для представления оперативному персоналу информации о технологическом процессе, состоянии безопасности энергоблока, для управления оборудованием систем нормальной эксплуатации и систем нормальной эксплуатации, важных для безопасности, представления оператору протокола событий, диагностической и справочной информации.
На БПУ сохраняются пульты и панели с индивидуальными средствами контроля и управления, такие, как пульты и панели УСБТ (управляющие системы безопасности по технологическим параметрам), СУЗ, панели электрической части энергоблока и панели системы противопожарной безопасности. В случае отказа системы верхнего блочного уровня останов энергоблока осуществляется с резервных пультов-панелей БПУ.
Для представления оперативному персоналу обобщенной информации о технологическом процессе и состоянии безопасности блока вместо традиционной мнемосхемы перед дисплейными пультами операторов устанавливается экран коллективного пользования.
Для каждого оператора предусматривается рабочая зона с необходимыми средствами контроля и управления с учетом того, что операторы работают сидя. Возможность пересечения пути передвижения операторов при выполнении ими своих заданий минимальна.
Оперативный персонал БПУ традиционно представлен оператором реакторного отделения, оператором турбинного отделения и начальником смены энергоблока. Для оперативного персонала организуются соответствующие рабочие места (рис. 7.6).
Рис. 7.6. Организация БПУ
СКУ ПЗ — система контроля и управления противопожарной защитой;
СКУ ЭЧ— система контроля и управления электрической части энергоблока.
Управление исполнительными механизмами и регуляторами с арм. Типы рабочих окон управления исполни тельными механизмами.
Управление исполнительными механизмами и регуляторами осуществляется с АРМ операторов с использованием средств оконной графики или с помощью сенсорных экранов.
Предусматриваются следующие типы рабочих окон управления исполни тельными механизмами:
управление электродвигателем;
управление электроприводом арматуры;
управление автоматическим включением резерва;
управление автоматическим регулятором;
задание уставок регулирования.
Окна управления исполнительными механизмами содержат изображение пиктограммы механизма, элементы управления механизмом, а также дополнительные элементы, например, гистограммы, цифровые индикаторы и текст (рис. 8.7)
Окно управления вызывается щелчком при установке курсора на пиктограмму механизма на видеокадре.
Предусматриваются также следующие типы окон индикации:
окно индикации детальной информации о значении аналогового параметра, формируемого измерительным контуром, уставках, предусмотренных для данного параметра и состоянии измерительного контура;
окно индикации детальной информации о дискретных данных и состоянии каналов ввода дискретных данных.
Доступ к видеокадрам. Отдельные видеокадры могут быть выбраны оператором следующими способами [14]:
вызов ниспадающего меню, позволяющий путем движения от верхнего уровня иерархии видеокадров к нижнему выбрать необходимый видеокадр;
прямой переход с помощью пиктограмм из обобщенного видеокадра к видеокадру следующего уровня иерархии;
выбор в особом видеокадре с помощью пиктограмм группы видеокадров, которые вместе образовывают полный набор информации для необходимой "информационной" цели;
запрос последнего видеокадра на экране;
выбор "связанного видеокадра" для только что отображенного видеокадра функционально-технологической группы при реализации заданной функции технологического процесса.

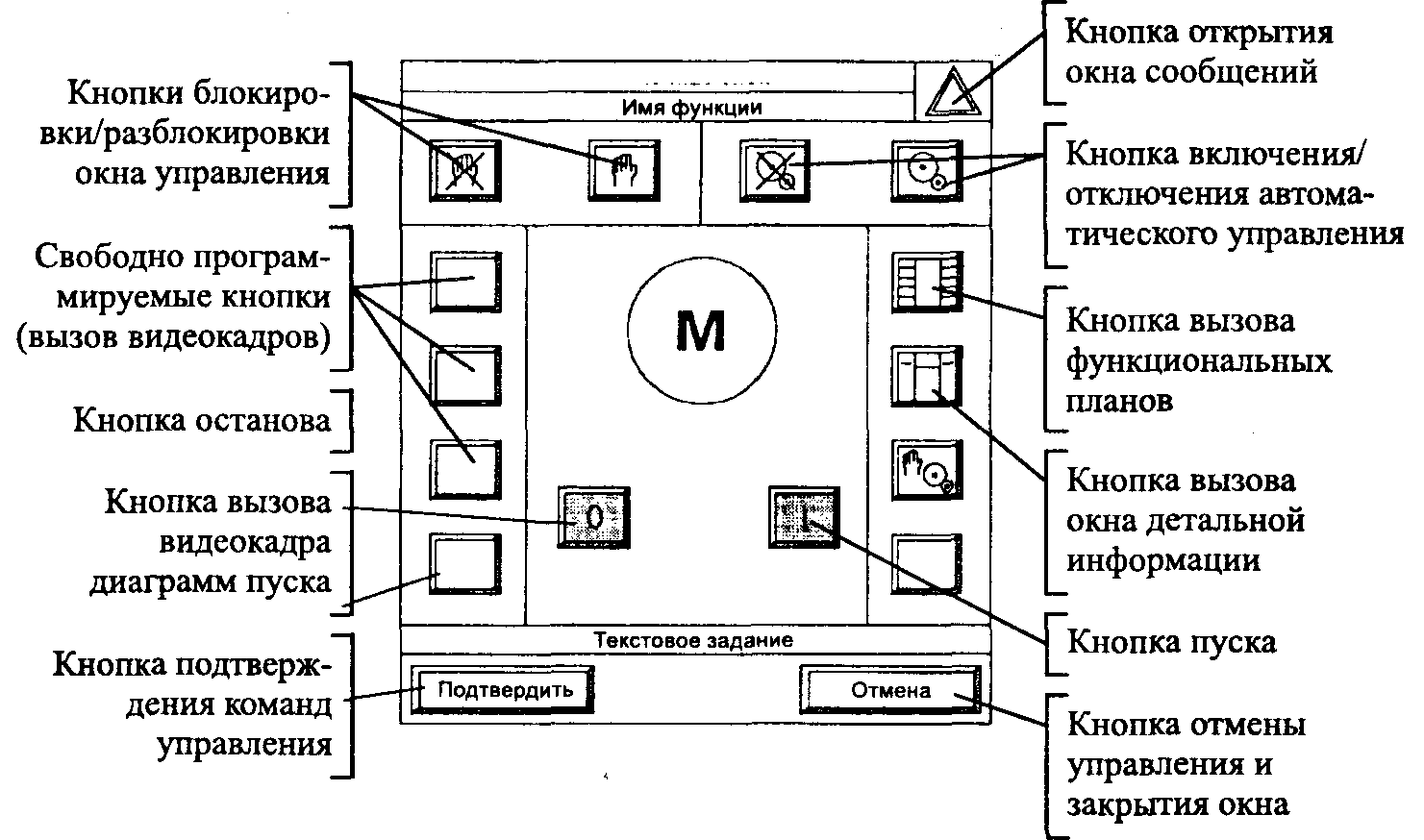

Рис.
8.7. Окно управления механизмом
