5.7.3 Неразрезные плиты
(1) Значения, приведенные в таблице 5.8 (графы 2 и 4), также применимы для неразрезных плит, армированных по одному и двум направлениям.
(2) Таблица 5.8 и приведенные правила могут быть использованы для неразрезных плит с перераспределением изгибающего момента, при нормальной температуре, не более 15 %. При невозможности выполнения более точного расчета, перераспределении моментов более 15 % или невозможности применения правил конструирования, каждый пролет неразрезной плиты рассматривается как свободно опертая плита, с использованием таблицы 5.8 (графы 2, 3, 4 или 5).
Правила, приведенные в 5.6.3 (3) для неразрезных балок, применимы также для неразрезных плит. Если указанные правила не соблюдаются, то каждый пролет следует рассматривать как свободно опертый.
Примечание — Дополнительные правила по обеспечению устойчивости к кручению на опорах устанавливаются в национальном приложении.
(3) Минимальное верхнее армирование над промежуточными опорами должно составлять As  0,005Ac, в одном из следующих случаев:
а) применяется холоднодеформированная арматура;
b) в двухпролетных неразрезных плитах методы расчета (EN 1992-1-1) и/или соответствующего конструирования не ограничивают изгиб на крайних опорах (раздел 9 EN 1992-1-1);
с) невозможно распределить усилия в направлении пролета, например, промежуточные стены и опоры в направлении пролета не учитываются в расчете (рисунок 5.8).

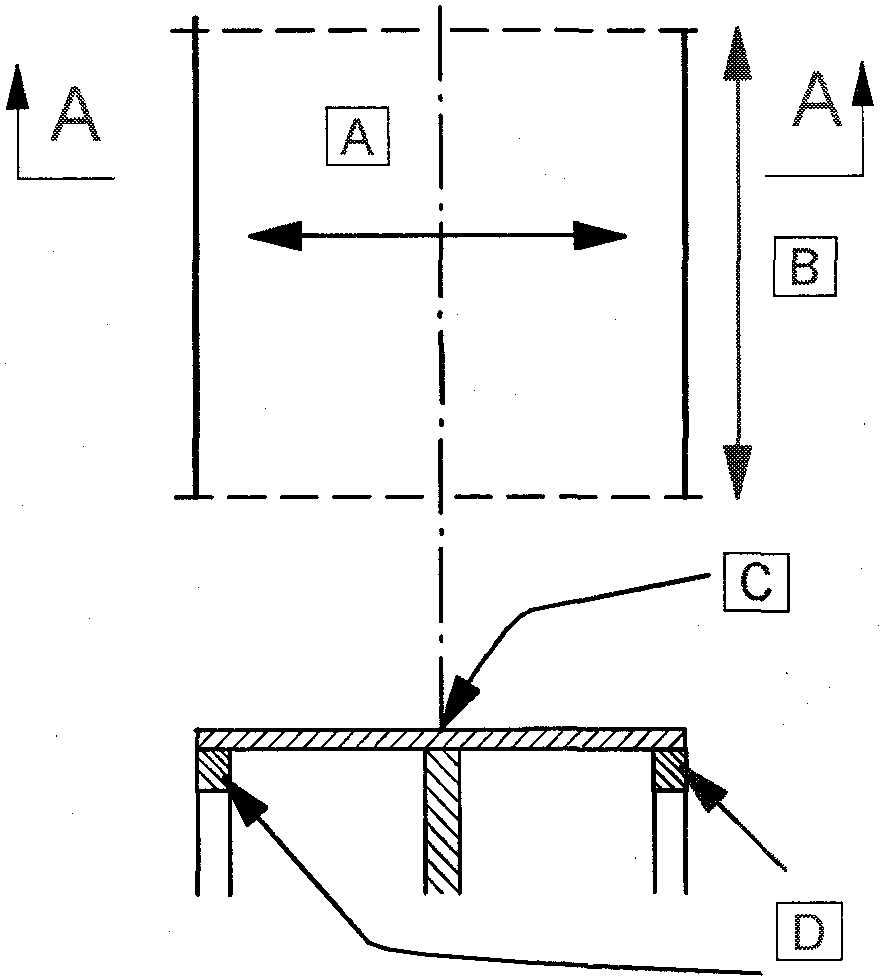

Сечение А – А
А — направление пролета l;
В — протяженность системы без поперечных стен и балок,  l;
C — опасность хрупкого разрушения; D — кручение не предотвращено
Рисунок 5.8 — Система плит, для которой необходимо обеспечить
минимальную площадь арматуры согласно 5.7.3 (3)
5.7.4 Плоские плиты
(1) Приведенные правила применимы для плоских плит, для которых перераспределение момента согласно разделу 5 EN 1992-1-1 не превышает 15 %. В противном случае расстояние до оси арматуры определяется как для плит с армированием в одном направлении — по графе 3 таблицы 5.8b, а минимальная толщина — по таблице 5.9.
(2) Для пределов огнестойкости REI 90 и выше необходимо в каждом направлении не менее 20 % от общего количества арматуры, требуемой над промежуточными опорами согласно EN 1992-1-1, выводить по всей длине пролетов. Данная арматура должна быть расположена в опорных полосах.
(3) Минимальная толщина плит не должна уменьшаться (например, посредством учета напольных покрытий).
(4) В качестве расстояния до оси арматуры а принимается расстояние до нижнего ряда арматуры.
Таблица 5.9 — Минимальные размеры и расстояние до оси арматуры плоских железобетонных плит (в том числе предварительно напряженных)
Предел огнестойкости  |
				Минимальные размеры, мм  |
			|
толщина плиты hs  |
				расстояние до оси арматуры a  |
			|
1  |
				2  |
				3  |

REI 30  |
				150  |
				10*  |

REI 60  |
				180  |
				15*  |

REI 90  |
				200  |
				25  |

REI 120  |
				200  |
				35  |

REI 180  |
				200  |
				45  |

REI 240  |
				200  |
				50  |

* Обеспечивается выполнением требований EN 1992-1-1.  |
			||
