3.3 Теплотехнические характеристики бетона
3.3.1 Температурное расширение
(1) Температурная деформация с() бетона, исходя из длины при температуре 20 °С, определяется следующим образом:
— для силикатных заполнителей
при
20 С
700 С;
при
700 С
1200 С;
— для карбонатных заполнителей
при
20 С
805 С;
при
805 С
<
1200 С,
где — температура бетона, С.
(2) Зависимость температурного расширения бетона от температуры приведена на рисунке 3.5.
1 — силикатный заполнитель; 2 — карбонатный заполнитель
Рисунок 3.5 — Общее температурное расширение бетона
3.3.2 Удельная теплоемкость
(1) Удельная теплоемкость cp(), Дж ∙ кг–1 ∙ К–1, бетона в сухом состоянии (u = 0 %) определяется следующим образом:
сp() = 900 при 20 С 100 С;
сp() = 900 + ( – 100) при 100 С < 200 С;
сp() = 1000 + ( – 200)/2 при 200 С < 400 С;
сp() = 1100 при 400 С < 1200 С,
где — температура бетона, С.
Зависимость cр() от температуры приведена на рисунке 3.6а.
(2) Если в расчетных методах влажность не учитывается особым образом, то указанная для удельной теплоемкости бетона с силикатным и карбонатным заполнителями функция дополняется постоянной сp.peak, расположенной между 100 С и 115 С:
сp.peak = 900 Дж∙кг–1 ∙ К–1 — для влажности 0 % от массы бетона;
сp.peak = 1470 Дж∙кг–1 ∙ К–1 — то же, 1,5 %;
сp.peak = 2020 Дж∙кг–1 ∙ К–1 — то же, 3,0 %,
с последующим линейным уменьшением удельной теплоемкости в интервале от 115 С (соответствует cp.peak) до 200 С (соответствует 1000 Дж ∙ кг–1 ∙ К–1). Для других значений влажности допускается линейная интерполяция. Изменение коэффициента удельной теплоемкости с учетом cp.peak приведено на рисунке 3.6а.
Рисyнок 3.6a — Зависимость коэффициента удельной теплоемкости бетона cр()
от температуры и влажности (u)
Рисyнок 3.6b — Зависимость объемной теплоемкости cv() от температуры
(3) Зависимость плотности от температуры, обусловленная потерей влаги, определяется следующим образом:
() = (20 С) при 20 С 115 С;
() = (20 С)(1 – 0,02 ∙ ( – 115)/85) при 115 С < 200 С;
() = (20 С)(0,98 – 0,03 ∙ ( – 200)/200) при 200 С < 400 С;
() = (20 С)(0,95 – 0,07 ∙ ( – 400)/800) при 400 С < 1200 С.
(4) На рисунке 3.6b приведена зависимость от температуры объемной теплоемкости cv() (произведение () и cр()) бетона с силикатным заполнителями, влажностью 3 % по массе и плотностью 2300 кг ∙ м–3.
3.3.3 Теплопроводность
(1) Коэффициент теплопроводности бетона с принимается в интервале между нижним и верхним предельными значениями, определенными по 3.2.3 (2).
Примечание 1 — Значение коэффициента теплопроводности устанавливается в национальном приложении в интервале между нижним и верхним предельными значениями.
Примечание 2 — Для приложения А применено нижнее предельное значение, остальные разделы не зависят от выбора коэффициента теплопроводности. Высокопрочный бетон — см. 6.3.
(2) Верхнее предельное значение коэффициента теплопроводности с, Вт ∙ м–1 ∙ К–1, бетона нормальной плотности определяется по формуле
с = 2 – 0,2451 ∙ (/100) + 0,0107 ∙ (/100)2 при 20 С 1200 С,
где с — температура бетона.
Нижнее предельное значение коэффициента теплопроводности с, Вт ∙ м–1К–1, бетона нормальной плотности определяется по формуле
с = 1,36 – 0,136 ∙ (/100) + 0,0057 ∙ (/100)2 при 20 С 1200 С,
где с — температура бетона.

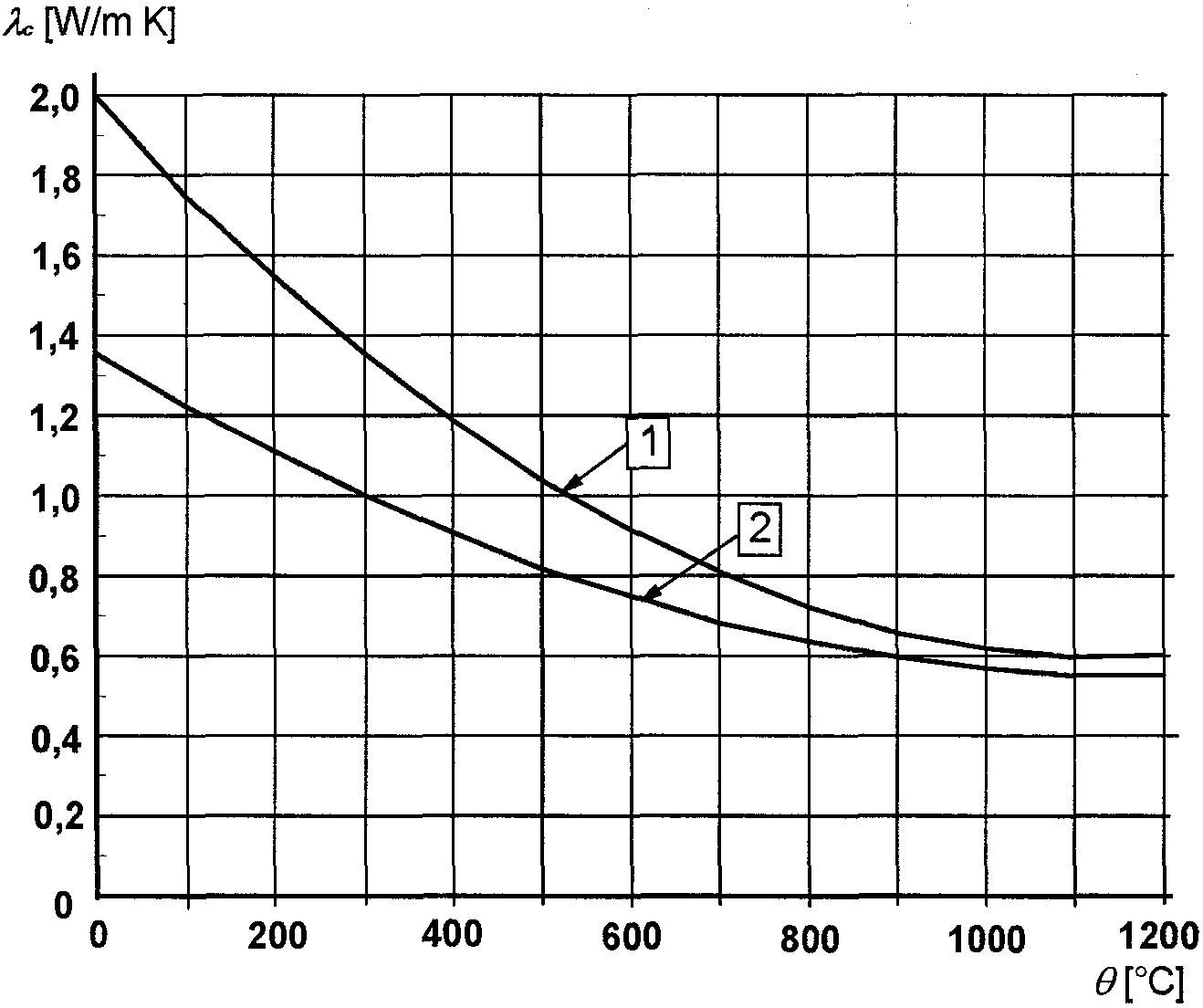

(3) Зависимость верхнего и нижнего предельных значений коэффициента теплопроводности бетона от его температуры приведена на рисунке 3.7.
1 — верхнее предельное значение, 2 — нижнее предельное значение
Рисунок 3.7 — Коэффициент теплопроводности бетона
