11. Симметричный и несимметричный p-n-переходы.
Переходы между двумя областями полупроводника с разным типом электропроводности называют электронно-дырочным или p-n-переходом. Различают симметричные и несимметричные p-n-переходы. В симметричных переходах концентрация электронов в полупроводнике n-типа nn и концентрация дырок в полупроводнике p-типа ppравны, т.е. nn=pn. Другими словами, концентрация основных носителей зарядов по обе стороны симметричного p-n-перехода равны. На практике используются, как правило, несимметричные переходы, в которых концентрация, например, электронов в полупроводнике n-типа больше концентрации дырок в полупроводнике p-типа, т.е. nn>pp, при этом различие в концентрациях может составлять 100-1000 раз. Низкоомная область, сильно легированная примесями (например n-область в случае nn>pp), называется эмиттером; высокоомная, слаболегированная (p-область в случае перехода nn>pp), - базой. Для случая когда концентрации электронов в полупроводнике р-типа больше концентрации электронов в полупроводнике n-типа, т.е. pp>nn, эмиттером будет p-область, а базой n-область.
12. Распределение электронов и дырок в p-n-переходе. Определение напряженности и толщины p-n-перехода при отсутствии внешнего напряжения.
Внешнее
напряжение на переходе отсутствует.
Носители заряда в каждом полупроводнике
совершают беспорядочное тепловое
движение и происходит их диффузия из
одного полупроводника в другой. В
области n создается положительный
объемный заряд, а в области p
– отрицательный. Между образовавшимися
объемными зарядами возникает контактная
разность потенциалов
и электрическое поле (вектор напряженности
).
В p-n-переходе
возникает потенциальный барьер,
препятствующий диффузионному переходу
носителей. Высота барьера равна
контактной разности потенциалов и
обычно составляет десятые доли вольта.
Чем больше концентрация примесей, тем
выше концентрация основных носителей
и тем большее число их диффундирует
через границу. Плотность объемных
зарядов возрастает, и увеличивается
контактная разность потенциалов
,
т. е. высота потенциального барьера.
При этом толщина p-n-перехода d уменьшается,
так как соответствующие заряды образуются
в приграничных слоях меньшей толщины.
13. Работа p-n-перехода при подаче внешнего прямого напряжения. Явление инжекции.
Электрическое
поле, создаваемое в p-n-переходе прямым
напряжением, действует навстречу полю
контактной разности потенциалов. Это
показано на рисунке векторами
и
.
Результирующее поле становится слабее,
и разность потенциалов в переходе
уменьшается, т. е. высота потенциального
барьера понижается, возрастает
диффузионный ток, так как большее число
носителей может преодолеть пониженный
барьер. Ток дрейфа при этом почти не
изменяется.
.
При прямом напряжении прямой ток, уже
не равен нулю. Введение носителей заряда
через пониженный под действием прямого
напряжения потенциальный барьер в
область, где эти носители являются
неосновными, называется инжекцией
носителей заряда. Область полупроводникового
прибора, из которой инжектируются
носители, называется эмиттерной областью
или эмиттером. А область, в которую
инжектируются неосновные для этой
области носители заряда, называется
базовой или базой.

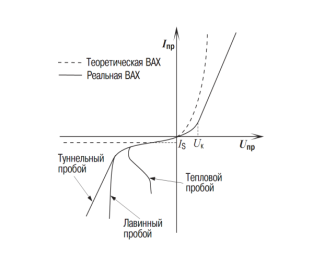

14. P-n-переход при подаче обратного напряжения. Явление экстракции.
Под
действием обратного напряжения
через переход протекает очень небольшой
обратный ток
.
Поле, создаваемое обратным напряжением,
складывается с полем контактной разности
потенциалов. Результирующее поле
усиливается, и высота потенциального
барьера теперь равна
.
Уже при небольшом повышении барьера
диффузионное перемещение основных
носителей через переход прекращается,
т. е.
,
т. к. собственные скорости носителей
недостаточны для преодоление барьера.
остается неизменным. Выведение неосновных
носителей через переход ускоряющим
электрическим полем, созданным обратным
напряжением, называют экстракцией
носителей заряда.Поскольку из n-области
уходят электроны, она заряжается
положительно, а p-область заряжается
отрицательно.
