Технические требования к ливневой канализации.
Ливневая канализация – система желобов, дождеприемников, лотков и труб, решающая задачу быстрого и организованного отвода воды, выпавшей в виде осадков.
Ливневая канализация - канализация, обеспечивающая сбор и отведение атмосферных сточных вод, а также вод от поливки улиц за пределы населённых мест и промышленных предприятий.
В дождевую канализацию так же сбрасываются «условно чистые воды», образовавшиеся в процессе работы предприятий в некоторых технологических процессах.
Проектирование ливневой (дождевой) канализации:
* Открытого типа — вода собирается и стекает по системе открытых желобов и каналов;
* Закрытого типа — дождевые воды собираются дождеприемниками из ливневых труб с кровли, улавливаются системами линейного водоотвода, закрытыми решетками разнообразного типа, входящими в конструкцию тротуаров, дорог и площадей, и через пескоуловители (фильтры грубой очистки) попадают в сеть подземных трубопроводов. Как правило, это бетонные трубы большого диаметра, закопанные ниже глубины промерзания и оборудованные колодцами – коллекторами. Именно к коллекторам и подключаются отдельные системы ливневой канализации. Дальнейший отвод осадков производится в тальвеги, природные водоемы или на очистные сооружения.
* Смешанного типа — в данном типе ливневые системы сочетают в себе как открытые ливневые лотки, так и ливневый водоотвод закрытого типа.
Требования:
- Предохранять тротуары, дороги, отмостки зданий от разрушения потоком дождевой и сбрасываемой с крыши воды.
- Не допустить подмокания фундамента, затопления подвалов, защитить от сырости нижние этажи строения.
- Защитить от эрозии склоны почвы, не допустить заболачивания.
- Придать внешнему виду строения заранее запланированный вид и эстетику.
15. Типы и конструкции водоприемных устройств и требования к их размещению.

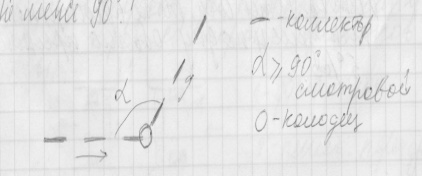

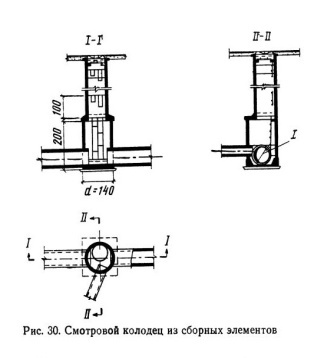

1.Смотровые колодцы - устанавливают в тех местах, где возможно снижение скор.сточных вод из-за изменения уклонов, водосточных линий, а так же в местах присоедин.доп.линий.(из конспекта).
(устраивают на магистральных отрезках канализационной сети для ее осмотра и прочистки в эксплуатационном режиме. Колодцы размещают в местах изменения направления сети или ее уклона, на участках подсоединения дворовой канализационной сети, а также на прямых участках. В последнем случае расстояние между смотровыми колодцами зависит от диаметра прокладываемых трубопроводов и принимается равным: для сетей диаметром до 600 мм — 50 м, диаметром до 1400 мм — 75 м, диаметром более 1400 мм — 150 м.)

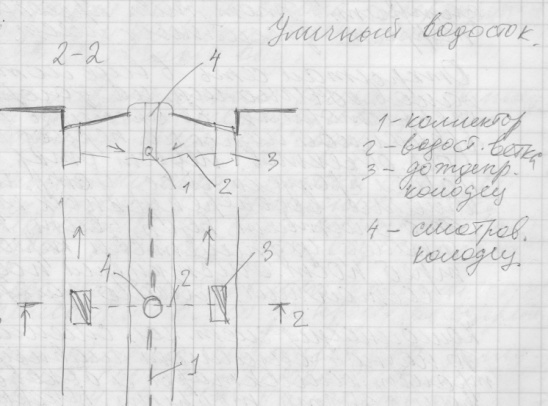

Устанавливают на коллекторах сети, на поворотах коллекторов и в местах присоединения водосточных веток.
2.Перепадные колодцы - применяются для уменьшения глубины заложения трубопроводов при пересечении с подземными сооружениями, а так же чтобы избежать превышения максимально допустимой скорости или резкого изменения скорости потока воды. .(из конспекта).
(размещаемые в местах вынужденных перепадов канализационной сети (при резкой смене глубины заложения), сооружают для уменьшения глубины заложения сети, а также для снижения скорости движения среды. Перепады на канализационных сетях высотой до 3 м устраивают в колодцах в виде вертикальных стенок-рассекателей или стояков с водобойными колодцами. Перепад может быть либо внутри колодца, либо вынесен за его пределы. Высота перепада зависит от диаметра труб и колеблется в пределах от 2 (для диаметров до 600 мм) до 4 м ( для диаметров до 200 мм).

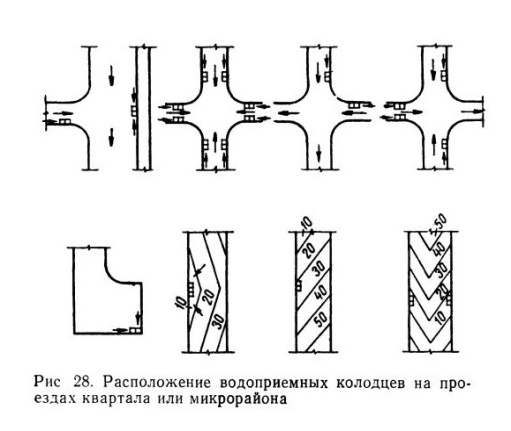

3.Дождевые
колодцы

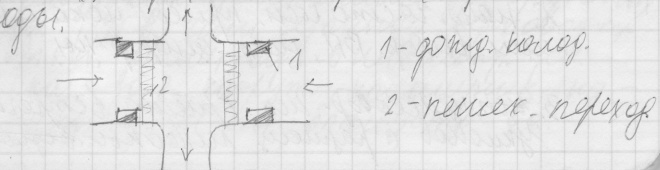

- предусматривают на затяжных участках,
спусках или подъемах, пониженных местах,
в конце участков спусков, на перекрестках
и пешеходных переходах со стороны
притоков воды.
4.Отстойные колодцы устраивают на выпусках хозяйственно-фекальной канализации для улавливания тяжелых частиц.
5.Промывные колодцы размещают в верхних точках отдельных участков сети и служат для ее промывки.
6.Контрольные колодцы имеют то же назначение, что и смотровые, и устраиваются на дворовой сети на незначительном расстоянии от места ее присоединения к уличной сети.
7.Специальные колодцы устанавливаются в местах пересечения канализационной сети с другими подземными трубопроводами. При пересечении трубопроводы других сетей, как правило, проходят выше канализационной сети.
Материал: бетон, металл, пластик.
Конструкция:
Колодцы состоят из трех элементов: днища, лазовой и соединительной частей.
Системы водоотвода:
-закрытая система водоотвода. Выбирается направление основного водосточного коллектора и линии водосточной сети, которые доставляют сточные воды от дождеприемных решеток до коллектора. Определяют места водоприемных колодцев, исходя из интенсивности, продолжительности и повторяемости дождей.

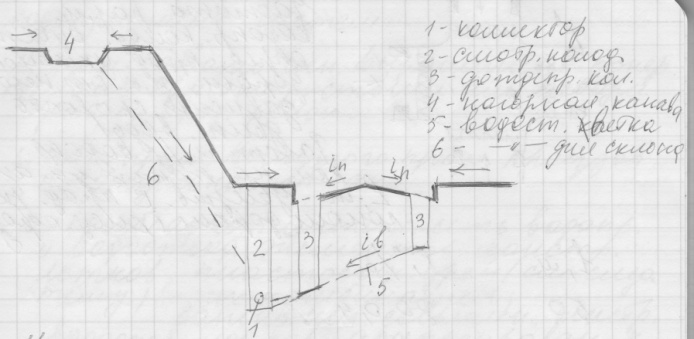

Открытая система водоотвода. Лотки собирают сток поверхностных вод с территорий микрорайонов, жилых кварталов и зеленых насаждений и направляют его в кюветы, которые расположены по обочинам проездов улиц и дорог. Кюветы служат для сбора воды с проезжей части и тротуаров улиц. Их делают большого сечения, чем лотки. Канавы собирают общую массу сточных вод через присоединяемые кюветы и отводят их для сброса в ближайший водоем. В случае возможных скоплений больших количеств воды сооружают каналы. Это бывает при больших стоках ливневых и талых вод. Каналы и канавы отводят основную часть стока, минуя городские территории.

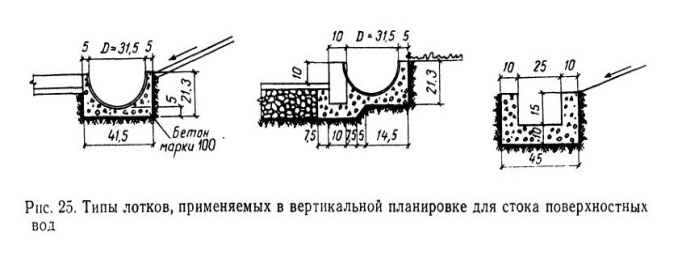

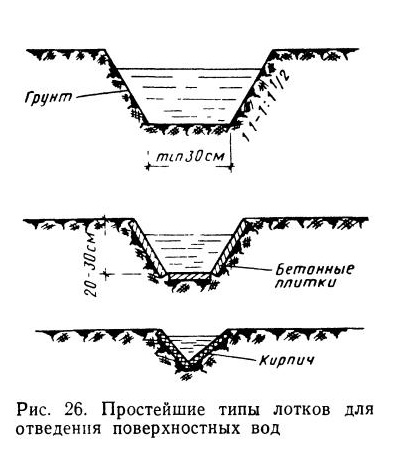

Лотки - треугольной, полукруглой и трапецевидной формы.
Кюветы располагают вдоль проезжей части за бортовыми камнями.
Вопрос № 16. Особенности организации рельефа и поверхностного стока при реконструкции.
1)Организация поверхностного стока – мероприятие по сбору и удалению атмосферных осадков и талых вод.
Это мероприятие решает важную задачу защиты территории здания и сооружения от негативного влияния воды.
Фактически организация стока осуществляется вертикальной планировкой, а удаление стока возлагается на специальные системы, называющиеся ливневой канализацией или водостоками.
Т.О. водостоки собирают поверхностный сток и транспортируют его за пределы территории. Места приема собранных вод регламентируются соответственно требованиям (СНиП 2.04.03 – 85 – Канализация, наружные сети и сооружения), а также санитарными требованиями.
Практически в ливневой сток могут сбрасываться либо водн. Объекты, либо на рельеф. В этом случае необходимо предусмотреть меры для защиты естественного рельефа от размыва.
Сеть водостоков решается в комплексе хоз-бытовой канализации.
По констркуции выделяются:
1.открытая сеть. В виде лотков и канав, обычно используется на загородных территориях. Ее применяют в качестве временной меры на период строительства. Недостатки – малая пропускная способность, устройство мостиков, наличие водоперепускных труб, что снижает безопасность движения транспорта и пешеходов. Ухудшается санитарное требование территорий, требует постоянную чистку для поддержания рабочего состояния. Мало затратная.
2.закрытые – является наиболее совершенной системой из подземных труб и дождеприемных колодцев, она обеспечивает высокий уровень благоустройство, отвечает сан.тербованиям, долговечна в эксплуатации. Хотя ее устройство требует соответствующих затрат. Этот тип преобладает на территории заселенных мест.
3.смешанная система включает элементы закрытой и открытой систем. Она представляет собой переходный этап от открытой системы к закрытой, как более совершенной.
По назначению выделяют : 1.главные городские транспортные коллекторы
2.боковые , собирающие воду с застроенной территории. Подраздел. На уличные и внутриквартальные.
2)Технические условия проектирования.
При расчетах габаритов водосточной сети принимают во внимание объемы воды, попадающей в водосточную сеть в виде сточных вод с территории после дождя, снеготаяния и тп.
Закрытая система водоотвода. Методом ВП выбирают направление основного водосточного коллектора и линий водосточной сети, которые доставляют сточные воды от дождеприемных решеток до коллекторов. При этом определяют места водоприемных колодцев, исходя из интенсивности, продолжительности и повторяемости дождей.

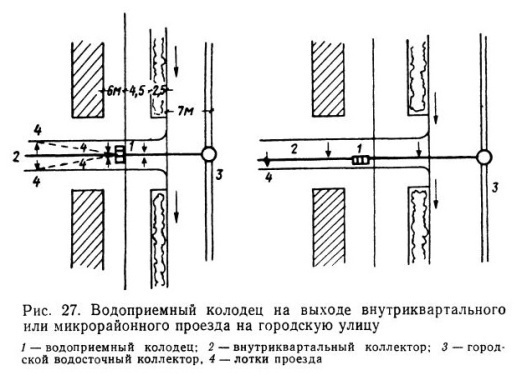

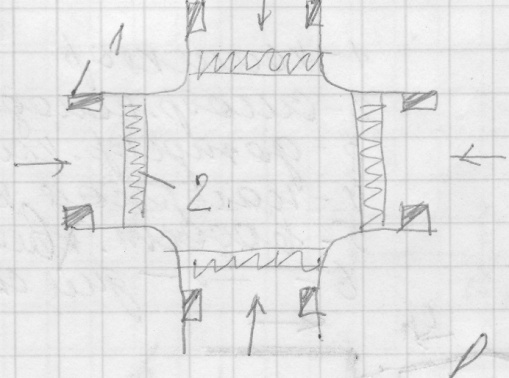

Дождеприемники сооружают в лотках проезжей части улиц на расстояниях, поред. Расчетом, а также в пониженных местах, у перекрестков и пешеходных переходов.
На ответственных местах сети (на поворотах, в местах присоединения сточных веток к коллекторам, в местах изменения диаметра коллектора) устанавливают смотровые колодцы. Они позволяют в период эксплуатации контролировать состояние сети.
Открытая система водоотвода. При такой системе водоотвода лотки собирают сток поверхностных вод с территории и направляют его в кюветы, которые расположены по обочинам проездов улиц и дорог. Кюветы служат, кроме того, для сбора воды с проезжих частей и тротуаров улиц. Их делают больше, чем лотки. Канавы собирают общую массу сточных вод через присоединяемые кюветы и отводят их для сброса в ближайший водоем. Обычно это бывает при больших стоках ливневых и талых вод, которые собираются с близлежащих к населенному пункту территорий. Канавы и каналы отводят основную часть стока, минуя городские территории.
