Расчет производительности и количества мельниц
По формуле
-
полезная мощность
мельницы, кВт.
Dc=D-2∙0,5=4,2-2∙0,5=3,2 м
Ln=L-0,2∙1=10-0,2=9,8 м
m=3,77∙I∙Dc2∙Ln=3,77∙0,29∙10,24∙9,8=109,71 т
Для портландцемента М500
Q=1181,07∙1,2∙0,034∙0,715=34,45 т/ч
Для пуццоланового портландцемента М400
Q=1181,07∙1,2∙0,04∙0,715=40,53 т/ч
Расчет количества мельниц.
а) Для портландцемента М500
б) Для пуццоланового портландцемента.
принимаем
Расчет частоты вращения мельницы.
об/мин
об/мин
4) Мощность электродвигателя.
Установленная мощность с учётом пускового момента.
Nуст=1,15∙N=1,15∙1476,98=1698,53 кВт
Расчет силосного склада.
Объём силосного склада равен
Расчет склада для цемента:
а) для портландцемента
число силосов при диаметре 12 м, высоте 33 м и объеме всеобщего силоса 3000 м3, n1=7 шт
б) для пуццоланового портландцемента
n2=15 шт
Общее кол-во силосов 22шт
Для сырьевых материалов.
а) для клинкера
n3=5 шт. при силосе диаметром 12 м, Н=33 м и V=3000 м3
б) для гипса
Исходя из количества мельниц по технологическим соображениям принимаем n4=3 шт
в) для диатомита
n5=13 шт
Общее количество силосов 21 шт.
Схема расположения силосов, мельниц и материала
Подбор сепараторов.
По большей производительности мельницы подбираем центробежный сепаратор производительностью 17 т/ч в количестве 2 штуки на мельницу.
Диаметр 2,8м. Н=5,0 м. Nдв=28 кВт
V. Расчет сушильных отделений.

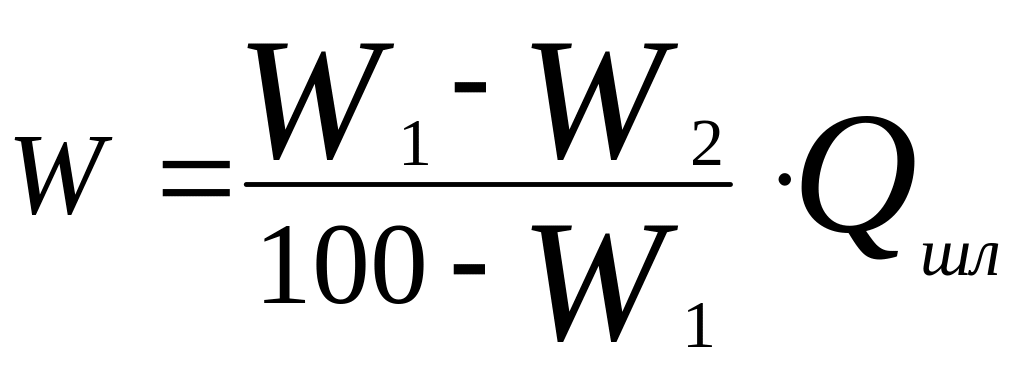

Количество испаряемой из шлака влаги.
Общий объем сушильного барабана
По таблице 4.5 подбираем барабан «Строммашина» с объемом ((3,14∙2,82)/4)∙20=492,352 м3 , поизводительностью по выпущенному материалу 20 т/ч, удельным парообъемом 53 кг/м3ч и мощностью двигателя 55кВт, размерами ФxL=2,8x20 в количестве 2 штуки.
VI. Подбор дробилок.
Клинкер и шлак доменный гранулированный дроблению не подлежат. Стадию дробления проходит гипсовый камень размером 200-300 мм. Его расход в час 17,24 т или 12,77 м3. По таблице 4.6 подбираем щековую дробилку со сложным движением щеки 250-900мм. Она способна принимать куски размером до 210 мм и дробит их до кусков не крупнее 20 мм. Производительность дробилки 7 м3/ч, потребляемая мощность 17 кВт.
VII. Расчет транспортирущего, дозирующего и вспомогательно оборудования.
Q´тр=Q´∙1,2= 34,45∙1,2=41,34 т/ч
Q´´тр=Q´´∙1,2=40,53∙1,2=48,64 т/ч
Для портландцемента М500:
а) Количество материала проходящего через дозаторы:
клинкер=41,34∙0,88=36,38 т/ч
гипс =41,34∙0,05=2,067 т/ч
диатомит=41,34∙0,07=2,89 т/ч
б) Количество материала проходящего через дозаторы:
клинкер=36,38/1,6=22,73 м3/ч
гипс =2,067/1,35=1,53 м3/ч
диатомит=2,89/0,75=3,84 м3/ч
Для пуццоланового портландцемента М400:
а) Количество материала, проходящего через дозатор:
клинкер=48,64∙0,70=34,048 т/ч
гипс =48,64∙0,05=2,432 т/ч
диатомит=48,64∙0,25=12,16 т/ч
б) Количество материала, проходящего через питатели:
клинкер=34,048∙1,6/ =21,28м3/ч
гипс =2,432/1,35=1,8 м3/ч
диатомит=12,16/0,75=16,21 м3/ч
По большему значению для каждого материала подбираем питатели и дозаторы по одному на каждую точку силоса / на каждом силосе две точки / по таблице 4.6 и табл. 4.9
Весоизмеритель ленточный для клинкера ВЛ-1058, для гипса ВЛ-1059, для диатомита ВЛ-1058.
Тарельчатый питатель для клинкера для клинкера диаметр 2000, для гипса диаметр 800, для диатомита диаметр 1000.
Подбор двухкамерных пневматических насосов / по большей производительности мельницы.
По таблице 4.11 выбираем двухкамерный пневматический насос К-1945, с производительностью 40 т/ч, расходом сжатого воздуха 22-25 м3/т, высотой подачи 35 м, дальностью подачи 200 м.
