47.(2) Схема подключения подкачивающего центробежного насоса на внутреннем водопроводе.

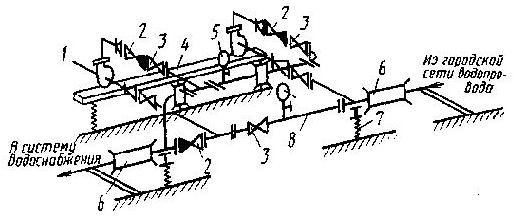

Схема установки повысительных насосов.
1-насос, 2 – обратный клапан, 3 – задвижка, 4 – виброизолирующее основание, 5 - …номеры
6 – виброизолирующая вставка, 7 – виброизолирующая стойка, 8 – обводная линия
Классификация систем кондиционирования воздуха.
В основу классификации систем кондиционирования воздуха (СКВ) и кондиционеров положены такие признаками, как назначение, централизация, автономность, степень заводской готовности, направление движения воздуха, сезонность и характер циркуляции воздуха.
По назначению:
- комфортные (создание комфортного микроклимата в помещениях, предназначенных для труда и отдыха людей)
- технологические (обеспечивают параметры воздушной среды, необходимые для осуществления производственного процесса)
- комфортно-технологические (применяются в тех случаях, когда процесс производства требует технологического кондиционирования, но не может осуществляться без присутствия человека)
По степени централизации:
- местные (децентрализованные)
оконного
подоконного
шкафного типа
Обслуживается только 1 помещение, где и размещается кондиционер. Эти СКВ устраивают в том случае, если в кондиционировании воздуха нуждается небольшое число помещений здания или требования к воздушной среде отдельных помещений существенно различаются.
- центральные (от одной крупной установки обслуживается все здание, ряд его помещений или главное помещение здания большого объема, например торговый зал)
- местно-центральные (основная обработка воздуха проходит в центральном кондиционере, а доведение его до нужных для отдельных помещений параметров осуществляется в местных кондиционерах. Применяется при большом разнообразии требований к параметрам воздушной среды в помещениях одного здания)
По автономности:
- автономный (имеет собственные источники тепло- и хладоснабжения, обычно местные кондиционеры)
- неавтономный (снабжается от внешних источников)
По степени заводской готовности:
- агрегатированные (полностью подготовлен на заводе и не требует сборочно-монтажных работ на месте. Перед пуском его нужно лишь подключить к сети)
- сборные (крупногабаритные машины большой производительности, работающие в центральных СКВ)
По направлению движения:
- горизонтальные
- вертикальные
По сезонности:
- с сезонным характером работы (СКВ на базе местных автономных кондиционеров. В составе имеют только холодильную установку, которая может охлаждать и осушать воздух без регулирования его влажности)
- с круглогодичным характером работы (СКВ, построенные на базе центральных или местных кондиционеров, имеющих устройства для нагрева, охлаждения, увлажнения и осушения воздуха)
По характеру циркуляции:
- прямоточные (обрабатывается только наружный воздух, который из помещения целиком удаляется наружу по системе вытяжной вентиляции)
- с рециркуляцией (часть воздуха из помещения возвращается в кондиционер для повторной обработки и подмешивается к наружному воздуху)
