23.Термодинамический цикл двс – цикл Дизеля
И
деализируя
рабочий цикл двигателей постепенного
сгорания как четырехтактных, так и
двухтактных, получаем термодинамический
цикл, называемый циклом
Дизеля. В
этом цикле адиабата 1-2
соответствует сжатию воздуха в цилиндре,
изобара 2-3 –
горению
топлива, адиабата 3-4
– расширению
продуктов сгорания и, наконец, изохора
4-1
соответствует в четырехтактных двигателях
выхлопу отработавших газов и всасыванию
новой порции воздуха, а в двухтактных
– продувке цилиндра.
Общее выражение для термического к.п.д. в данном случае принимает вид
,
или после деления и умножения числителя дроби на Т1, а знаменателя на Т2
.
Основными
характеристиками цикла Дизеля являются
степень сжатия
и степень предварительного расширения
.
Чтобы выразить ηТ
как функцию этих характеристик, установим
следующие соотношения.
.
(11.3)
Основным фактором, определяющим экономичность двигателей, работающих по циклу Дизеля, также является степень сжатия ε, с увеличением которой термический к.п.д. цикла возрастает.
Вторым фактором, влияющим на экономичность рассматриваемых двигателей, является степень предварительного расширения ρ. Величина ее зависит от количества топлива, вводимого в цилиндр за один рабочий цикл, т.е. от нагрузки двигателя. Термический к. п. д. с увеличением ρ уменьшается, поскольку ρ >1 и k>1,а следовательно, числитель, второго члена с увеличением ρ возрастает больше, чем знаменатель. Отсюда следует вывод, что с увеличением нагрузки двигателя термический к. п. д. его цикла уменьшается, что и следует учитывать наряду с другими обстоятельствами, не paccматриваемыми здесь, при установлении оптимального режима работы двигателя.
Анализируя
полученные выводы, можно прийти к
заключению, что было бы целесообразным
построить цикл таким образом, чтобы
подвод тепла в нем происходил бы сначала
при
= const,
а затем, когда давление дойдет до
поставленного предела, подвод тепла
продолжался бы при р=const.
Таким образом, в заданном пределе
механических напряжений будет максимально
использован более выгодный процесс
подвода тепла при постоянном объеме.
25.Цикл ГТУ с подводом теплоты при p=const
C
хема
простейшей ГТУ со сгоранием топлива
при р =const..
В камеру сгорания 7 через форсунки 6
и 7 непрерывно поступает воздух из
турбокомпрессора 4
и топливо из топливного насоса 5.
Из камеры продукты сгорания направляются
в комбинированные сопла 2,
в которых рабочее тело расширяется до
давления, близкого к атмосферному. Из
сопл продукты сгорания поступают на
лопатки газовой турбины 3,
а затем выбрасываются в атмосферу через
выхлопной патрубок.
И
деальный
цикл газотурбинной установки на TS
– диаграмме с подводом теплоты при
р=const.Рабочее
тело с начальными параметрами
сжимается
по адиабате 1-2
до точки 2.
От точки 2
к рабочему телу подводится некоторое
количество теплоты q1
по изобаре 2-3.
Затем рабочее тело расширяется по
адиабате 3-4
до начального давления и возвращается
по изобаре 4-1
в первоначальное состояние, при этом
отводится теплота q2.
Характеристиками
цикла являются: степень повышения
давления в компрессоре
и
степень изобарного расширения
.
Количество
подводимой теплоты определяется по
формуле
,
А
количество отводимой теплоты – по
следующей формуле
.
Термический к.п.д. цикла равен
.
или
.
Термический к. п. д. газотурбинной установки с подводом теплоты при постоянном давлении зависит от степени повышения давления β и показателя адиабаты k, возрастая с увеличением этих величин.
Р
асход
энергии на трение в компрессоре влечет
за собой увеличение температуры рабочего
тела, так как работа трения превращается
в теплоту и воспринимается рабочим
телом, а это в свою очередь приводит к
увеличению работы, затраченной на сжатие
воздуха (потерей теплоты во внешнюю

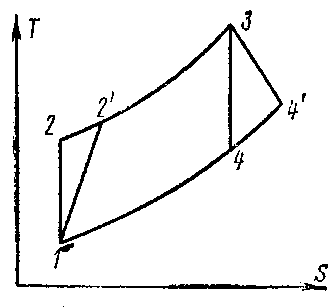

среду пренебрегаем). Из рис. 11.13 видно,
что теоретический цикл газотурбинной
установки с подводом теплоты при р
= const
на Ts–
диаграмме изображается пл. 12341,
а реальный цикл пл. 12'34'1,
где линия 1-2'
представляет собой условную необратимую
адиабату сжатия в компрессоре, а линия
3-4' –
условную необратимую адиабату расширения
в турбине.
Теоретическая
работа сжатия в компрессоре равна
,
а действительная
,
или
,
где
– адиабатный к.п.д. турбокомпрессора,
равный отношению
.
Расширение газа в проточной части турбины сопровождается потерями на трение о стенки сопл, лопаток и на завихрения потока, в результате чего часть кинетической энергии рабочего тела превращается в теплоту.
Отношение
внутренней действительной работы
расширения реальной турбины к теоретической
работе идеальной турбины называют
внутренним
относительным к. п. д. газовой турбины:
Действительная полезная
работа, которая может быть получена в
газотурбинной установке, lД
равна
разности действительных работ расширения
и сжатия:
,
где ηмех – механический к. п. д.
